Bu Kullanıcı Atölye Belgesi komutu, kullanıcı tarafından oluşturulan belge modelini kullanarak bir atölye dokümantasyonu oluşturmayı sağlar. Bir model/şablonun oluşturulması, Ana Sayfadan erişilebilen Kullanıcı Atölye Belgesi modülü aracılığıyla yapılır. Oluşturma hakkında daha fazla bilgi için oluşturma hakkında Kullanıcıların Atölye Belgesi , buraya tıklayın . |
Kullanıcı Atölye Belgesi, ayrı olarak satın alınması gereken bir isteğe bağlı modüldür. modül ve komut gri renkte olacaktır. Eğer seçenek etkinleştirilmezse.
|

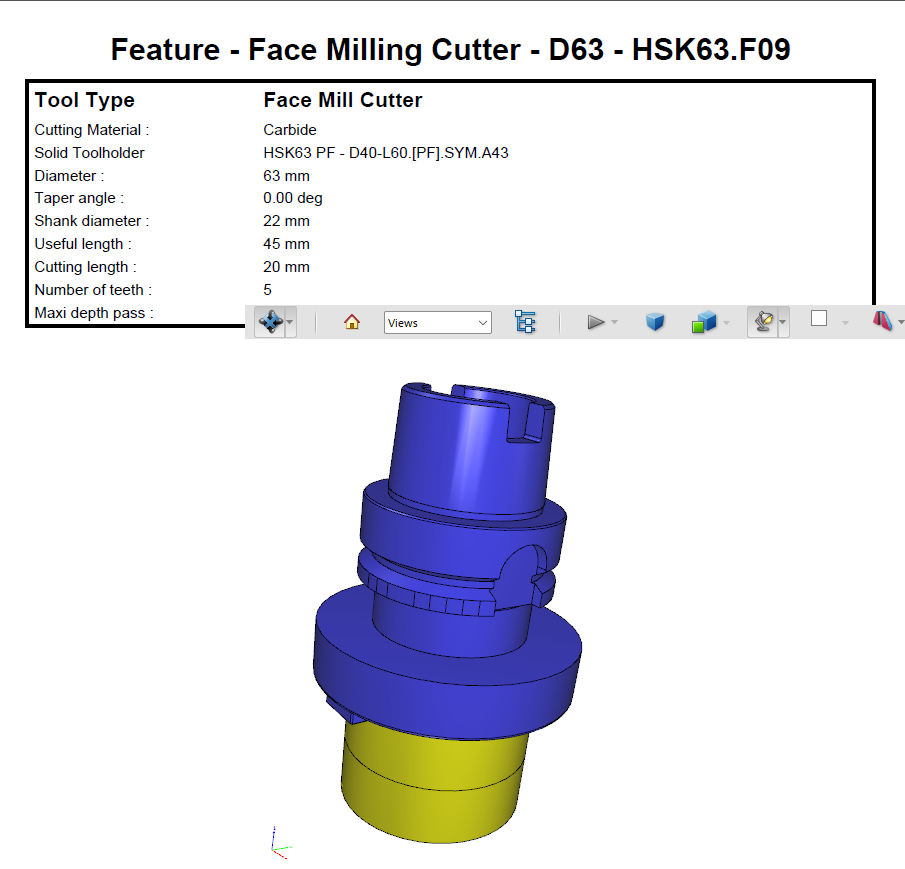

3B semboller artık Atölye Belgelerine aktarılıyor. Örneğin, katı takım tutucular artık Hem Standart Atölye Belgesi hem de UWD'de gösterilen resimlerde görülebilir. |
|
|

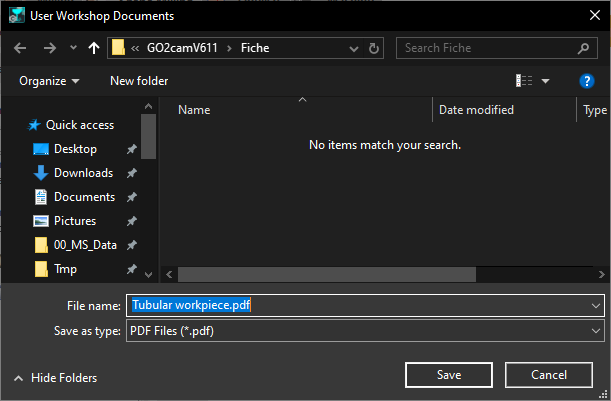

Komut, NC Dosyası menüsü altındaki yan komut listesinde mevcuttur. Tıklandığında, kullanıcı ilk olarak bir kaydet dosyası oluşturması istenir .pdf formatında iş parçası için.

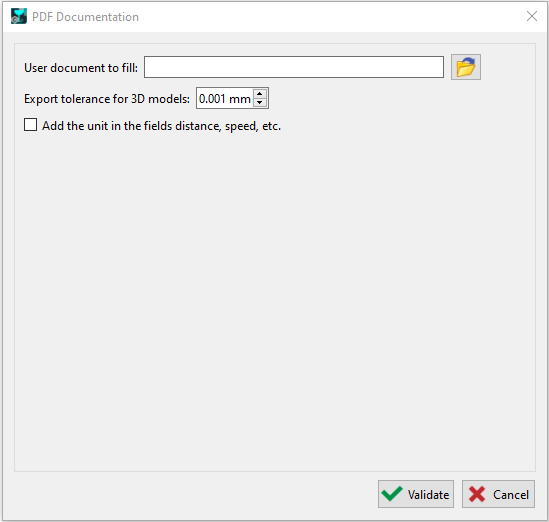

Kaydettikten sonra, PDF Dokümantasyon penceresi açılır (sağda gösterildiği gibi). |
|
|

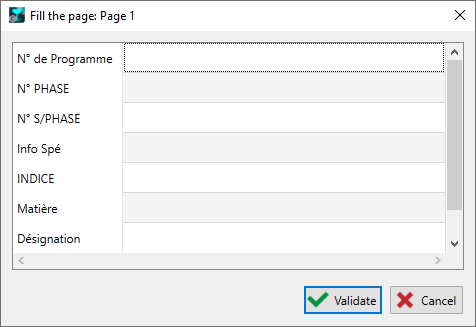

‘Klasörü aç’ simgesiyle, yüklenecek kullanıcı belgesini *.DMOD seçebilirsiniz Ardından 3B modeller için 3B görüntü toleransını tanımlayın Alana birim ekleyin. Seçimi sonlandırmak için Onayla düğmesine tıklayın. Kullanıcıya, belgede soru olarak ayarlanan kullanıcı ayrıntılarının bir tablo şeklinde doldurulabileceği bir iletişim penceresi sunulacaktır. |
|
|

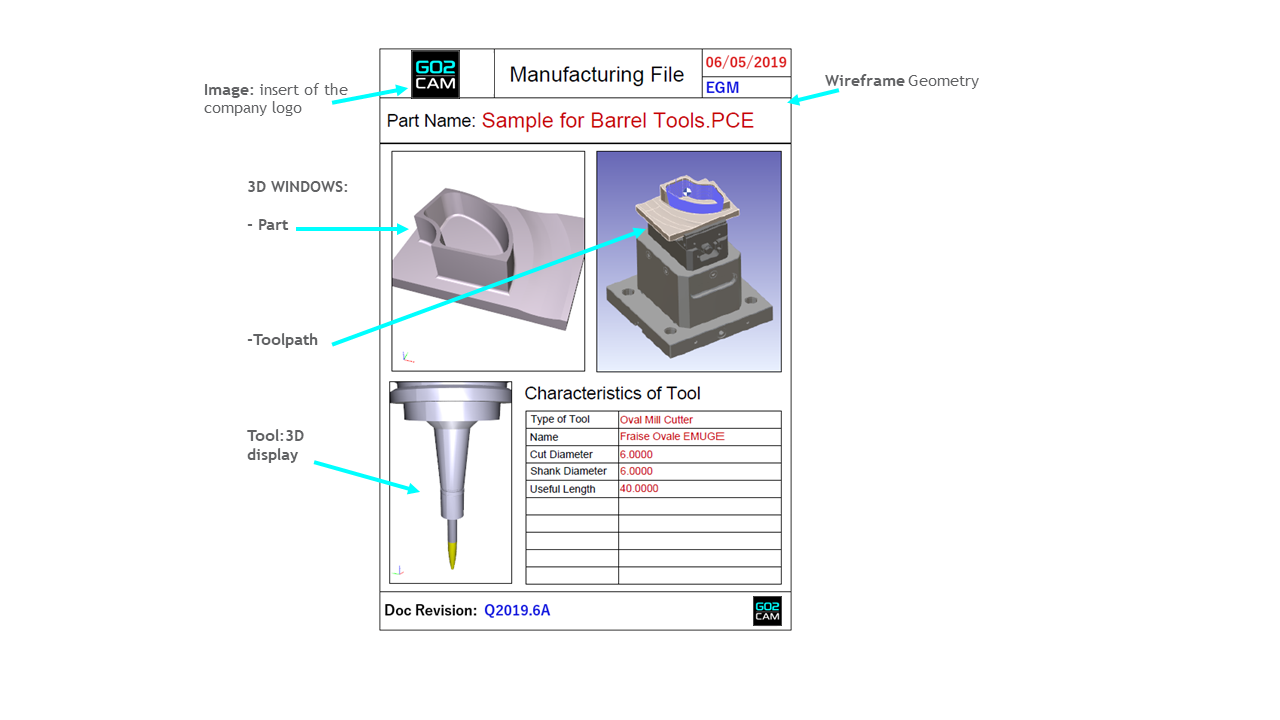

İşte bir belge örneği: Yazılar : içinde siyah Teknik ve Genel Kütüphaneler : içinde kırmızı Kullanıcı Soruları: içinde mavi .
|
|
|
|
|
|
|
|
Bir UWD Oluşturma
