Bu komut, önceden tanımlanmış bir veya daha fazla belgeyi düzenlemeyi sağlar:

• Excel Dosya Formatında (*.xls), düzenlenebilir sayfalarla,

• 3D PDF Dosya Formatında, bu da parçanın ve takımların dinamik olarak hareket etmesini sağlar.

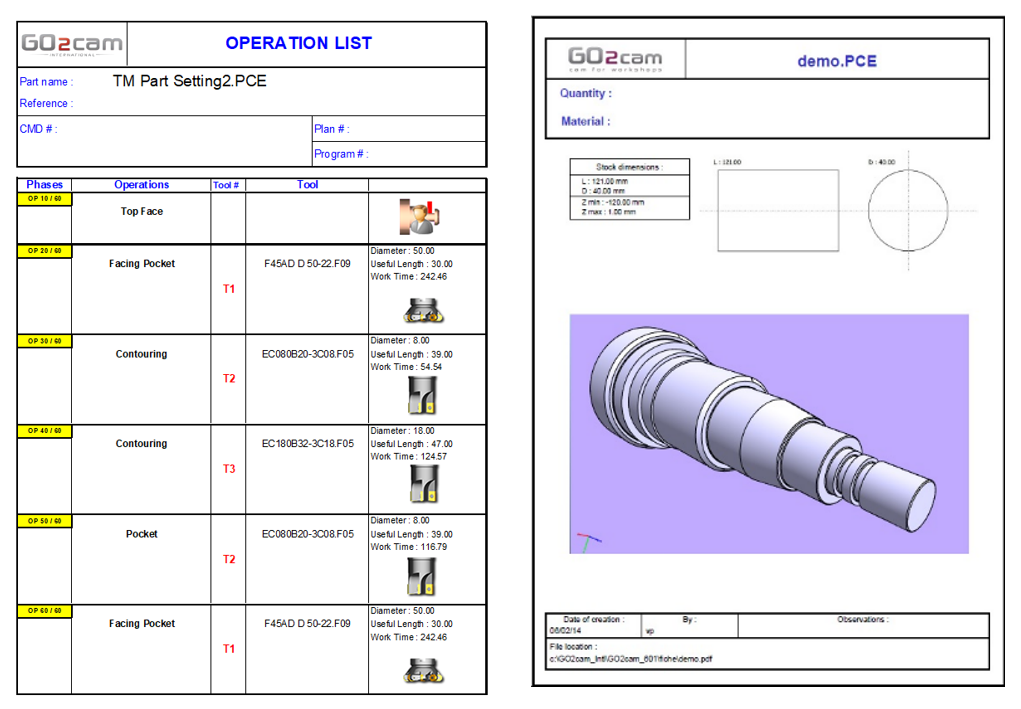

Sunuyoruz 11 standart şablon : işlem listesi, çevrim sayfası, takım sayfası, zaman diyagramı vb. Bu şablonlardan 3 tanesi yalnızca EDM teknolojisine ayrılmıştır. Her parça için özel bir üretim klasörü oluşturmak üzere ihtiyacınız olanı seçin.

Ayrıca kendi yerleşim belgelerinizi de oluşturabilirsiniz.

Şablonlar

Açıklama

Frezeleme

Tornalama

EDM

Ana Sayfa

Üretim Dosyasının Ana Sayfası

Parça Bilgisi

PCE dosyası ile ilgili tüm veriler

Operasyon Listesi

Parça üzerinde uygulanan işleme operasyonlarının listesi

Çevrimler

Her çevrim için takım ve işlem sayfası

Takımlama

Tüm faydalı parametrelerle takım sayfası

Takım Magazini

Makinedeki takımların konumu

İşleme Diyagramları

Zaman ve Üretim Diyagramları

Delik Listesi

Delik sayısı, kullanılan modellerin adları, konumları ve diğer birçok teknik bilgi

Tekno Sayfası

Ofset değerleri ve yol tipleri (ters, kısmi vb.) ile geçişlerin listesi

Parça ve Delik Etiketleri

Parçada tanımlanan etiketlerin adları ve delikler üzerindeki etiketlerin ekran görüntüsü

Delme Tablosu

Delinmeye hazır diş açma noktalarının koordinatlarını içeren tablo

Profil Etiketi

Profillerde tanımlanan etiketlerle ekran görüntüsü

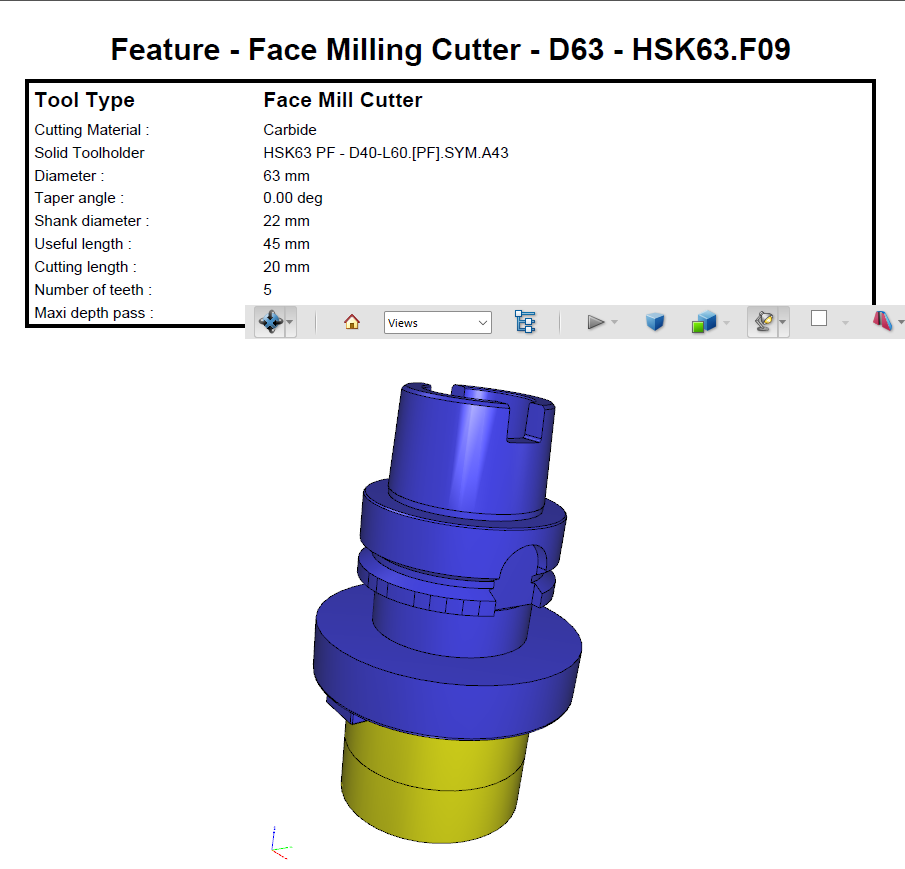

3B semboller artık Atölye Belgelerine aktarılıyor.

Örneğin, katı takım tutucular artık hem Standart Atölye Belgesi hem de UWD'de görüntülenen resimlerde görülebilir.
