Bu fonksiyon, işleme öncesi hazırlık adımıdır. Slug, mikro slug değerleri ve paso aralarındaki geri çekilme gibi faydalı işleme bilgileri tanımlar.

Oluşturma, bir profil analizi ile bağlantılıdır ve işlenecek çok sayıda profil varsa seçim kutusu ile çok hızlıdır.

Diş açma noktası, GO2cam'da bir nokta ve bir daire ile temsil edilen bir tel kafes unsurudur. Telin malzemeye girdiği ve çıktığı yeri tanımlar.

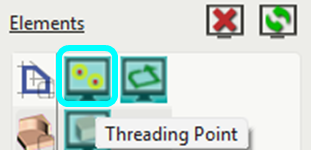

Bir tel kafes unsuru olmasına rağmen, diş açma noktaları filtre iletişim kutusundaki geometrik noktalardan farklıdır. Aşağıda gösterildiği gibi özel bir simge/unsur mevcuttur:

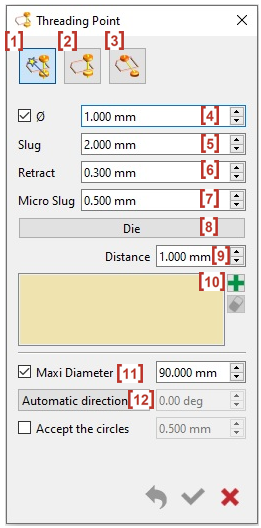

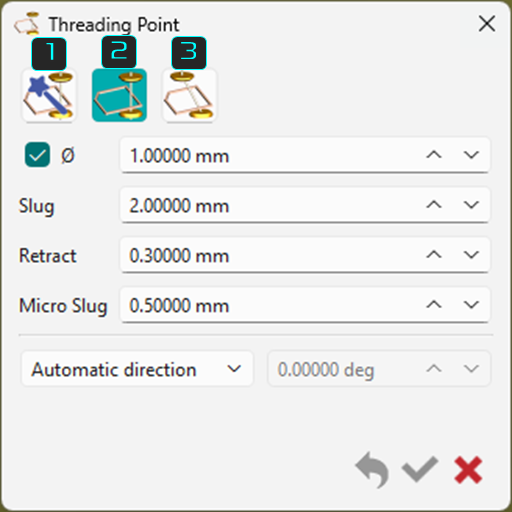

Tek bir dinamik iletişim kutusunda üç diş açma noktası tanımlama yöntemi mevcuttur. Sol üstteki simge düğmeleri bunları temsil eder ve seçilen yönteme bağlı olarak özel ayarları görünür veya kaybolur.

Üç yöntem aşağıda listelenmiştir ve her biri için ayrıntılar bu sayfada daha ayrıntılı olarak tartışılmaktadır.

Profiller üzerinde otomatik diş açma

Manuel diş açma

Eğimli diş açma

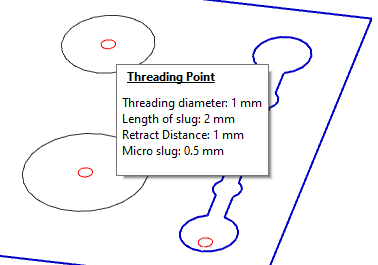

Diş açma noktaları oluşturduğunuzda, fareyi diş açma noktası üzerinde gezdirdiğinizde bilgiler bir balon içinde verilir.

Görüntü, diğer unsurlarla etkileşime girmez.

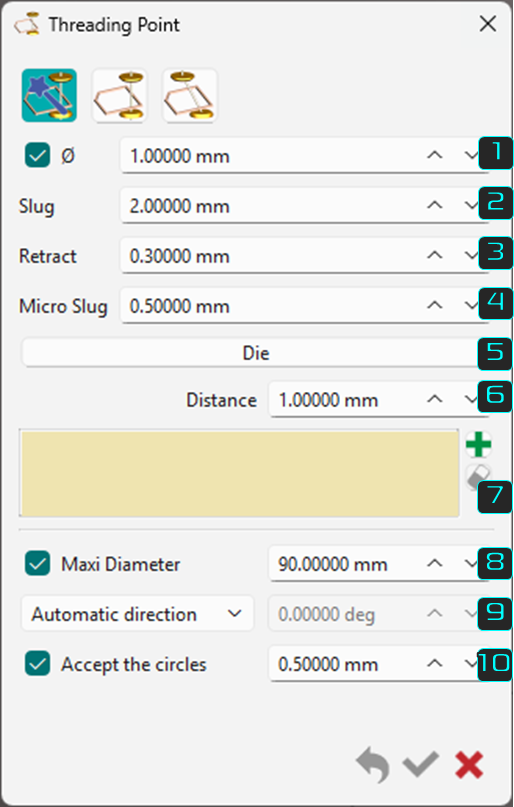

Otomatik diş açma, birçok şekil için kullanışlıdır ve çoğu kapalı profil durumu için çalışır.

Diş açma noktası, profilin en uzun unsur boyunca ve orta noktasına dik olarak otomatik olarak oluşturulur.

CAD modelinde noktalar varsa, GO2cam bunları otomatik diş açma ile diş açma konumları olarak tanır.

Diş açma noktası çapı.

Diş açma noktasının çap girin. Çap kutusu işaretlenmemişse, diş açma noktası için bir nokta unsuru oluşturulur.

Gece ve gündüz stratejileri için slug tanımı.

Bu mesafe, programlanan kısmi pasolar sırasında bırakılan malzemedir. Gece stratejilerinde, slug (daha büyük değer 2) parçanın rijitliğini ve işleme kalitesini sağlamak için tanımlanır.

Tüm kısmi pasolar, slug değerini koruyarak gece yapılır ve stratejilerde otomatik olarak bir durak programlanır.

Finiş pasoları sabah tamamlanır.

Geri çekilme: programlanan tel hareketi her paso arasında stratejide tanımlanmıştır. Bu mesafe, parçada iz bırakmaktan kaçınır.

Gece ve gündüz stratejileri için mikro slug tanımı.

Mikro sluglar, parçayı korumak için Sluglara göre daha küçük değerlerdir ancak temelde aynı şekilde çalışırlar.

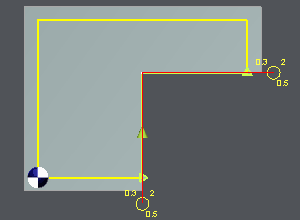

Mikro slugun konumu, paso sayısına bağlı olarak değişir, ya tek (sağdaki resme bakın) veya çift (yukarıdaki resme bakın) numara.

The machining strategies enable to manage this case. Please read the chapter Takımyolu Tipi .

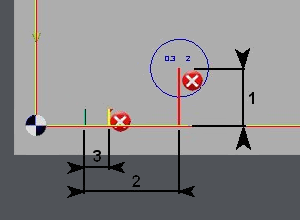

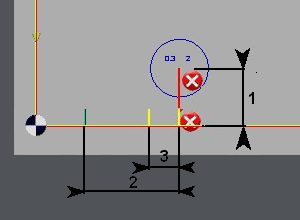

1 - Ofset mesafesi

2 - Slug değeri

3 - Mikro slug değeri

Çift Pasolar (2, 4, 6 pasolar vb.):

Tek Pasolar (1, 3, 5 pasolar vb.):

Kalıp veya zımba arasında seçim yapın.

Kalıp ve Zımba arasında geçiş yapmak için düğmeye tıklayın. Bu, seçilen profillerin içinde veya dışında diş açma noktasının konumunu verir.

Ofset mesafesi.

Bu mesafe değeri, diş açma noktasının merkezinin profile (genellikle profilin en uzun öğesi) olan ofsetini tanımlar.

Seçim kutusu

Seçilen profilleri listeler ve listeden ekleme veya silme olanağı sağlar.

Maksimum çap

Bu, dairesel profiller için kullanılır.

Belirtilen değerin altında veya eşit olan profiller için, diş açma noktası belirtilen ofset mesafesine göre oluşturulur.

Belirtilen değerin üzerindeki profiller için, diş açma noktası dairesel profilin merkezindedir.

Diş açma noktasından profile doğru işleme açısal yönü

Açılır menüde üç mod mevcuttur:

Otomatik yön - genellikle en uzun profil öğesine diktir.

Yalnızca dairelerde zorunlu - zorunlu saldırı açısı yalnızca dairesel profillere uygulanır.

Tüm şekillerde zorunlu - zorunlu saldırı açısı yalnızca tüm profillere uygulanır.

Daireleri kabul et

Bu parametreyi işaretlemek, belirtilen değere göre dairesel profil seçimleri için bir kısıtlama ayarlamanıza olanak tanır.

Belirtilen değerin altındaki dairesel öğeler, diş açma noktası seçimi için profil olarak kabul edilmez.

Belirtilen değerden itibaren tüm dairesel öğeler için diş açma noktaları oluşturulur.

Onayladığınızda, diş açma noktaları oluşturulur ve altta bir mesaj oluşturulduklarını onaylar. Oluşturma başarısız olursa, mesaj nedeni açıklar. Örneğin, 4 mm ofset iki küçük şekil için imkansızdır. Ofseti ayarlayın veya noktaları manuel olarak oluşturun.

Aşağıdaki örnekler, otomatik diş açmanın kullanımına ilişkin iki durumu göstermektedir.

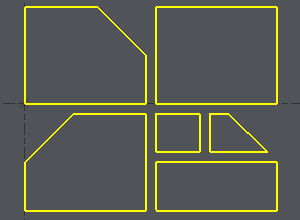

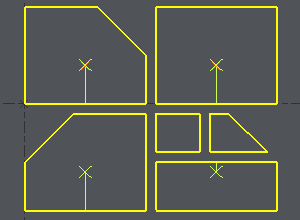

Örnek 1 : Birden çok profilin yalnızca tel kafes şekilleri sağlanır. GO2cam, profilleri analiz eder ve ayarlanan parametrelere göre her biri için diş açma noktaları oluşturur.

Bu durumda, 4 mm ofset tanımlanmıştır ancak iki küçük şekil için imkansızdır, bu da ayarlanmalı veya diş açma noktaları manuel olarak oluşturulmalıdır.

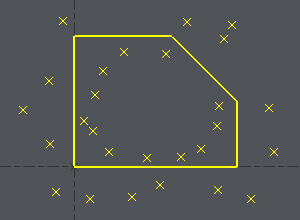

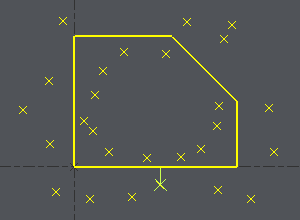

Örnek 2 : Bu durumda, taslak tek bir profille birden çok noktaya sahiptir. GO2cam profili analiz eder ve diş açma için girilen parametreye en uygun noktayı seçer.

Manuel diş açma, genellikle bir açık profil işleme durumunda, iki nokta oluşturmanız gerektiğinde veya otomatik diş açmanın tanınmadığı 4 eksenli işleme durumlarında kullanılır.

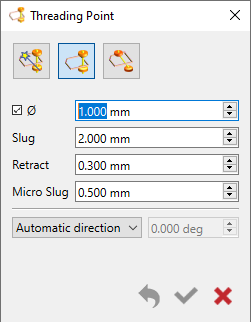

Diyalog kutusu

Diyalog kutusundaki mevcut parametreler sınırlıdır ancak profiller üzerinde otomatik diş açmaya benzer.

Buradaki tek fark, diş açma noktasının profil üzerine manuel olarak yerleştirilmesidir.

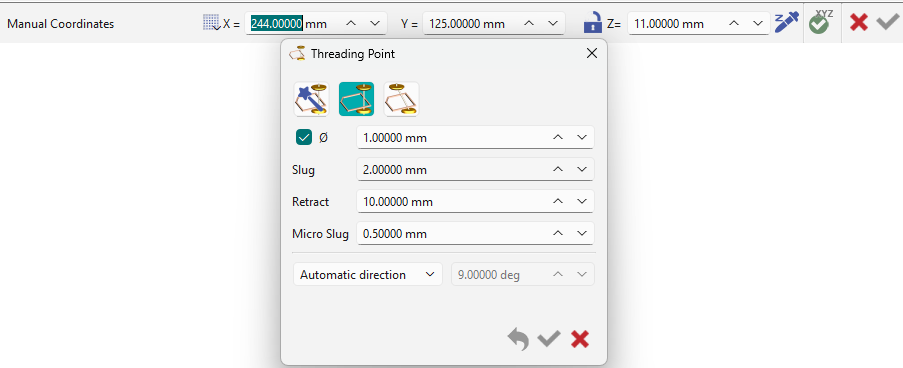

Noktanın konumunu, şeritteki koordinatlar girerek veya ekrana bir noktaya tıklayarak verin.

İşlemede Seçim:

İşleme seçiminde, diş açma noktalarını bildirmek için Yaklaşma ve Geri Dönüş ikonlarını kullanın.

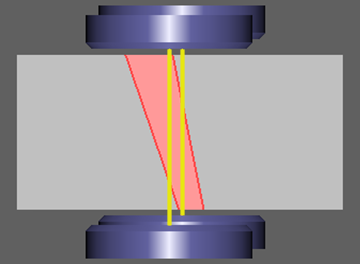

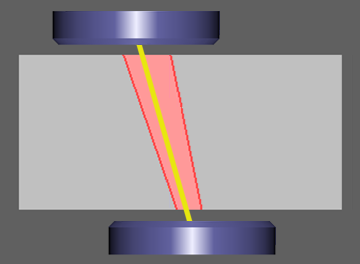

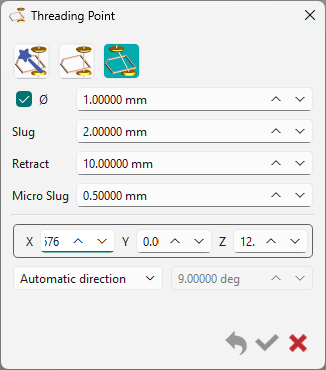

Eğimli diş açma, işlenecek şekil dikey diş açma oluşturmaya izin vermez .

Genel teknolojik parametreler, diğer diş açma noktalarıyla aynı şekilde tanımlanır.

Eğimli açının oluşturulması bir vektör, iki noktaya tıklayarak ile tanımlanır veya mevcut alana değerler girilir.

İçe Aktarma Sırasında Diş Açma Noktası Algılama

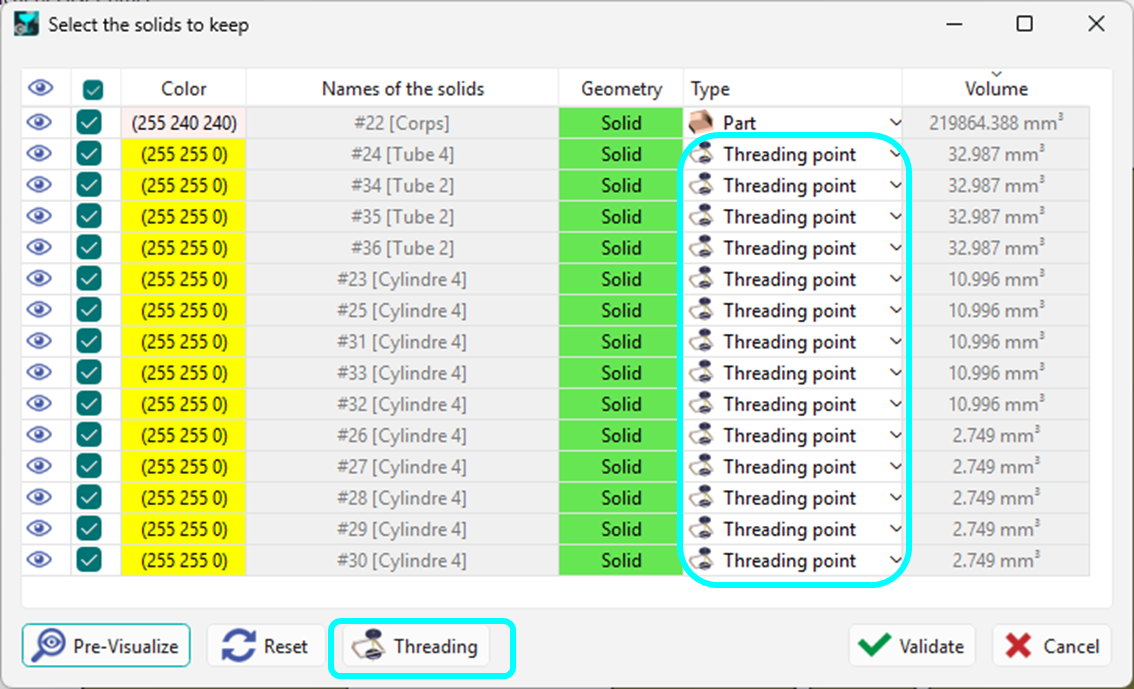

GO2cam, küçük, katı silindirik bileşenleri otomatik olarak diş açma noktaları olarak algılayabilir ve bunları bu şekilde dönüştürebilir. Bu, özel bir iletişim kutusu aracılığıyla içe aktarma sırasında kullanılabilir.

Diyalog kutusuna erişim, kutunun altındaki Diş Açma düğmesi aracılığıyla sağlanır.

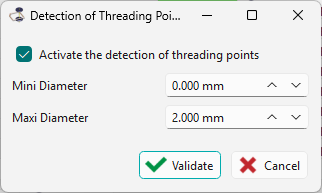

Algılama algoritmasını uygulamak için 'Diş açma noktalarının algılanmasını etkinleştir' kutusu işaretlenmelidir.

Algılama aralığını sınırlamak için bir çap aralığı da tanımlanabilir.

İçe aktarma sırasında algılama algoritmasını gösteren bir video izleyin.

Cep boşaltma çevriminde diş açma noktası

Diş açma noktası, cep boşaltma çevrimi tarafından dikkate alınır ve otomatik olarak kaçınılması gereken önceden delinmiş delik olarak kabul edilir.

DXF içe aktarma için diş açma noktalarının kurtarılması

Diş açma noktası kurtarma hakkında bir video izleyin.
