Sunum

Bazı makineler için koniklik programlaması yalnızca 4 eksenli işlemede mümkündür. Bu durumda, konikliği bu komutla oluşturarak başlarsınız. Bundan sonra, herhangi bir Z yüksekliğinde işleme için gerekli olan üst ve alt profilleri otomatik olarak oluşturmak için 4 Eksen geometrisi komutunu kullanın.

Fonksiyonun 2 farklı amacı vardır (ve dolayısıyla 2 farklı adı):

  1. İçinde Tel Erezyon , işlenecek ikinci bir geometrik kontür olacak tel kafes geometrisinin oluşturulması 4 eksen modunda işleme .

  2. İçinde Frezeleme , bir katı oluşturma, koniklik oluşturmaya dayalı, işlenmeye hazır Şekil çevrimleri ile işleme .

Fonksiyonun Kullanımı

1. Konikliğin tanımlandığı profili tıklayın.

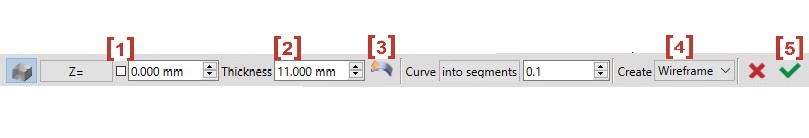

2. Type in the altitude [1] used when creating the taper.

3. Type in the thickness [2] of the part.

4. Choose the direction [3] of the part relative to the altitude chosen.

5. Click on the last button [4] arasında seçim yapmak için Katı Oluşturma veya Tel Kafes Oluşturma .

Doldurduğunuz parametrelere bağlı olarak sonuç önizlenir.

6.  Click on the green tick [5] when the result shown is the one you want.

Örnek :

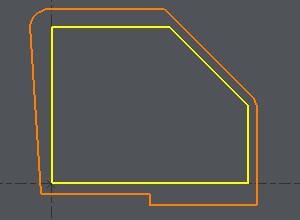

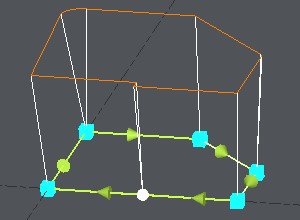

Bu şekli 4 eksenli bir çevrimle işlemek istiyorsunuz. Parametreleri doldurun ve önizlemenin (burada turuncu renkte) doğru olduğunu kontrol edin.

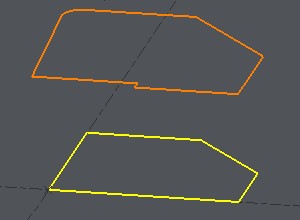

Yeşil onay işaretine tıkladığınızda, geometri oluşturulur ve işlenmeye hazır hale gelir.
