Yerleştirme, isteğe bağlı bir modüldür ve bunu sağlar birden çok şeklin konumunu optimize eder bir stok içinde. Tel Erozyonda menüde bulunur Tasarım.

Many rules are similar to the nesting option of milling: buraya tıkla to get further information.


Yeni bir Mevcut Stok onay kutusu Yerleştirme komutu iletişim kutusuna eklenmiştir.

  • Etkinleştirildiğinde, mevcut proje dosyanızda zaten tanımlanmış olan stok şekli otomatik olarak seçilir.

  • Bu, örnek kütüphanenin ötesine geçerek parçaları özel veya önceden tanımlanmış stok geometrilerine yerleştirmenize olanak tanıyarak malzeme kullanımı üzerinde daha fazla esneklik sağlar.

HELP - Geometry Generalities - Nesting on Existing Stock-20251216-062738.png

Bazı kurallar Tel Erozyon için özeldir:

  • Yerleştirilen şekiller zorunlu zımba şekillerdir,

  • Geometriler 2B profiller , (frezelemedeki gibi katılar değil),

  • Diş açma delikleri önceden tanımlanmış olmalıdır, yerleştirme sırasında çoğaltılacaktır,

  • Tel erozyonda konektörler bulunmaz.

Aşağıda, yerleştirilmiş 6 zımba şeklinin bir örneği bulunmaktadır.

Zaten işlenmiş *.PCE dosyaları üzerinde çalışabilirsiniz.

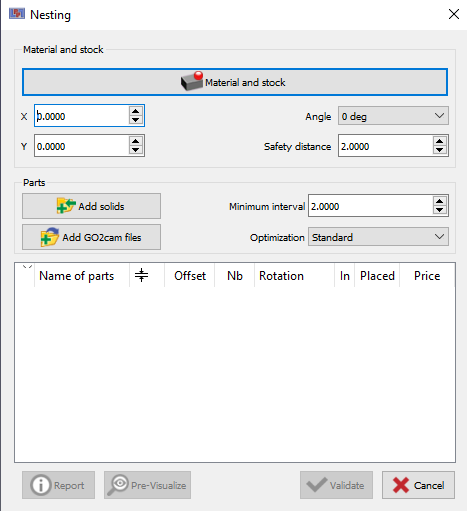

‘GO2cam dosyaları ekle’ye tıklamak *.PCE dosyalarını açmayı ve yerleştirmeyi sağlar.

Diğer komutlar

Management of stock: ayrıntılar için buraya tıklayın
