Sunum

Oluşturulan diş açma noktalarına göre deliklerin otomatik oluşturulması. Bu delikler frezeleme ortamında otomatik işleme ile işlenir.

Not: Bu işlev yalnızca frezeleme lisansının sahibiyseniz kullanışlıdır, aksi takdirde delik elemanlarını işleyemezsiniz.

Bu durumda, deliklerin koordinatlarını almak ve bunları manuel olarak delmek için atölye belgelerindeki 'Matkap Tablosu' sayfasını dışa aktarmak bir çözümdür.

Diş açma deliklerinin oluşturulması

  1. İşleve tıklayın

  2. Varsayılan olarak deliklere yalnızca 1 delme işlemi ilişkilendirilir; bir punta işlemi yapılmasını istiyorsanız, iletişim kutusundaki ilgili kutuyu işaretleyin.

  3. Yeşil tik ile onaylayın

  4. Diş açma noktalarının listesi bir tabloda görüntülenir. Diş açma noktası manuel olarak oluşturulduysa veya diş açma noktasının hesaplanmasında bir sorun varsa, çap ve derinlik şu şekilde görüntülenir: ??? .

Uyarı : Diş açma noktası seçim sırasında manuel olarak oluşturulduysa, hiçbir derinlik veya çap ilişkilendirilmez, dolayısıyla hiçbir delik oluşturulmaz!

Diş açma noktalarının delinmesi

  1. Parçayı kaydet

  2. EDM ortamından çık

  3. Frezeleme Ortamına Gir

  4. Frezelemeye gidin, ardından Delikler menüsünü seçin ve otomatik seçeneğini kullanın. Optimizasyon türünü seçin (genellikle düzleme göre) ve hesaplamayı başlatın.

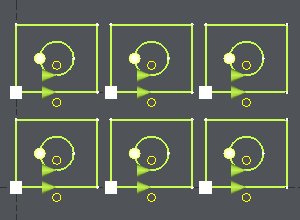

İşte bir EDM parçası örneği.

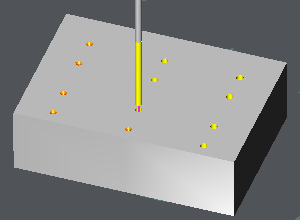

Diş açma noktasının delinmesi
