Bir profilin elemanları üzerinde sabit veya gelişen açılı yüzey tanımlaması, keskin açılarda köşe ekleyebiliriz. Bu fonksiyon hem EDM hem de Frezeleme için mevcuttur.

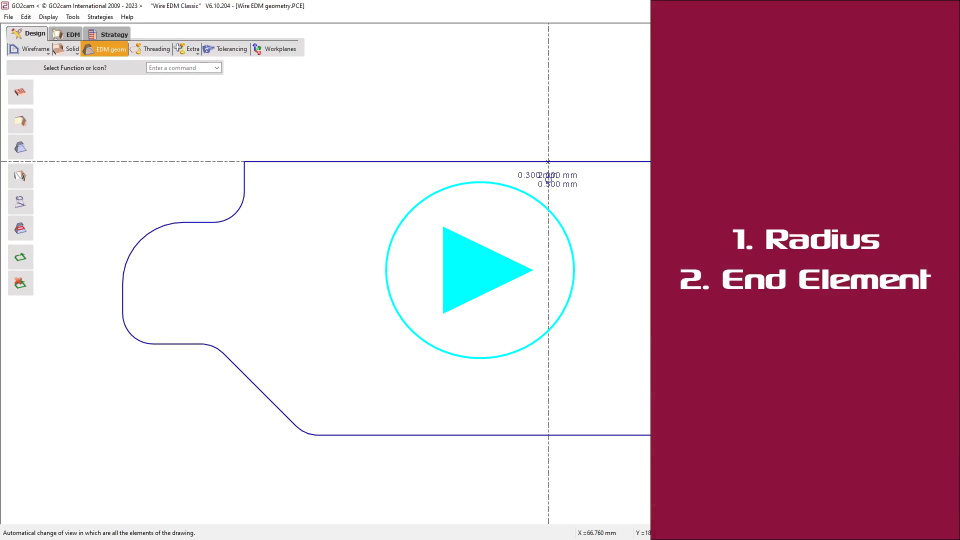

Sayfanın altında bir video izleyebilirsiniz: buraya tıklayın

• Geometriye tıklayın.

• Ok ile profilin yönünü kontrol edin, doğru değilse sağ tıklayın ve seçin Yönü ters çevir.

• Profilin ilk elemanına tıklayın

• Seçin Orta

• Profilin son elemanına tıklayın (bizim durumumuzda aynı eleman)

• seçin Orta

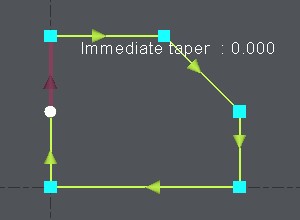

Başlangıç noktası beyaz, ilk eleman koyu kırmızıdır.

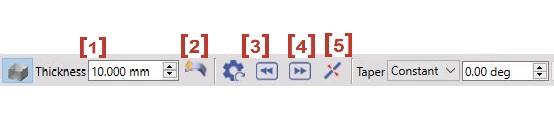

• Giriniz kalınlık parçanın: Kalınlık = 10.00 mm [1]

• Seçin yön açılı yüzeyin: geometri altında veya üstünde [2]

• Yapabilirsiniz kesim bazı elemanları [5] : you have first to select the element to cut with a click or with [3] and [4] .

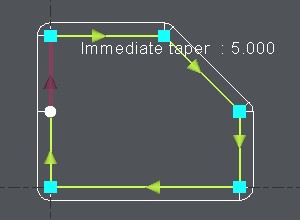

• Giriniz açılı yüzey değeri ilk eleman üzerinde.

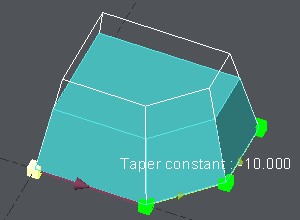

  Profil boyunca sabit bir açılı yüzey tanımlanır, keskin açılarda konik köşeler bulunur.

Gerekirse, şimdi açılı yüzey değerini eleman eleman değiştirebilirsiniz : değiştirilecek elemana tıklayın veya düğmeleri kullanın [3] and [4] to select the previous or the next element.

Tek bir eleman üzerinde:

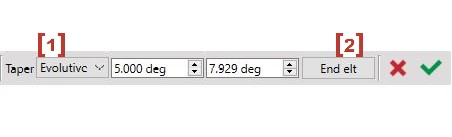

Click on the element, choose [1] and type in the starting value and the ending value of the evolutive taper.

Çeşitli elemanlar üzerinde:

Click on the first element, choose [1] and type in the starting value and the ending value of the evolutive taper. Then click on End elt [2] and click on the last element.

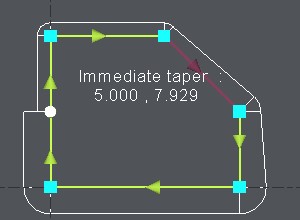

Sağdaki örnek, gelişen bir açılı yüzeyi gösterir 2 elemanlardan 5° ila 10° , GO2cam eleman eleman hesaplar ve görüntüler, burada ilk eleman şuradan çalışır: 5° ila 7.929° ve bir sonraki şuradan çalışır: 7.929° ila 10° .

Varsayılan olarak, ilk açılı yüzey tanımlandıktan sonra, GO2cam keskin açılarda otomatik olarak konik köşeler oluşturur. Elbette bunu değiştirebilirsiniz:

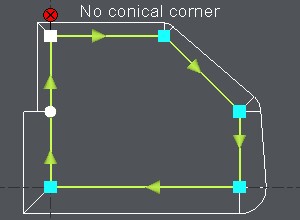

Bir köşeye tıklayarak veya [1] :

• If you want to cancel the corner, uncheck the box [2] , there is no more conical corner on the angle chosen.

• Tüm köşeleri iptal etmek için kutuyu işaretini kaldırın ve düğmeye tıklayın Tümü.

Köşeler hakkında not: ayrıca açılı kesme çevriminin strateji sayfasında otomatik köşeler tanımlayabilirsiniz. Bu durumda bunlar tüm profil üzerinde tanımlanır. Bu, buradaki köşe fonksiyonunda tanımlayabileceğiniz köşelerle bağlantılı değildir.

• Eğer isterseniz Köşe Yok tanımlayın Köşe Yok açılı yüzey fonksiyonunda ve HİÇBİR köşe çevrimin stratejisinde.

• Köşeler isterseniz her açıda : ya bunları burada açılı yüzey fonksiyonunda tanımlayın, ya da stratejide tanımlayabilirsiniz.

• Eğer isterseniz bazı köşeler: bunları tanımlayın tam olarak açılı yüzey fonksiyonunda ve tanımlayın Köşe Yok stratejide.

Seçmek için başka bir profil açılı yüzey tanımlamak için veya çıkış fonksiyonu, Taper on Profile fonksiyonuna tekrar tıklayın.

Fonksiyondan ayrıca Esc tuşu veya GO2cam'da başka bir menü veya fonksiyon seçerek çıkabilirsiniz.

Açılı yüzey, işleme düzenleyicisinde seçim yapana kadar görüntülenmez.
Ayrıca şunları okuyun: Açılı Kesme Seçimi

The görüntüleme açılı yüzeyin büyük ölçüde değişti.

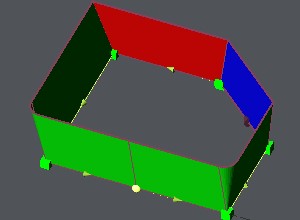

Görselleştirme 3D ve renk kodlaması ile yapılır:

• mavi : no taper

• yeşil : taper (in die mode)

• kırmızı : undercut (in die mode)

Zımba modunda, yeşil ve kırmızı mantıksal olarak ters çevrilir.

Kalıp/Zımba modu seçimi, bir düğme ile diyalog alanında yapılır.

Ayrıca renkli yüzeyleri şu şekilde görüntüleme olanağınız da vardır: şeffaflık veya değil simgesiyle:

İşlem örneğinin videosunu izleyebilirsiniz:
