This command enables to create profiles for 4 axis machining by clicking the faces of the solid.

Başlangıç ve bitiş yüzeylerine ve ardından başlangıç noktasına tıklayın. Diş açma noktası oluşturulurken daha sonra tanınacak yeni bir 'çift profil' varlığı oluşturulur.

Bu fonksiyonu kullanmak için

Başlangıç yüzeyine tıklayın.

İşleme yönünü gösteren bir ok belirir.

Yönü ters çevirmek için oka tıklayabilirsiniz.

Bitiş yüzeyine tıklayın; aynı yüzeye tıklarsanız profil kapanacaktır.

Profilin önizlemesi görüntülenir, burada yüksek ve alçak profiller arasındaki senkronizasyon noktalarını görebilirsiniz.

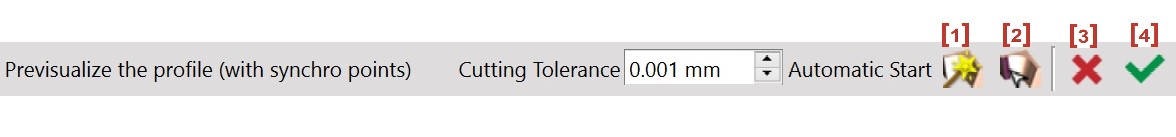

Profilin başlangıç/bitiş yüzeylerini değiştirebilirsiniz:

[1] Automatic selection: if you click this icon, GO2cam selects the best face for the starting face.

[2] Manual selection: you can click any face of the solid profile.

Ayrıca başlangıç ve/veya bitiş noktasını taşıyabilirsiniz:

yeşil elemana tıklayıp yüzey boyunca sürüklemeniz yeterlidir. Doğru konuma bırakın.

Validate with [4] or cancel with [3] .

Onayladığınızda profil oluşturulur. Bu durumda, yeni bir varlık türü oluşturulur: bir 'çift profil'.

4 axis on Solid.png

Notlar:

  • çift profil Otomatik Diş Açma Noktası tarafından otomatik olarak tanınacaktır,

  • daha sonra, bağlam açılır penceresiyle (profil üzerine sağ tıklayarak) profili düzenleyebilir ve değiştirebilirsiniz.

  • işleme seçimi çok daha kolaydır: çift profile tek tıklama!
