İşleme simülasyonu, CAD/CAM programlamada önemli bir adımdır.

İşleme sürecini kontrol etmeyi ve doğrulamayı, programlama hatalarını tespit etmeyi ve makine ortamı ve takım tutucularla olası çarpışmaları kontrol etmeyi sağlar.

• Simülasyon erişilebilir şeritteki Kontrol/Üretim bölümünde. Dinamik, Takım Yolu veya Daha Hızlı 3B modunu seçin.

• Ayrıca mevcuttur işleme ağacında , operasyonlara sağ tıklayarak. Burada Frezeleme'de Dinamik ve Takım Yolu ve Daha Hızlı 3B modlarına erişebilirsiniz.

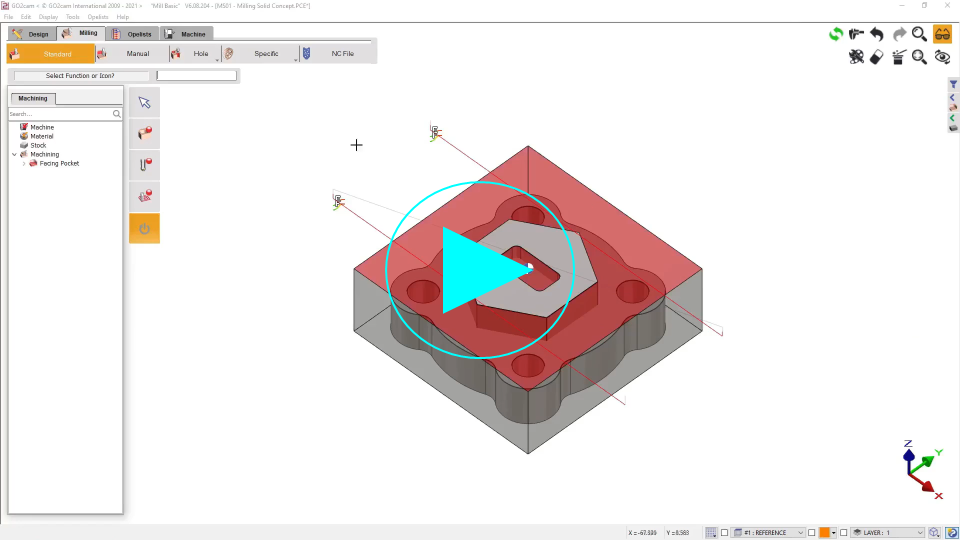

• Bir operasyon oluşturduktan hemen sonra arka plana sağ tıklayıp "Simülasyon" seçerek simülasyonu anında görüntüleyebilirsiniz.

Çevrime Atlama

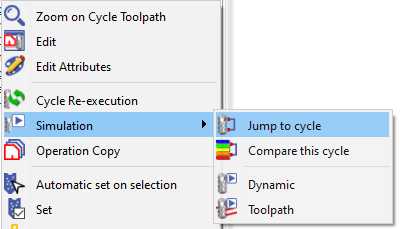

Önceki operasyonları hesaplamaya gerek kalmadan belirli bir çevrimin simülasyonunu anında çalıştırmanıza olanak tanıyan yeni bir özelliğin tanıtılması. Bu işlevsellik, İşleme Ağacı'ndaki her Frezeleme ve Tornalama operasyonu için Simülasyon > Çevrime Atlama seçeneği altında erişilebilir.

• Sürekli

‘Oynat’ simgesine tıklamak simülasyonu sürekli çalıştıracaktır.

• Adım adım

ikonuna tıklayın adım adım modunu başlatmak için. Klavye üzerinde BOŞLUK tuşuna da basabilirsiniz.

Koordinatlar : simüle edilen takım yolunun noktalarının koordinatlarını görüntülemek için bu düğmeye tıklayın.

Ayrıca bazı ilginç bilgiler de verilmektedir:

• diyalog başlığında: çevrim adı, çalışma düzlemi, takım adı

• hareketin doğası: segment, saat yönünde veya tersi yay, hızlı hareket vb.

• elemanın uzunluğu (L) ve yarıçapı (R)

• Besleme hızı değeri.

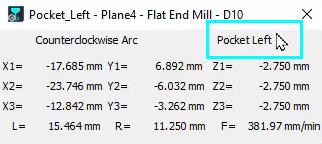

• Şimdi simüle ettiğimiz her operasyon için orijin adı görüntülenmektedir. Orijinin etiketleri (bu durumda adı verilmişti Cep Sol ) sağ üst köşedeki koordinatlar diyaloğunda görünür.

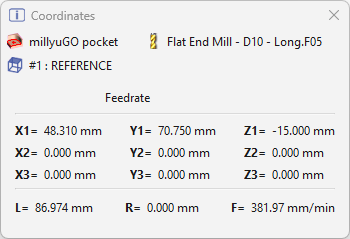

Koordinatlar diyaloğu artık daha kolay okunabilir, kalın metin ve önemli ayrıntılar için net simgeler içerir.

• Geliştirilmiş Görünürlük : Çevrim, Takım ve Düzlem adları, başlıkta yerine iletişim kutusunda ilgili simgeleriyle birlikte görüntülenir.

Seçenekler : görüntü ayarı, çarpışma tespiti ve hassasiyet, resim oluşturma vb.

Dinamik simülasyonda:

• Görüntü: Katı ve gizli çizgiler, Katı, Gizli çizgiler, Ayar varsa duraklat, Çevrim değişirse duraklat

• Takım Yolu: renk seçimi,

• Çarpışma Tespiti: Stok Tutma Cihazı ile, Parça ile

• Hassasiyet, Takım Hassasiyeti, Renk çevrimi, Basitleştirilmiş İşleme.

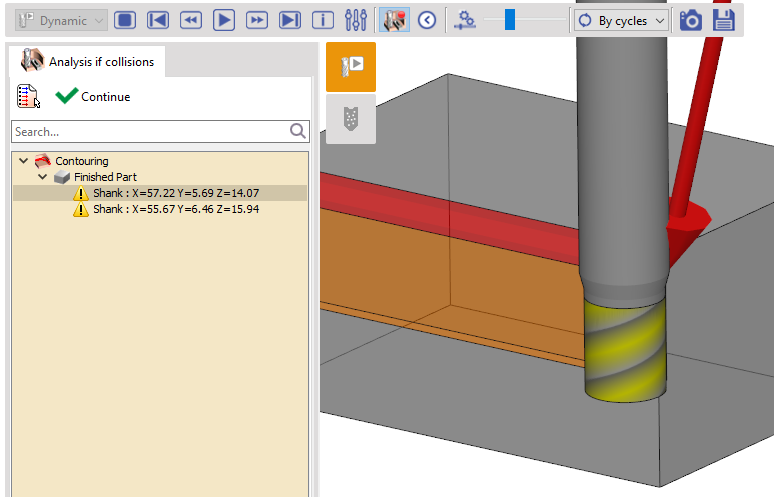

Çarpışma Analizi (yalnızca Dinamik ve Daha Hızlı 3B'de).

Seçenekler iletişim kutusunda seçenekler AÇIK ise, çarpışmalar tespit edilir ve bir ağaçta görüntülenir. Durumu göstermek için simgeye bir balon eklenir:

• yeşil: çarpışma yok.

• turuncu: aşırı kesim tespit edildi. Takım çok fazla malzeme kesiyor gibi görünüyor. Bu, örneğin operasyonunuzda negatif stok payı tanımlarsanız olur!

• kırmızı: çarpışma bulundu ve analiz edildi.

Simgeye tıkladığınızda, çarpışma ağacını açarsınız. Burada, çarpışan öğeler hakkında bilgilendiriliriz: bitmiş parça veya stok takımla (kesme parçası), şaft veya tutucu ile çarpışıyor. Çarpışma noktalarının koordinatları da verilir. Ekranda, kırmızı bir ok çarpışma yerini gösterir ve stokta temaslar kırmızı renkte görüntülenir.

Mevcut simülasyonların her biri için farklı olan ek fonksiyonları göster/gizle.

Kontrol edin simülasyon hızı imleçle. Varsayılan hıza sıfırlamak için bu simgeye tıklayın.

Seçenek

Farklı takım yolu görünümü modları sunulur; takım yolu rengi Seçenekler diyaloğunda tanımlanır.

‘Takım Yolu’ simülasyonunda:

• Standart: takımı ve takım yolunu takım merkezinde görüntüleriz

• Takım Yok: takım görüntülenmez, takım yolu takım merkezindedir

• NC yolu: simülasyon takım yolu parametresini (Parça veya sol ofset veya sağ ofset) dikkate alır

‘Dinamik’ simülasyonda:

• Olmadan: takım yolu izi görüntülenmez

• Çevrimlere göre: takım yolu çevrim çevrim görüntülenir

• Seviyelere göre: her Z seviyesi için takım yolu görüntülenir

• Uzunluğa göre: takım yolu, Seçenekler diyaloğunda tanımlanan uzunluğa göre görüntülenir.

Herhangi bir anda simülasyonun bir resim oluşturulması. resim IMG dizininde kaydedilir. Dört tür dosya formatı sunulur: *.BMP, *.JPG, *.PNG, *.TIF (yalnızca Dinamik ve Daha Hızlı 3B'de).

STL dosyası oluşturma: stok t zamanında oluşturulur ve *.STL dosya formatında dışa aktarılır. Dosya Ascii dizininde kaydedilir (yalnızca Dinamik ve Daha Hızlı 3B'de).

• Simülasyondan çıktığımızda, biz görünümü ve yakınlaştırma seviyesini koru ki we have defined during simulation.

• Artık yapabiliriz herhangi bir çevrimi düzenle simülasyonu çalıştırırken, sadece işleme ağacında çift tıklayarak.

• Basitleştirilmiş İşleme Seçenek

  • Varsayılan olarak, 4 eksenli eşzamanlı kaba işleme için 2 yeni çevrimin simülasyonu, parça sabitken ve takım dönerken gerçekleştirilir. Daha gerçekçi (ancak daha uzun hesaplama) için, seçenekler iletişim kutusundaki ‘ Basitleştirilmiş İşleme ’ seçeneklerini kapatabilirsiniz.

  • Kılavuz çekme operasyonu : simüle edebiliriz kılavuz çekme adımları ‘Basitleştirilmiş İşleme’yi KAPALI olarak ayarlarken.

Adım adım modu başlatıldığında, hız varsayılan değere otomatik olarak ayarlanmıştı; şimdi, imleç değeri varsayılanın altındaysa, adım adım çalıştırırken yavaş tutuyoruz.

Bu yeni davranış, tornalama/frezeleme tezgahında sarılmış kanal gibi geliştirilmiş düzlemdeki takım yollarını simüle etmeyi sağlar. Daha önce simülasyon her zaman çok hızlıydı!

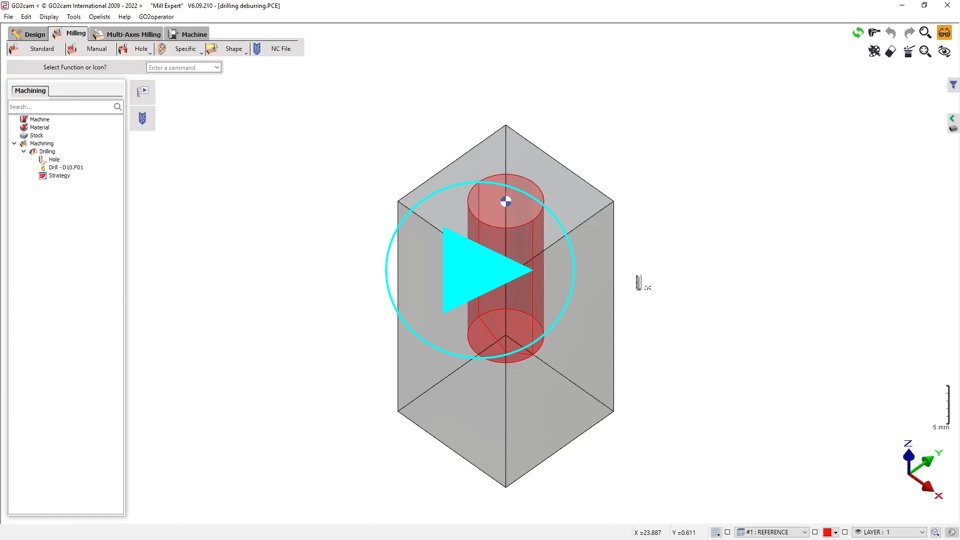

Simülasyonda Çapak Alma ve Talaş Kırma Koordinatları hakkında bir video izleyebilirsiniz:

Çevrim Kırma ve Kılavuz Çekme Adımlarında Duraklatma hakkında bir video izleyebilirsiniz:
