Tanım: bu seçeneğin amacı kontrol etmektir tel diş açma noktaları simüle edilmiş diş açma noktalarını kullanıcı diş açma noktalarıyla karşılaştırarak. kullanıcı diş açma noktaları.

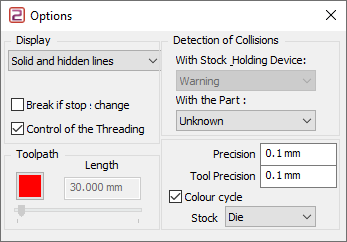

Simülasyonun Seçenekler içinde, Diş Açma Kontrolü seçeneğini işaretini kaldırabilirsiniz eğer görüntülenmesini istemiyorsanız. Diş Açma Kontrolü eğer görüntülenmesini istemiyorsanız.

Simülasyon sırasında, tüm geçişler için tüm noktalar pencerede bir liste olarak görüntülenir. Bilgi pencerede.

Bu liste analiz edilir, benzer noktalar karşılaştırılır ve nihai liste görüntülenir.

Son olarak, bu liste kullanıcı tarafından oluşturulan diş açma noktalarıyla karşılaştırılır, eğer eşleşmezlerse 'Tanımsız Diş Açma Noktası' mesajı görüntülenir. Bu durumda, muhtemelen bir hata yapılmıştır.

İşte bir örnek:

4 profil işlenir (P1'den P4'e), 3 doğrusal kesme geçişi programlanır (kısmi, mikro slug bis, tam).

  1. Tel'in kesildiği tüm noktalar listelenir (*** Diş Açma Noktaları Kontrolü***). Bu noktalar 12'dir, 4 profil için 3 geçiş.

  2. Birbirleriyle karşılaştırılır ve benzerlerse iptal edilir.

  3. Sonuç noktaları kullanıcı tarafından oluşturulan diş açma noktalarıyla karşılaştırılır. Liste görüntülenir (*** Diş Açma Noktaları Listesi***)

****** Diş Açma Noktaları Kontrolü ******

Diş Açma Numarası 1 : X = 7.00, Y = 23.00 çevrim : Doğrusal Kesme Kısmi P1

Diş Açma Numarası 2 : X = 15.00, Y = 20.25 çevrim : Doğrusal Kesme Kısmi P2

Diş Açma Numarası 3 : X = 18.00, Y = 14.50 çevrim : Doğrusal Kesme Kısmi P3

Diş Açma Numarası 4 : X = 12.00, Y = 7.00 çevrim : Doğrusal Kesme Kısmi P4

Diş Açma Numarası 5 : X = 12.00, Y = 7.00 çevrim : Doğrusal Kesme Mikro Slug Bis P4

Diş Açma Numarası 6 : X = 18.00, Y = 14.50 çevrim : Doğrusal Kesme Mikro Slug Bis P3

Diş Açma Numarası 7 : X = 15.00, Y = 20.25 çevrim : Doğrusal Kesme Mikro Slug Bis P2

Diş Açma Numarası 8 : X = 7.00, Y = 23.00 çevrim : Doğrusal Kesme Mikro Slug Bis P1

Diş Açma Numarası 9 : X = 7.00, Y = 23.00 çevrim : Doğrusal Kesme Tam P1

Diş Açma Numarası 10 : X = 15.00, Y = 20.25 çevrim : Doğrusal Kesme Tam P2

Diş Açma Numarası 11 : X = 18.00, Y = 14.50 çevrim : Doğrusal Kesme Tam P3

Diş Açma Numarası 12 : X = 12.00, Y = 7.00 çevrim : Doğrusal Kesme Tam P4

****** Diş Açma Noktaları Listesi ******

Diş Açma Noktası 1 : X = 7.00, Y = 23.00, Ø = 1.00, Mutlak Derinlik = 7.88

Diş Açma Noktası 2 : X = 18.00, Y = 14.50, Ø = 1.00, Mutlak Derinlik = 7.88

Diş Açma Noktası 3 : X = 12.00, Y = 7.00, Ø = 1.00, Mutlak Derinlik = 7.88

Diş Açma Noktası 4 : X = 15.00, Y = 20.25, Ø = 1.00, Mutlak Derinlik = 7.88
