GO2cam, kullanıcıların 2B çizimlere veya 3B geometriye dayalı olarak kelepçe veya fikstür gibi bileşenleri hızlı bir şekilde oluşturmalarını sağlayan bir işlev sunar. Bu, sembolleri manuel olarak her ayrıntıyı tanımlamadan işleme ortamına entegre etmek için kullanışlıdır.

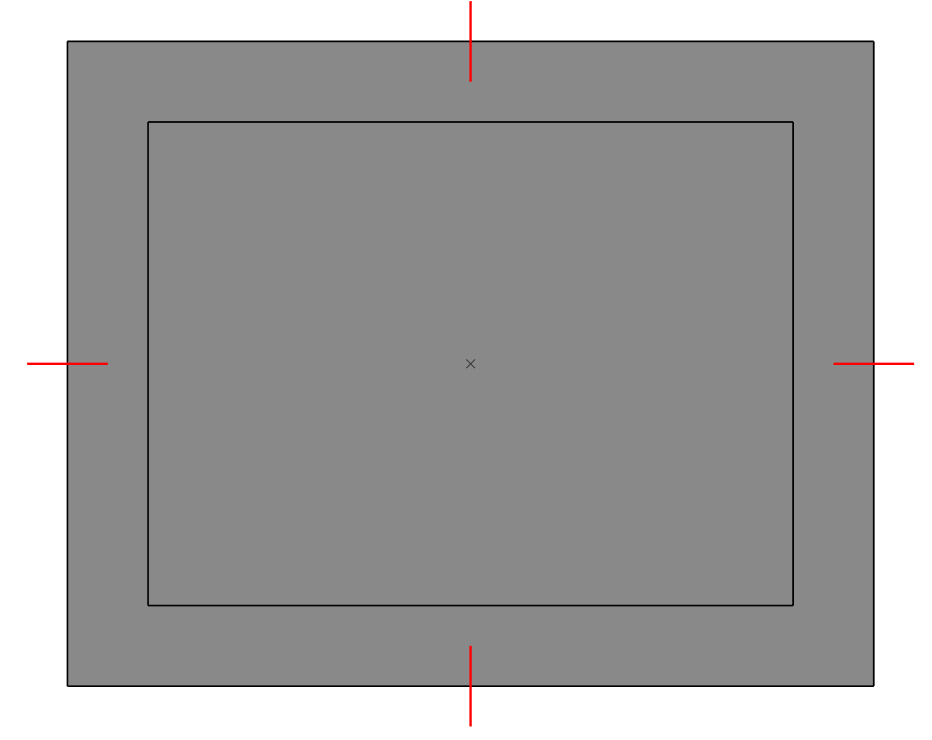

2B veya 3B elementlerden bir bileşen oluşturmak için, önce gerekli geometriyi—örneğin dört adet 2B çizgi segmenti veya bir 3B katı—istenilen konumda (örneğin, bir kelepçenin pençelerinin oturacağı yer) çizin.

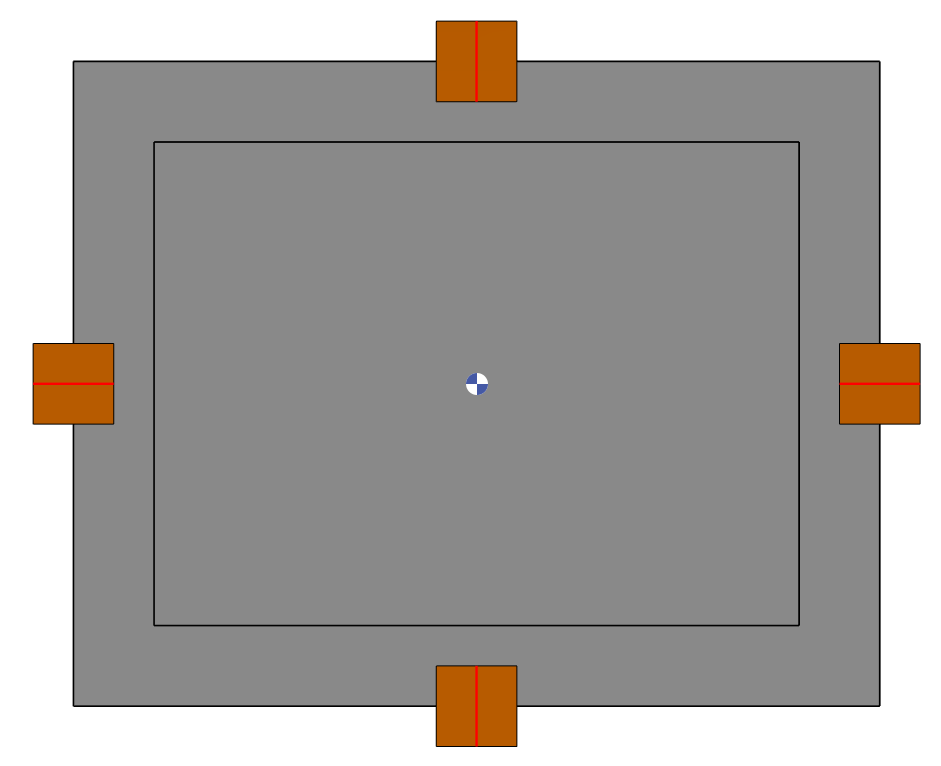

(Gösterildiği gibi Resim 1 )

Ardından şuraya gidin Frezeleme>NC Dosya > 2B veya 3B Elementlerden Bileşen Oluşturma . Diyalog kutusunda( Resim 2 ), bileşenin boyutlarını belirtin, gerektiğinde çarpışma tespitini yapılandırın ve ilgili geometriyi seçin.

GO2cam, seçilen tel kafes veya katıyı bir bileşen sembolüne dönüştürecektir.

Görüntüleme çubuğuna tıklayarak sembolü gizleyebilir veya şeffaflığını değiştirebilirsiniz.
