Yeni bir parçanın bir uygulayarak oluşturulması simetri kopyası . Geometri ve işleme yeni parçaya kopyalanır.

Amaç, birkaç tıklamayla simetrik parçayı oluşturmaktır. Havacılıkta veya Sol-Sağ Parçalar oluşturmak için çok faydalı olabilir. Bu parçalar Çoklu Parça İşlemede (MPM) kullanılabilir.

İlk adım, bir parçayı tamamen işlemek ve kaydetmektir.

Eğer daha önce kaydedilmemişse veya yakın zamanda kaydedilmemişse, GO2cam otomatik olarak parçayı kaydetmek için iletişim kutusunu açar.

Aşağıdaki iletişim kutusu alanı görünür:

• Düğme Eksen simetri çizgisi olarak herhangi bir geometrik elemanı seçmeyi sağlar.

• Sonraki alan önceden tanımlanmış yapılandırmalar sunar: X ekseni , Y ekseni veya Açı değeri. Açı, Ox ve simetri ekseni arasında tanımlanır.

• Orijin simetri ekseni orijininin koordinatlarını tanımlar.

işlevi iptal etmek için

yeni parçayı doğrulamak ve oluşturmak için.

Onaylandığında, GO2cam varsayılan olarak parçanın adını + sonunda _sym ekleyerek önerir, örneğin parçaadı_sym.PCE . İsterseniz başka bir ad verebilirsiniz.

Sağ taraftaki Parça Simetrisi'nin tam süreci hakkında bir video izleyebilirsiniz.

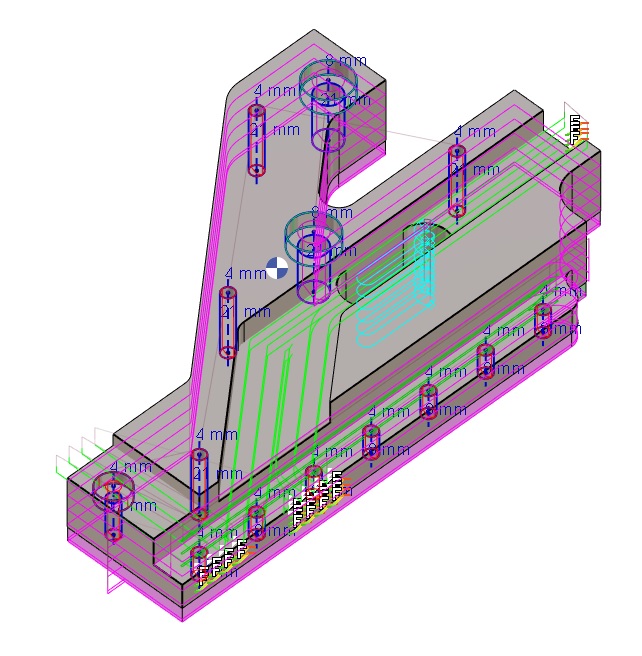

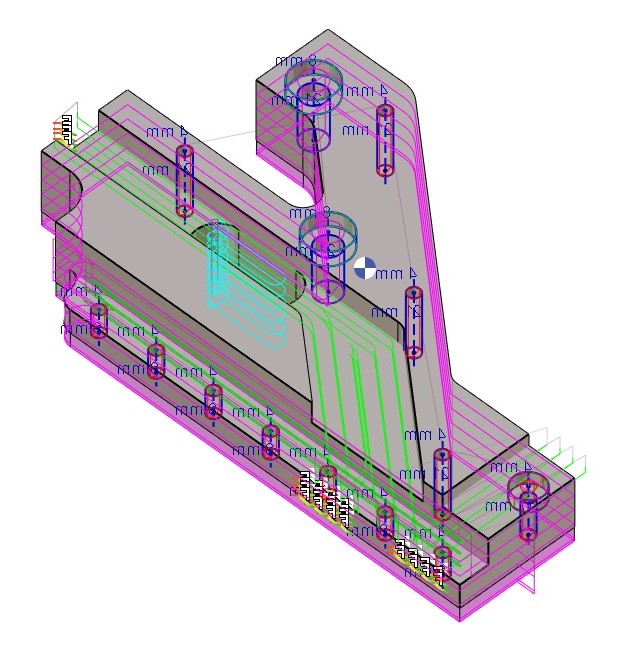

Simetri ekseni: X

Orijin 0, 0

Simetri ekseni: Y / Orijin 0, 0

Simetri ekseni: Y / Orijin 40, 0 (eksen siyah çizgi ile temsil edilir)

Açı = 30°
