Giriş

Bu yöntem hesaplamayı sağlar tüm adaları bir belirtilen yükseklikte alarak stoku cep olarak .

İlk bakışta elde edilen sonuç bir kesit gibi görünebilir, ancak bu doğru değildir: hesaplama, malzemenin tamamını dikkate alır belirtilen yüksekliğin üzerinde . Bu nedenle yönetir alt kesim şekilleri ve stoktan hesaplandığı için, aynı zamanda çok yüzeyli işleme .

Özellikler:

1. Alt radius:

Herhangi bir profil tipi gibi, cep tabanında bir radius varsa, profil radius değeri kadar kaydırılarak oluşturulur.

Bir sembol, tabandaki bir radiusun varlığını belirtir ve değer etiketinde görüntülenir.

Alt radius sadece mekanik bir işlevi olmayan görsel bir özellik olarak kullanılabilir. İşlemeden hariç tutmak için, Katıdan Okuma seçeneği şu şekilde ayarlanmalıdır Hayır sayfasında Seçenekler her çevrim için. Şu şekilde ayarlanmışsa Evet , çevrim, belirtilen tepe değerini koruyarak radiusu işleyecektir. Seçenekler sayfasında.

2. Stok cep olarak kullanılır:

Takımın girişi her zaman malzemenin dışında olacaktır. Silüet profili tarafından oluşturulanlar adacıklardır, yani işlenmeyen malzeme .

3. Seçim yüksekliği:

Birden fazla silüet hesaplaması yapılabilir, çünkü her biri seçilen hesaplama yüksekliğine göre değişecektir.

Tavsiye:

Bu profil tipi yüzey işleme ve kontür kaba işleme işlemleri için kullanılır.

Kapalı ceplerin veya herhangi bir iç şeklin işlenmesi verimli olmayacaktır.

Metodoloji

  1. Silüeti seçmek için sağ tıklayın

  2. Takımın yönünü vermek için bir yüze tıklayın.

  3. Hesaplama yüksekliğini verin (alt Z)

Örnekler

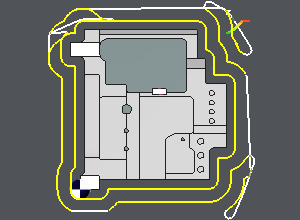

Kontür Kaba İşleme

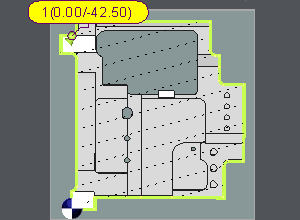

Bu parçadaki herhangi bir düz yüze tıklayın.

Tüm parça silüetini almak ve bir kontür kaba işleme programı oluşturmak için en düşük Z .

Hesaplanan, işleme sırasında kaçınılan malzemedir, stok cep olarak kullanılır.

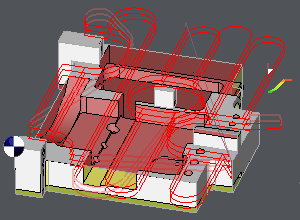

Yüzey Kaba İşleme

Bu durumda, yalnızca Z0'dan Z-15'e kadar bir kaba işleme işlemi yapılacaktır.

Düz bir yüzey seçilir ve Z değeri doğrudan giriş veya bir katı kenarına referans verilerek tanımlanır. Kaçınılması gereken tüm adacıklar otomatik olarak hesaplanır ve Z0'a yerleştirilir.

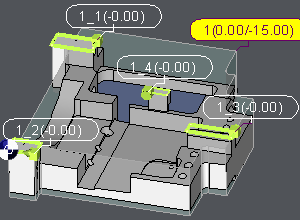

Üçüncü resimde gösterildiği gibi, 4 numaralı adacık bir alt kesim şekline sahiptir. Profil, bu geometriyi karşılamak için doğru bir şekilde oluşturulur.
