Giriş

Bu standart yöntemi temsil eder. Bir Düz yüzey seçerek, karşılık gelen Cep otomatik olarak oluşturulur ve Adalar otomatik olarak tanınır. Alt yükseklik, katı yüzey yüksekliğine karşılık gelirken, başlangıç yüksekliği stoktan belirlenir.

Karakteristikler

1. Alt yarıçap :

Herhangi bir profil türü gibi, cep tabanında bir yarıçap varsa, profil yarıçap değeri kadar kaydırılarak oluşturulur.

Bir sembol, tabandaki bir yarıçapın varlığını gösterir ve değeri etiketinde görüntülenir.

Alt yarıçap, yalnızca mekanik bir işlevi olmayan görsel bir özellik olarak hizmet edebilir. Frezeleme işleminden hariç tutmak için, Katıdan Okuma seçeneği şu şekilde ayarlanmalıdır: Hayır sayfasında Seçenekler sayfasında. Şu şekilde ayarlanmışsa: Evet , çevrim, yarıçapı işleyecek ve belirtilen tepe değerini koruyacaktır. Seçenekler sayfasında.

2. Açık cepler :

Bu profil, bir kenarın açık mı yoksa kapalı mı olduğunu tanır.

Renk düzeni şöyledir:

  • açık yeşil: kapalı eleman

  • koyu kırmızı: açık eleman

Çevrim bu bilgileri dikkate alacak ve strateji sayfasında verilen değere göre fazla kesim yapacaktır.

3. Adalar :

Doğru yükseklikte otomatik olarak oluşturulurlar.

Tavsiye:

Bu profil türü, diğer profillerin aksine, tarama ve açık alanlar için çok verimli olduğu durumlarda kullanılmalıdır. 'gerçek' cepler çoklu adalar

kaçınılması gereken Bu, birçok Z seviyesi ve alt cep içeren cepleri işlemek için en iyi yol değildir, ancak çoklu adalar olduğunda çok verimlidir. için.

Metodoloji

  1. Alt Yüzey'i seçmek için sağ tıklayın

  2. Bir yüzeye tıklayın

  3. İsteğe bağlı olarak yükseklikleri değiştirin

Örnekler

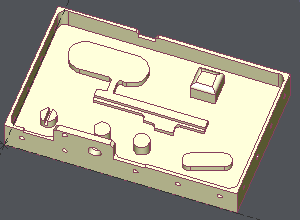

Farklı yüksekliklerde çoklu adaya sahip cep

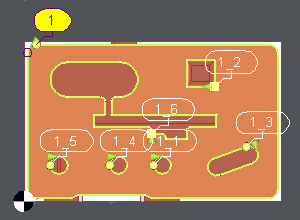

Alt yüzeğe tıklayarak, profil 1 oluşturulur ve 6 ada tanınır.

Adaların yükseklikleri katıdan otomatik olarak okunur.

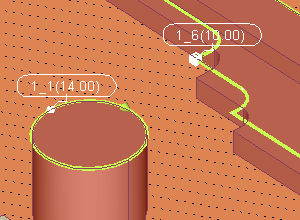

3. resimde gösterildiği gibi, bir adanın iki farklı yüksekliği varsa, finiş için bir miktar malzeme bırakmak üzere en yüksek olan alınır.

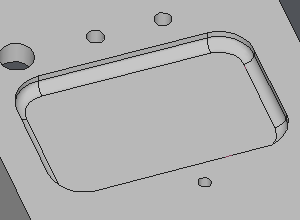

Altında yarıçap bulunan cep

Sağda, alt yarıçapı gösteren sembol ve etiketinde karşılık gelen değeri görülebilir.

Profil, yarıçap değeri kadar alt yüzeyden kaydırılır.
