Giriş

Bu yöntem, bir cep oluşturulduğu özel bir durumu temsil eder. kenarlar katının taban yüzeyinden ziyade, diğer durumlardaki gibi bir yüzeyden ziyade. İki özel durumu ele almak için tasarlanmıştır: bir şekil alt taban yüzeyi olmayan veya bir şekil düz olmayan bir taban yüzeyine sahip.

Özellikler

  1. Görüntülenen profil kapalı olmalıdır; açık bir "profil" cep oluşturulamaz.

  2. Uyarı: Ters açı şekilleri desteklenmez. Oluşturulan profil, çevrim programlamadan önce doğrulanmalıdır.

Tavsiye:

Bu profil türü, düz bir yüzeyin olamaz seçilebildiği şekiller içindir.

İki ana durum şunlardır:

  • malzeme içinden bir cep

  • düz olmayan taban yüzeyine sahip bir cep.

Metodoloji

  1. Profil seçmek için sağ tıklayın

  2. Düz bir yüzeye tıklayın.

  3. İşlenecek alanın bir kenarına tıklayın.

  4. Cebin Alt Z değerini girin

Örnekler

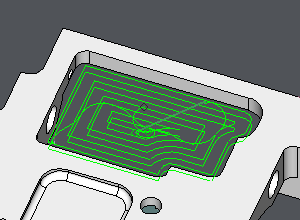

Malzeme içinden cep

İlk olarak, kenarı içeren düz yüzey seçilir.

Ardından, işlenecek cebin bir kenarı belirtilir.

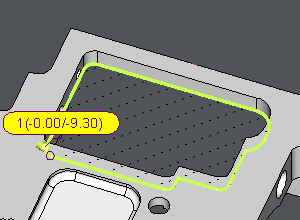

Alt Z değeri daha sonra Z-9.3'te bulunan duvarın altı seçilerek belirtilir. Profil bu yükseklikte oluşturulur, ancak istenirse iletişim kutusunda ayarlanabilir.

Bu durumda, cep iki zıt taraftan işlenebilir; alternatif olarak, tek geçişte işlemek için alt yükseklik değiştirilebilir.

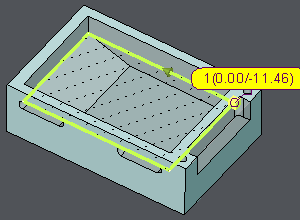

Düz olmayan taban yüzeyine sahip cep

İlk olarak, kenarı içeren düz yüzey seçilir (bu durumda üst yüzey).

Ardından, gerekli cebin bir kenarı belirtilir.

Alt Z değeri daha sonra eğimin başladığı yükseklik seçilerek belirtilir.

Bu yapılandırma, eğim yüzeyini dahil etmeden cebin kaba işleme geçişinin yapılmasını sağlar.
