Standart, mevcut tüm seçenekleri yönetmek için üç yapılandırma sayfasına sahiptir: İlk sayfa “CNC Controller” CNC seçenekleri hakkındadır. İkinci sayfa “Milling” çıktıları Frezeleme, takımlar, soğutma sıvısı ve orijinler için uyarlamaya olanak tanır. Üçüncü sayfa “Milling” 5 eksen parametreleri hakkındadır. |
|

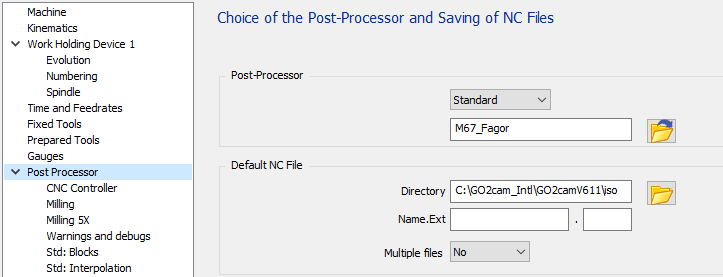

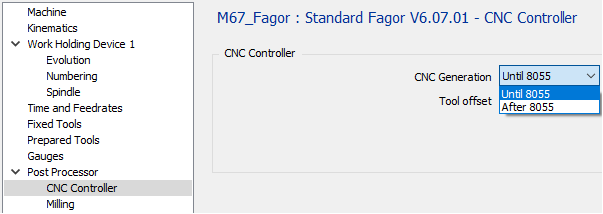

CNC Controller sayfası
CNC Üretimi
|
Seçenek |
Sonuç |
|
|
8055'e kadar |
Fagor 8050 ve 8055'in programlamasına saygı duymak için bazı çıktılar yapılır. |
|
|
8055 Sonrası |
Fagor 8060 ve sonrası programlamasına saygı duymak için bazı çıktılar yapılır. |
Örneğin, program başlangıcı, sabit çevrim ve eğimli iş düzlemi çıktısı aynı değildir.

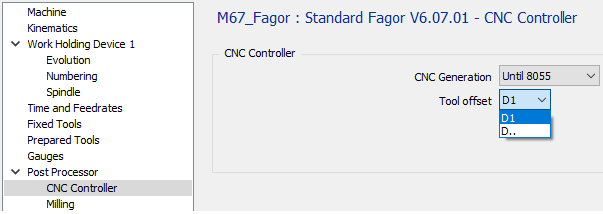

Takım Ofseti
“D..” seçeneği için takım ofseti çevrimin teknoloji sayfasında okunur
|
Seçenek |
Sonuç |
|
|
D1 |
….T01 D0 1 … …T10 D0 1 … |
|
|
D.. |
…T01 D0 1 … …T10 D 10 … |
Frezeleme sayfası
Frezeleme Bölümü

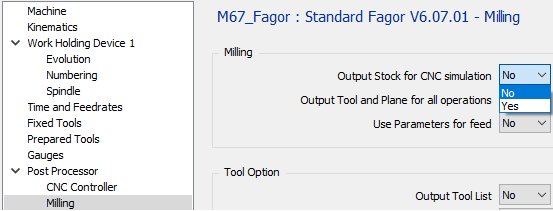

CNC Simülasyonu için Stok Çıktısı
Fagor post-işlemcisi için bu seçenek için bir çıktı yoktur
|
Seçenek |
Sonuç |
|
|
Hayır |
%1000 … |
|
|
Evet |
%1000 … |

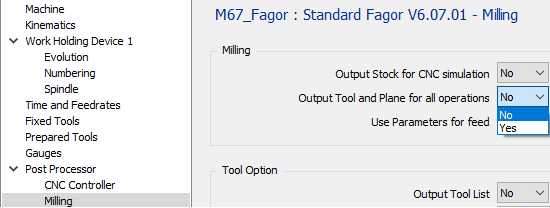

Tüm işlemler için Takım ve Düzlem Çıktısı
|
Seçenek |
Sonuç |
|
|
Hayır |
;TAKIM 1 VE DÜZLEM 1 İLE İŞLEM 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;TAKIM 1 VE DÜZLEM 1 İLE İŞLEM 2 … |
|
|
Evet |
;TAKIM 1 VE DÜZLEM 1 İLE İŞLEM 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;TAKIM 1 VE DÜZLEM 1 İLE İŞLEM 2 T01 M06 G49 X.. Y.. Z.. Q.. R.. S.. … |

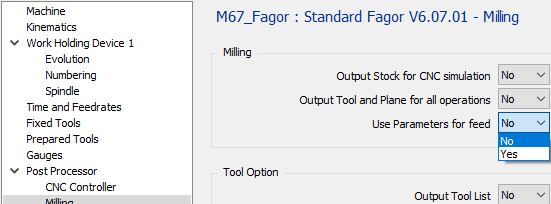

Besleme için Parametreleri Kullan
|
Seçenek |
Sonuç |
|
|
Hayır |
T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
|
Evet |
P1 = 200 P2 = 160 T01 M06 G0 X.. Y.. G43 H1 Z.. Z-.. FP2 G1 X.. Y.. FP1 … |
Takım Seçenek Bölümü

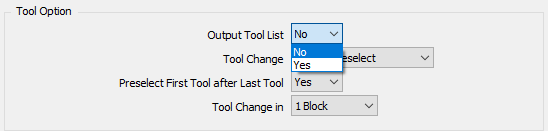

Takım Listesi Çıktısı
|
Seçenek |
Sonuç |
|
|
Hayır |
% O1000 … |
|
|
Evet |
% O1000 ;BAŞLANGIÇ TAKIM LİSTESİ ;T01 FREZE UÇLU TAKIM D10 ;T02 MATKAP D08 … ;BİTİŞ TAKIM LİSTESİ … |

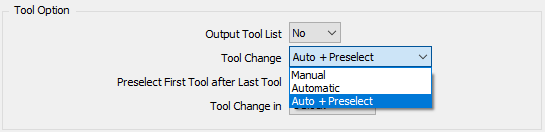

Takım Değişimi
|
Seçenek |
Sonuç |
|
|
Manuel |
… M00 … |
|
|
Otomatik |
… T01 M06 … |
|
|
Otomatik + Ön Seçim |
… T01 M06 T02 … |

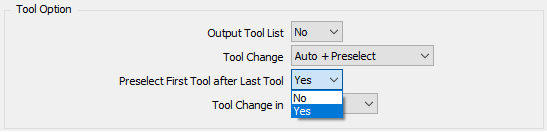

Son Takımdan Sonra İlk Takımı Ön Seç
|
Seçenek |
Sonuç |
|
|
Hayır |
;İLK İŞLEM T01 M06 T02 … ;SON İŞLEM T05 M06 … M30 |
|
|
Evet |
;İLK İŞLEM T01 M06 T02 … ;SON İŞLEM T05 M06 T01 … M30 |

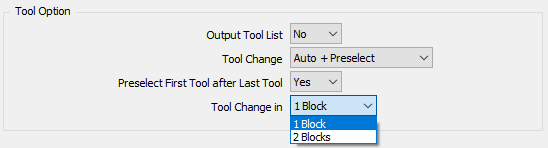

Takım Değişimi
|
Seçenek |
Sonuç |
|
|
1 Blok |
… T01 M06 … |
|
|
2 Blok |
… T05 M06 … |
Orijin Seçenek Bölümü

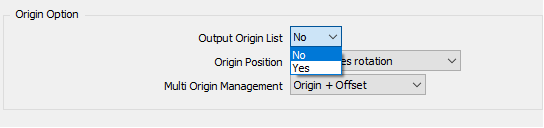

Orijin Listesi Çıktısı
|
Seçenek |
Sonuç |
|
|
Hayır |
% O1000 … |
|
|
Evet |
% O1000 ;BAŞLANGIÇ ORİJİN LİSTESİ ;G54 ;G55 ;BİTİŞ ORİJİN LİSTESİ … |
Orijin konumu
|
Seçenek |
Sonuç |
|
Eksen Rotasyonundan Sonra |
… G49 X0. Y0. Z0. Q0 R0. S0 G54 |
|
Eksen rotasyonundan Önce |
G54 … G49 X0. Y0. Z0. Q0 R0. S0 |

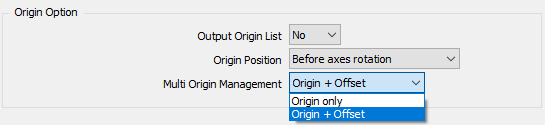

Çoklu Orijin Yönetimi
|
Seçenek |
Sonuç |
|
|
Sadece Orijin |
% O1000 … G54 … |
|
|
Orijin + Ofset |
% O1000 … G54 G158 X10 Y20 Z10 … |
MTE Olmadan :
Eğer seçenek, parça üzerinde tanımlanan her orijin için “Sadece Orijin” olarak ayarlanmışsa, farklı bir G kodu, G54, sonra G55, G56… çıktısı vereceğiz. Bu, CNC tarafından yönetilen orijin sayısı ile sınırlı olduğunuz anlamına gelir. Daha fazla orijin alabiliyorsanız, ikinci seçenek olan “Orijin + Ofset”i kullanmalısınız.
Eğer “Orijin + Ofset” seçeneği ayarlanmışsa, sadece G54 çıktısı verecek ve G158 ile ofset yapacaktır.
G158 fonksiyonu yalnızca CNC 8060 nesli başlangıçları için mevcuttur.
MTE ile :
Orijin, orijinin adında “$G54_” aşağıdaki sözdizimi ile tanımlanabilir. Bu, NC programında G54 kullanılacağı anlamına gelir. Kodlanmış bir ad tanımlanmamışsa, varsayılan orijin G54 çıktısı verecektir.
Eğer “Orijin + Ofset” kullanıyorsanız, tüm ofsetler referans düzlem orijininden veya tek bir orijinden hesaplandığı için tüm işlemleriniz için yalnızca bir orijin kullanmalısınız.
Ofsetinizi tanımak için alt çizgi sonrasına istediğiniz metni ekleyebilirsiniz “$G54_Yukarı”, “$G54_Sağ”, …
5 eksenli makine ile :
Orijin ofseti, eğimli düzlem fonksiyonu G49 veya #CS ile çıktı olarak ayarlanmışsa çıktı olarak verilir. Bu, G158 çıktısı olmadığı anlamına gelir.
Soğutma Sıvısı Seçenek Bölümü

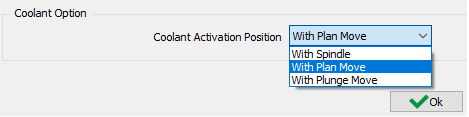

Soğutma Sıvısı Aktivasyon Konumu
|
Seçenek |
Sonuç |
|
|
Mil ile |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
|
Düzlem Hareketi ile |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
|
Dalış Hareketi ile |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
Frezeleme 5X sayfası
Frezeleme 5X Parametreleri

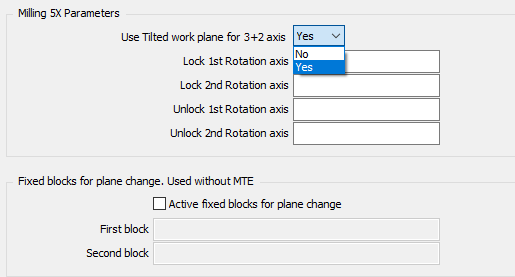

3+2 Eksen için Eğimli İş Düzlemini Kullan
Eğimli iş düzlemi varsayılan olarak Euler açısı ile çıktı verilir. Fagor CNC için Euler açıları önce Z, sonra Y, sonra Z etrafında dönme için yapılır.
|
Seçenek |
8055'e Kadar Sonuç |
8055 Sonrası Sonuç |
|
|
Hayır |
… T01 M06 C180 A-90 … |
||
|
Evet |
… T01 M06 G49 X.. Y.. Z.. Q-90 R180 S0 … |
… T01 M06 #CS NEW[1][MODE 2,-90,180,0] #TOOL ORI … |
|
Dönüş Ekseni
|
|||
|
Seçenek |
Sonuç |
Seçenek |
Sonuç |
|
Kilitle 1 1. Dönüş Ekseni |
Kilitle 2 2. Dönüş Ekseni |
||
|
boş |
… C180 … |
boş |
… B-90 … |
|
“M10” |
… C180 M10 … |
“M12” |
… B-90 M12 … |
|
Kilidi Aç 1 1. Dönüş Ekseni |
Kilidi Aç 2 2. Dönüş Ekseni |
||
|
boş |
… C180 … |
boş |
… B-90 … |
|
“M11” |
… M11 C180 … |
“M13” |
… M13 B-90 … |
Düzlem değişimi için sabit bloklar (MTE olmadan kullanılır)
|
|

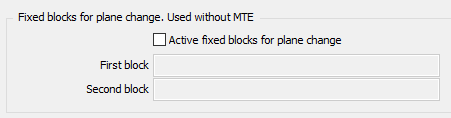

Düzlem değişimi için aktif sabit bloklar
Bu seçenek yalnızca makine yapılandırmasında kinemac tanımlanmamışsa kullanılır.
|
Seçenek |
Sonuç |
|
işaretle |
Tanımlanan sabit bloklar, bir düzlem değişikliği olduğunda çıktı olarak verilecektir |
|
işareti kaldır |
Düzlem değişikliği olduğunda hiçbir blok çıktı olarak verilmeyecektir. |
Birinci ve İkinci Blok
|
Seçenek |
Sonuç |
|
Boş |
… … |
|
“G0 Z100” |
… G00 Z100 … |

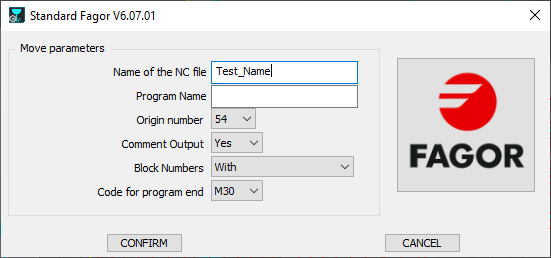

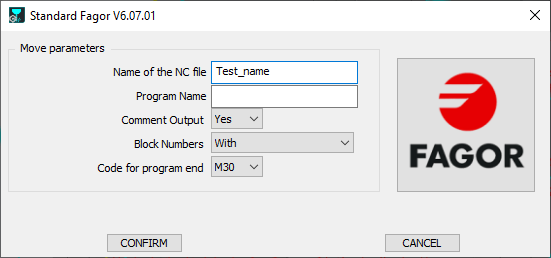

Başlatma sayfası
|
Makine kinematiği tanımlanmışken |
Makine kinematiği tanımlanmamışken |
|
|
NC Dosyasının Adı
Oluşturulan NC dosyasının Adını buraya tanımlayın. Uzantı MCF yapılandırmasında tanımlanmalıdır.
Program Numarası
Boş metin tanımlanmışsa, program Adı 1 olarak ayarlanacaktır.
|
Seçenek |
8055'e Kadar Sonuç |
8055 Sonrası Sonuç |
|
boş |
% 1 , MX, … |
% 1 … |
|
“PROG1” |
% PROG1 , MX, … |
% PROG1 … |
Orijin Numarası
Bu parametre yalnızca makine dosyasında kinematik tanımlanmamışsa kullanılır. Parametre, NC programında kullanılan ilk orijini tanımlar.
Çoklu orijin işleme parametresi “Sadece Orijin” olarak ayarlanmışsa, bir düzlem değiştiğinde orijin numarası artırılır.
|
Seçenek |
8055'e Kadar Sonuç |
|
54 |
%1, MX, T01 M06 G54 … |
|
55 |
%1, MX, T01 M06 G55 … |
Yorum Çıktısı
|
Seçenek |
Sonuç |
|
Hayır |
… T01 M06 … |
|
Evet |
… ;YÜZEY İŞLEME ;FREZE UÇLU TAKIM D12 T01 M06 … |
Blok Numaraları
|
Seçenek |
Sonuç |
|
Var |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M6 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
Yok |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
Sadece Takım Değişimi |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
Program Sonu Kodu
|
Seçenek |
Sonuç |
|
M30 |
… M30 % |
|
M02 |
… M02 % |
