Parça orijinini tanımlamak için stok üzerinde problama. Çevrim çalıştırıldığında, prob merkezi belirlemek için yüzeye dokunur. Takım yolu simülasyonda görselleştirilebilir. |
Problama tanımı için tel kafes geometrisine tıklamak da mümkündür.
|
Seçilen her prob tipi ayrı bir işleme çevrimi oluşturur. Tek bir orijin tanımlamak için birden fazla prob tipi kullanmak mümkündür (x, y ve z koordinatlarını elde etmek için):
Stratejide tanımlanan orijin adı, onları birbirine bağlamak için her iki problama çevrimi için de aynı olmalıdır. Her iki çevrimin birleşimi, kontrolcüdeki WCS koordinat konumunu tanımlayacaktır. |
|
|

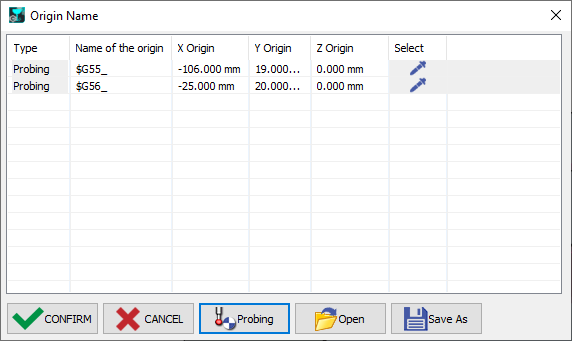

Problama çevrimleri için Orijin listeleri oluşturmak üzere Problama'ya tıklayın. Orijin WCS'ler, programlama ve NC kodlarında çıktı almak için paralel olarak oluşturulmalıdır. |
|
Problama Tipleri
Dikdörtgen Blok
Dikdörtgenin merkezinde tanımlanmış |
Dikdörtgen Cep
Dikdörtgen cebin merkezinde tanımlanmış |
Silindir
Silindirin merkezinde tanımlanmış |
Silindirik Cep
Silindir cebin merkezinde tanımlanmış |
Yüzeyin Z'si
Z yüksekliğinde tanım |
2B Köşe 2x2
Dikdörtgen köşede tanım |
2B Köşe 2x1
Dikdörtgen köşede tanım |
2B Köşe 1x2
Dikdörtgen köşede tanım |
2B Köşe 1x1
Dikdörtgen köşede tanım |
Dikdörtgen Blok X
X'teki dikdörtgenin ortasında tanım |
Dikdörtgen Blok Y
Y'deki dikdörtgenin ortasında tanım |
|

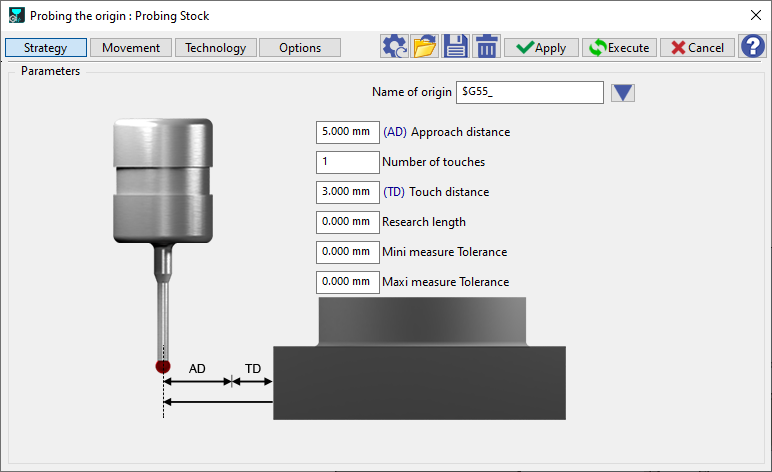

Strateji Parametreleri
|
Diyalog Alanı |
Parametreler |
|
|
Parametreler |
||
|
|
||
Hareket Parametreleri
|
Diyalog Alanı |
Parametreler |
|
|
Güvenlik (Z'de) |
||
|
Z'de yaklaşma ve geri dönüş |
Dokunuşlar arasında geri çekilme |
Dokunuşlar arasında hareket |
Teknoloji Parametreleri
|
Diyalog Alanı |
Parametreler |
|
|
Kesme Koşulları |
İlerleme |
|
|
Takım Numaralandırması |
Takım numarası |
Özel Numara |
|
Uzunluk telafi numarası |
Çap telafi No. |
|
|
Kullanıcı Alanları |
Açıklama |
Kontrol Ünitesi |
|
Freze Ayarı |
|
|
Seçenek Parametreleri
|
Diyalog Alanı |
Parametreler |
|
|
Kelepçeler ve bileşenler üzerindeki davranış |
||
|
Güvenli alan |
||
