Makinenin bileşenlerinin/eksenlerinin belirli hareketlerini manuel olarak programlamayı sağlar.

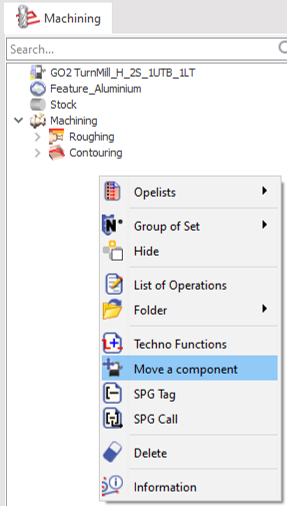

İşlev, işleme ağacında sağ tıklayarak doğrudan açılan bir menü aracılığıyla kullanılabilir.

Aşağıda gösterildiği gibi bir şerit etkinleştirilir:

Bu işlev, sağ tıklayarak erişilebilen Tekno Fonksiyonlar aracılığıyla da mevcuttur. Şerit benzerdir, ancak tekno fonksiyonlar listesini içerir—bu durumda seçin. Bileşeni Taşı bu durumda.

Soldaki ilk alana yazarak işlevi etiketleyin/adlandırın.

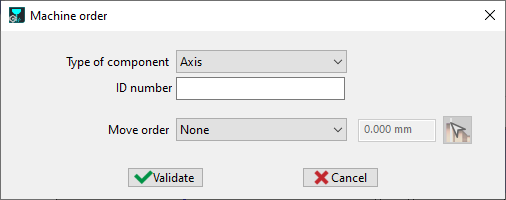

İşlevin eylemlerini tanımlamak için şeritte mavi ile çevrelenmiş simgeye tıklayın (Makine bileşenlerinin simülasyonu için emir oluşturma). Bu, hareket için parametreleri tanımlamaya yardımcı olan Makine emir iletişim kutusunu açar.

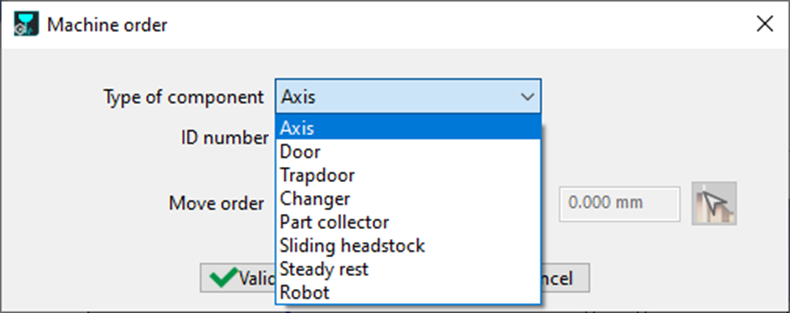

Bileşen Tipi

Programlanamayan kapı gibi makinenin farklı bileşenlerini içeren bir açılır liste, hareketin programlanması için seçilebilir.

Kimlik Numarası

Kimlik numarası, satıcı tarafından halledilen makine oluşturma ve tanımlama aşamasında her eksen için tanımlanır.

GO2cam tarafından belirlenen önerilen etiketleme ilkesi şöyledir:

Z ekseni Kimliği = x01

X ekseni Kimliği = x02

Y ekseni Kimliği = x03

x Kanal / Taret Kimliğidir

MTE Takımında, makine alt sekmesi altında, kullanıcı eksenin üzerine gelerek eksen etiketini kontrol edebilir. Etiket, bilgi balonunda şu şekilde verilir: Tip .

Kimlik numarası alanının yanında, kullanıcının tanımlanmış bileşenleri tarayıp seçmesine olanak tanıyan bir açılır menü bulunur. Bir bileşen seçmek, birden çok kimlik eklendiğinde bunları virgülle ayırarak anında Kimlik listesine ekler.

Bu, etiketleme ilkesini hatırlama ve uygulama ihtiyacını azaltır.

Mekaniği ve bir makinede kimliğe göre bileşen seçimini gösteren aşağıdaki videoyu izleyin.

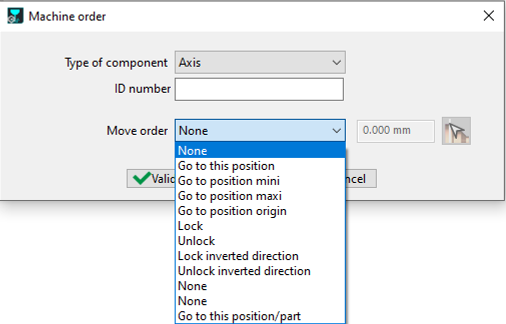

Hareket Emri

Bunlar, tanımlanan bileşen tarafından gerçekleştirilecek eylemlerdir. Eylemlerin listesi açılır listede verilir ve bazıları için hareketin bir değeri sağlanabilir.

Birimler seçime göre otomatik olarak güncellenir:

• Doğrusal Eksen: Şurada gösterilir mm .

• Döner Eksen: Şurada gösterilir derece .

• Görsel/Şeffaflık: Birim atanmamış.

Bileşeni Taşı işlevinin hızlı bir örneğini gösteren sağdaki videoyu izleyin.

Özel Durum: Tareti Park Etme

Taretin, talaş ve çarpışma risklerinden kaynaklanan hasar riskini önlemek için torna makinesinin 2 ucunda park etmek istediğimiz durumlarda, bileşeni taşı işlevi bu hareketleri tanımlamak için kullanışlıdır.

Tekrarlanabilir kullanım sağlamak için 3 eksenin hareketini gruplamak üzere bir opelist kullanılır, böylece 3 eksen için Bileşeni Taşı işlevlerini tekrar tekrar tanımlamak zorunda kalınmaz.

Sağdaki video böyle bir örneği göstermektedir.
