Çevrim: Kaba, TurnyuGO, //Kaba, Dengeli Kaba, Finiş, B Eksen Simültane İşleme, Dengeli Finiş işlemi, form Finişleme, Direkt Kanal Açma, Z Seviyeli Kanal Açma, Zig Zag Kanal Açma, W tipi Kanal Açma, O ring tipi Kanal Açma, Finiş kanal
Tanım
Bu fonksiyonlar takımyolunda özel fazlalıklar tanımlamanıza olanak tanır
Giriş fazlalığı ( A )
Profilin ilk elemanını uzatır (pozitif değer) veya kısaltır (negatif değer).
Fazlalık, ilk profil elemanı bir doğru parçasıysa doğrusaldır, bir yay ise daireseldir.
Çıkış fazlalığı
Profilin son elemanını uzatır (pozitif değer) veya kısaltır (negatif değer).
Fazlalık, son profil elemanı bir doğru parçasıysa doğrusaldır, bir yay ise daireseldir.
Giriş doğrusal fazlalığı ( B )
Her zaman doğrusal ve ilk profil elemanına teğet bir başlangıç mesafesidir.
Çıkış doğrusal fazlalığı
Her zaman doğrusal ve son profil elemanına teğet bir bitiş mesafesidir.
Fazlalıklar ekleyebilirsiniz (4. örnek), giriş veya çıkış fazlalığı başlangıç veya bitiş doğrusal fazlalığına önceliklidir.
Aşağıdaki örnekler giriş ve giriş doğrusal fazlalığı ile ilgilidir,
prensip çıkış fazlalıkları için de aynıdır.

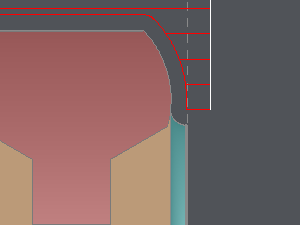

Olmadan herhangi bir fazlalık
|

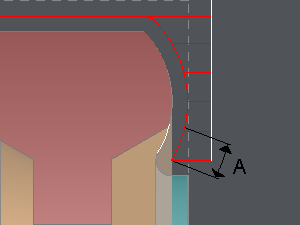

A : giriş fazlalığı : dairesel eleman üzerinde |

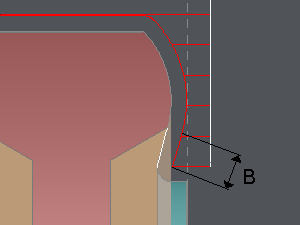

B : giriş doğrusal fazlalığı (dairesel elemana teğet) |
|
|

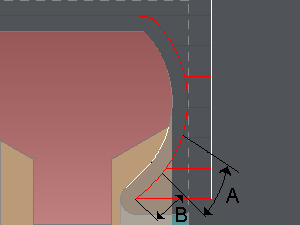

ile A : giriş fazlalığı ve B : giriş doğrusal fazlalığı (takım bunu yapabiliyorsa).

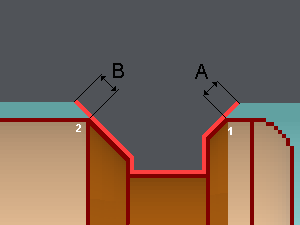

Tüm örnekler için Kanal Açma çevrimler.
Giriş doğrusal fazlalığı (A)
Her zaman doğrusal ve ilk profil elemanına teğet ve stok ile sınırlı bir başlangıç mesafesidir.
Çıkış doğrusal fazlalığı (B)
Her zaman doğrusal ve son profil elemanına teğet ve stok ile sınırlı bir bitiş mesafesidir.
