Tanım

Bu komutlar, takım yolu üzerinde giriş ve çıkış yaylarını tanımlamanıza olanak tanır.

Giriş yay yarıçapı (A)

Profilden teğet takım yaklaşımını tanımlamanıza olanak tanır. Bu değer takım yarıçapından büyük olmalıdır.

Açıklık giriş yay yarıçapı (B)

Giriş yayını azaltmanıza veya artırmanıza olanak tanır.

Çıkış yay yarıçapı (C)

Profilden teğet takım geri çekilmesini tanımlamanıza olanak tanır. Bu değer takım yarıçapından büyük olmalıdır.

Açıklık çıkış yay yarıçapı (D)

Çıkış yayını azaltmanıza veya artırmanıza olanak tanır.

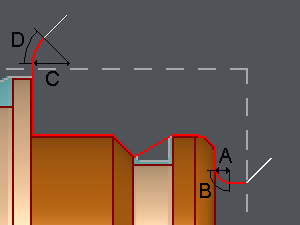

A. Giriş yay yarıçapı (=5mm)
B. Açıklık giriş yay yarıçapı (=90°)
C. Çıkış yay yarıçapı (=10mm)
D. Açıklık çıkış yay yarıçapı (=45°)
