Tanım

Bu komutlar, giriş ve çıkış mesafelerini, ayrıca kör dişler için uzunluğu ve bir bitiş pah mesafesini tanımlamanıza olanak tanır.

Giriş mesafesi (A)

Giriş dışa taşma. Genel olarak bu değer hatve çarpı 3'tür.

Çıkış mesafesi (B)

Çıkış dışa taşma. Pozitif veya negatif olabilir. Genel olarak bu değer hatve çarpı 3'tür.

Diş Uzunluğu (C)

• Bu parametre 0'a eşitse, diş takım yolu profilin son elemanının tamamı boyunca yapılır.

• Bu parametre 0'dan farklıysa, diş takım yolu bu değerle yapılır. Uzunluk her zaman Z ekseni üzerinde verilir (konik dişler için bile).

Bitiş pah mesafesi (D)

Kör dişler için bitiş pah mesafesidir.

Aşağıdaki 2 örnek, farklı parametrelerin kullanımlarını göstermektedir.

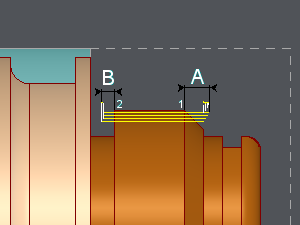

Çıkış mesafesi (B) seçilen profil boyunca yapılan diş çekme durumunda kullanılır ( 1 ile 2 ).

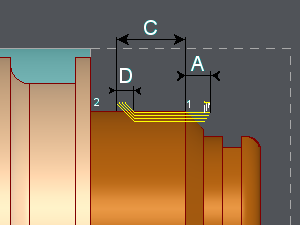

Diş uzunluğu (C) ve bitiş pah mesafesi (D) kör dişler için kullanılır (profil 1 ile 2 ).
