Tanım
Nesne hesaplaması ve gösterimi ile ilgili çeşitli seçenekler.
|

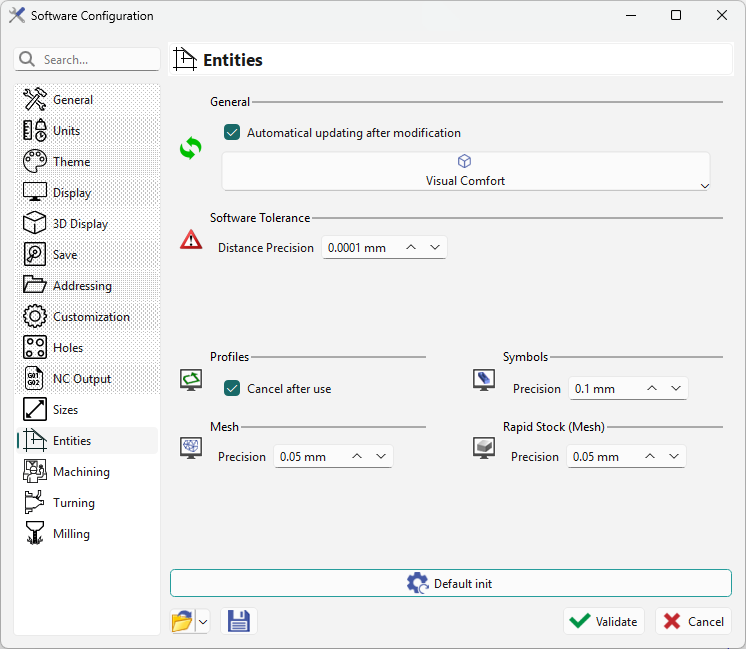

Bu bölümler nesneler sayfasındadır:
|
|
|
Komutlar |
Açıklama |
|
|
Değişiklik sonrası otomatik güncelleme: |
Her değişiklikten sonra hesaplama otomatik olarak başlar. 3B hesaplamalar veya birden çok ardışık değişiklik için bu seçeneği işaretini kaldırın ve tüm değişikliklerden sonra manuel olarak güncelleyin. |
|
|
Mesafe hassasiyeti |
Bu tolerans tüm geometri ve işleme hesaplarını etkiler. Varsayılan değer 0.0001 mm'dir ve yalnızca geometrik tasarım hataları için değiştirilmelidir. |
|
|

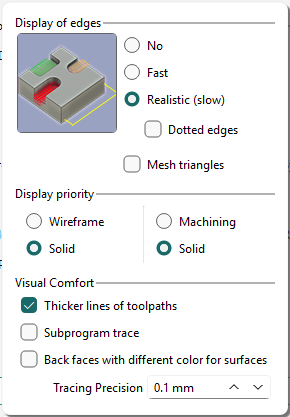

Görsel Konfor |
Yazılımda görüntü ile ilgili parametreleri değiştirmenize olanak tanır. Daha fazla bilgi için: Görüntü Seçenekleri
Bu iletişim kutusunda tanımlanan değerler *.ini dosyasına kaydedilmez seçeneklerinin. Bu değerler PCE dosyasına kaydedilir, bir .PCE dosyası açılırken sıfırlanır; varsayılan ayarlar olarak kaydedilemezler. |
|
|
Simge |
Komut |
Açıklama |
|
Profiller |
The Cancel after use option is checked when profiles are not retained after use. Tel EDM'de KAPALI olarak ayarlanmamalıdır. |
|
Semboller |
Bu, sembol gösterimi için tessellation hassasiyetini kontrol eder. |
|
Yüzey |
Bu, Yüzey tasarımı gösterimi için tessellation hassasiyetini kontrol eder. |
|
Hızlı Stok(Yüzey) |
Bu, stok gösterimi için tessellation hassasiyetini kontrol eder. Only when Katı Stok Hesaplama is set to Rapid Stock |
0.1'in altındaki tessellation toleransları daha yüksek hassasiyet sunar ancak hızı düşürür.
