Panoramica 5X esperto in GO2cam employs a stepwise approach to toolpath generation, emphasizing iterative refinement. The process involves sequential calculation and adjustment, progressing from basic toolpath creation to advanced gouge control.

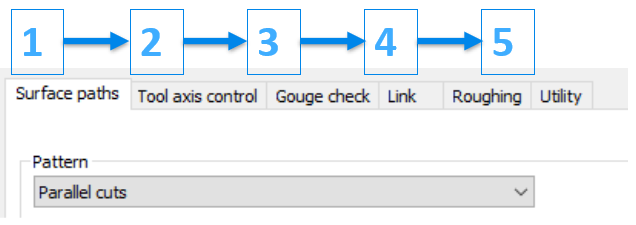

Suddivisione del processo Il processo di programmazione in 5X Expert è organizzato in fasi distinte, ognuna accessibile tramite schede separate. |
||
|

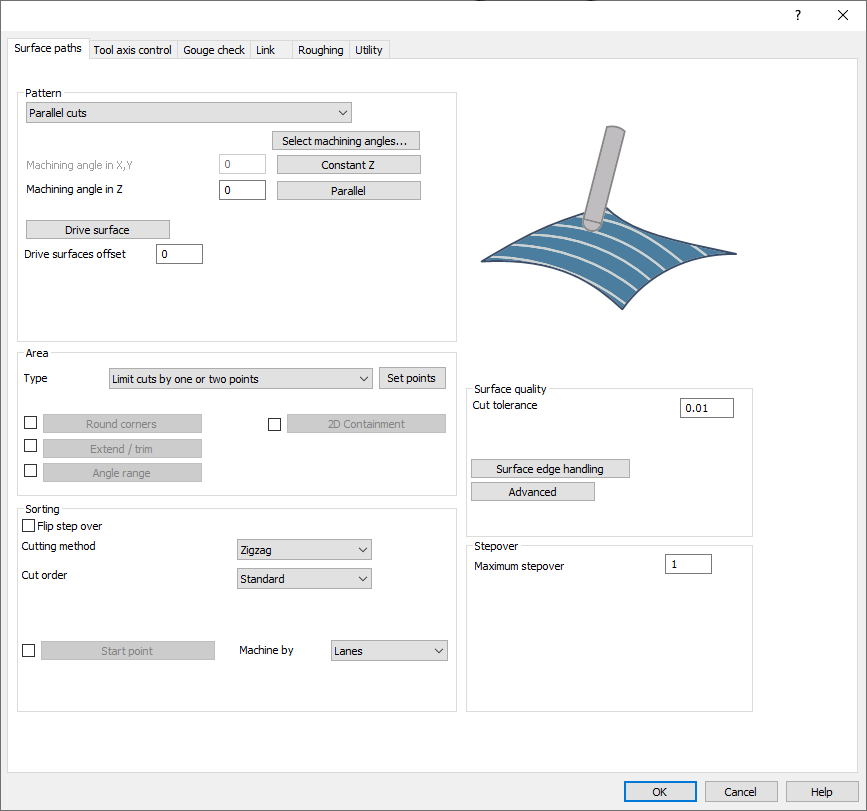

Fase 1: Tragitto superficie Questa fase iniziale prevede la definizione del modello di lavorazione desiderato per la superficie del pezzo. Gli utenti possono regolare vari parametri per creare il percorso di taglio desiderato.
|
Tragitto superficie
|

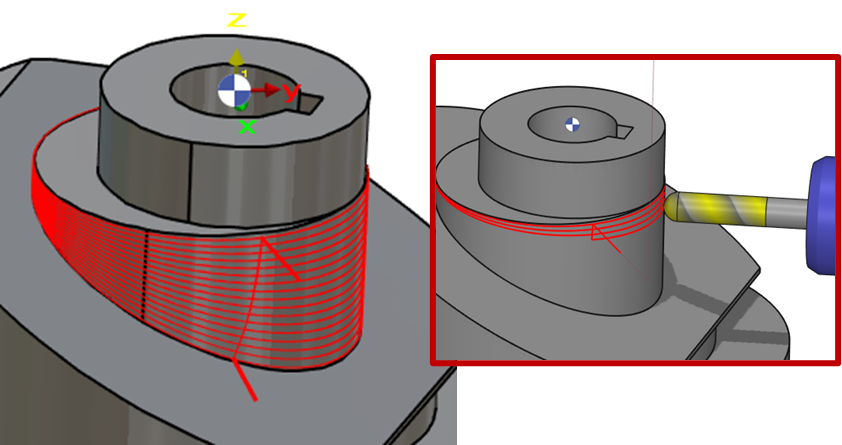

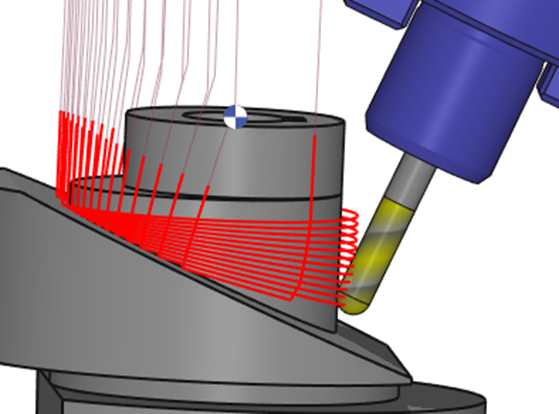

1. Creazione del tragitto utensile corretto
|
|

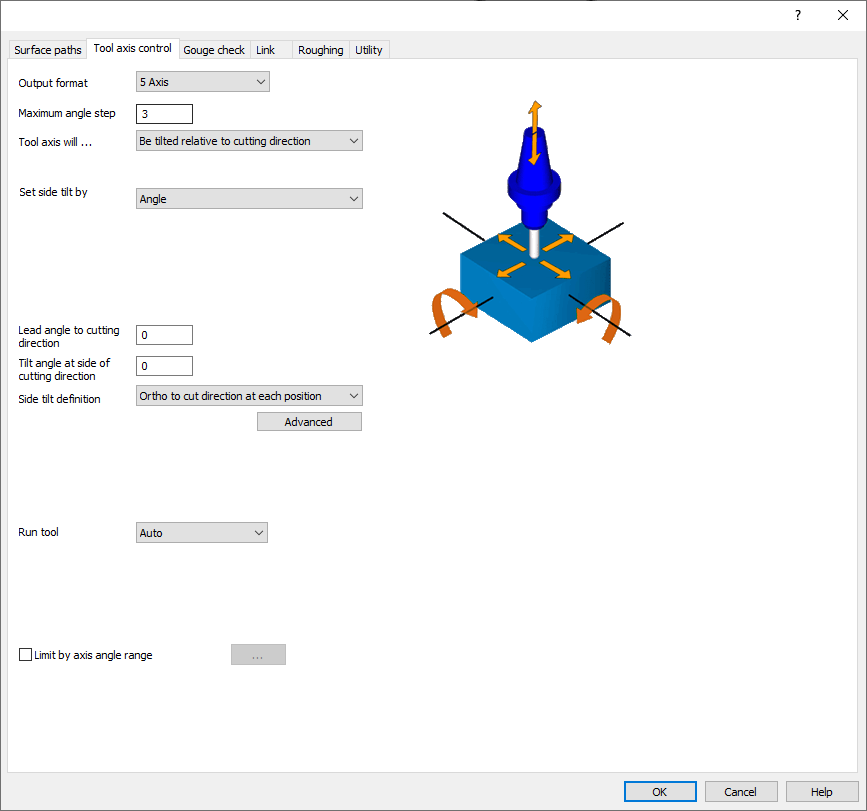

Fase 2: Controllo asse utensile In questa fase, gli utenti controllano l'orientamento dell'utensile tramite la manipolazione degli assi e la regolazione dell'angolo di inclinazione. Ciò garantisce un posizionamento ottimale dell'utensile per una lavorazione efficiente. |
Controllo asse utensile
|
2. Direzione di lavoro dell'utensile
|
|

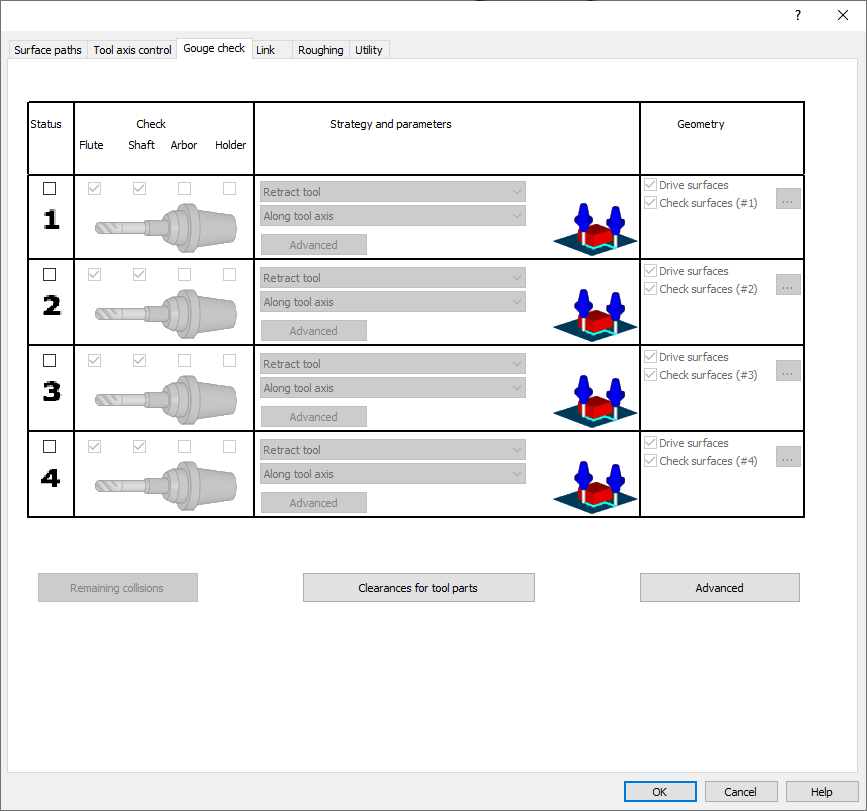

Fase 3: Controllo collisioni Questa fase si concentra sulla prevenzione delle collisioni dell'utensile. Gli utenti definiscono strategie e parametri per proteggere il pezzo e l'utensile da interferenze. |

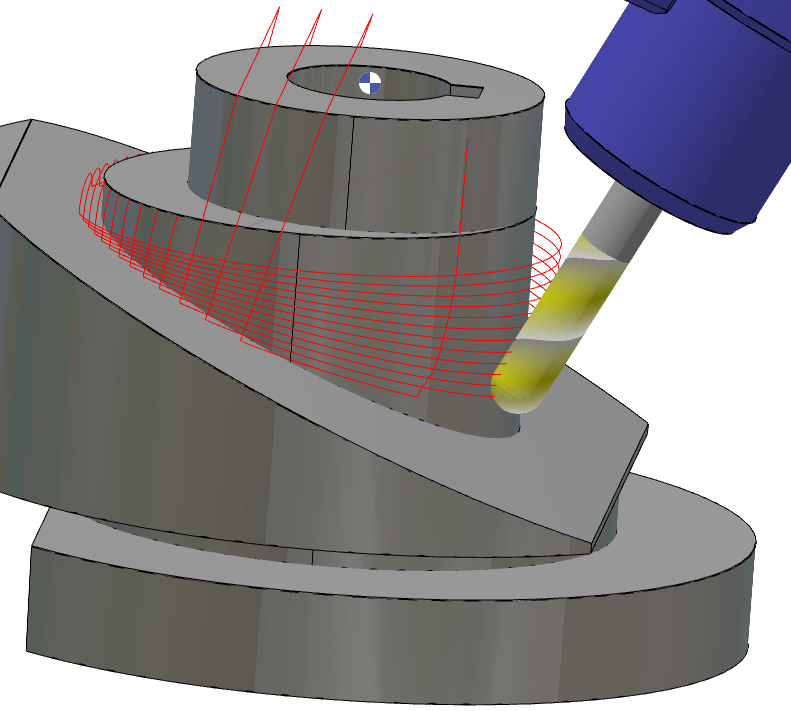

Controllo collisioni
|
|
|

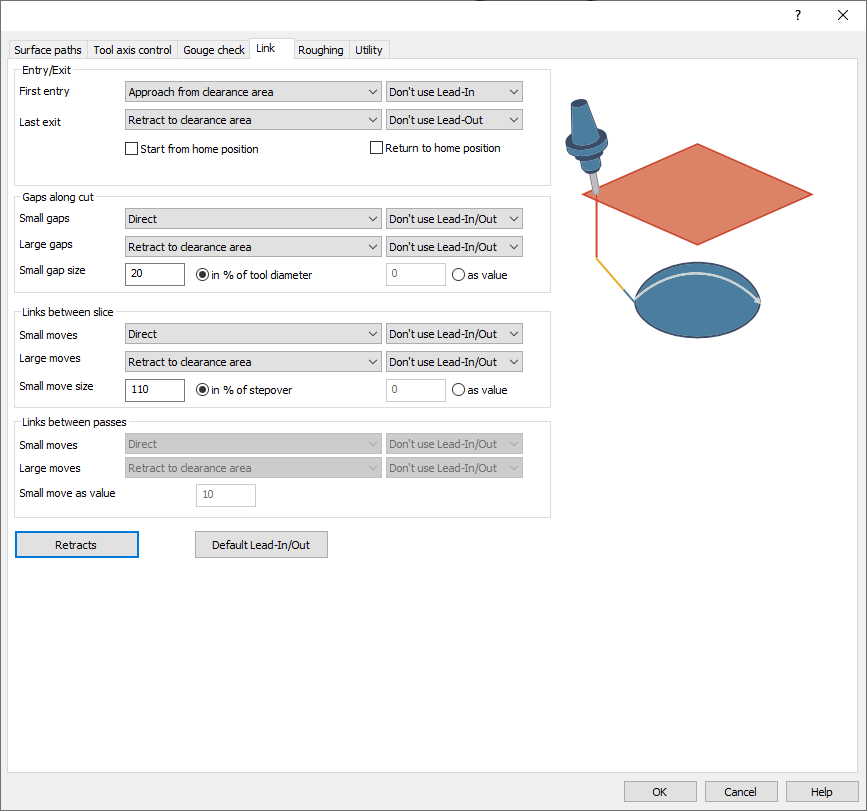

Fase 4: Collegamento L'ultima fase prevede la gestione della connettività del percorso utensile. Gli utenti definiscono l'entrata/uscita, le posizioni di ritiro/approccio e la gestione degli spazi/sezioni per garantire un movimento fluido dell'utensile. |
Collegamento
|

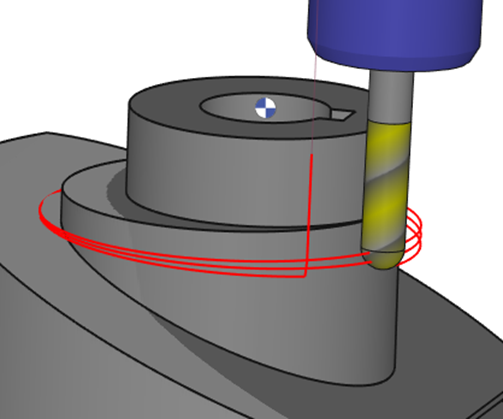

4. Regolazione ritiro e approccio
|
|
Durante tutto il processo di programmazione, si raccomanda vivamente di simulare il percorso utensile dopo ogni fase per identificare e correggere eventuali errori prima di procedere alla fase successiva. |
||
|
|
||
