Le funzioni di Ingresso/Uscita e Collegamento in Go2Cam definiscono le connessioni del percorso utensile tra diversi segmenti di lavorazione. Questo include punti di inizio/fine del percorso utensile, connessioni tra segmenti del percorso utensile e movimenti di entrata/uscita.

Definisce i movimenti iniziali e finali dell'utensile per l'intero processo di lavorazione.

  • Primo Ingresso: Determina come l'utensile si avvicina alla superficie di lavorazione per la prima volta.

    • Opzioni: Avvicinamento da zona libera, distanza rapida, distanza di avanzamento, diretto.

  • Ultima Uscita: Definisce come l'utensile si ritrae dopo aver completato il processo di lavorazione.

    • Opzioni: Ritiro in zona libera, distanza rapida, distanza di avanzamento, diretto.

  • Partenza da Posizione Casa/Ritorno a Posizione Casa: Consente di iniziare e terminare il processo di lavorazione in una posizione e orientamento specifici.


Definiscono come l'utensile collega diversi segmenti del percorso utensile.

Interruzioni Lungo Taglio

Collega segmenti quando ci sono interruzioni all'interno di un singolo percorso utensile.

  • Diretto: Una connessione in linea retta tra i bordi dell'interruzione senza ritiri.

  • Segui superfici: L'utensile segue la geometria del pezzo esistente tra le interruzioni. Richiede controllo collisioni.

  • Spline di raccordo: Una connessione curva fluida tra i bordi dell'interruzione.

  • Passo (solo 3 assi): L'utensile si ritrae, si muove orizzontalmente, quindi si avvicina al segmento successivo.

  • Ritiro a distanza di avanzamento/rapido/libera: L'utensile si ritrae alla distanza specificata, si muove orizzontalmente, quindi si avvicina al segmento successivo.

Collegamenti tra Passate

Collega passate adiacenti all'interno di una fetta.

  • Utilizza le stesse opzioni di Interruzioni Lungo Taglio.

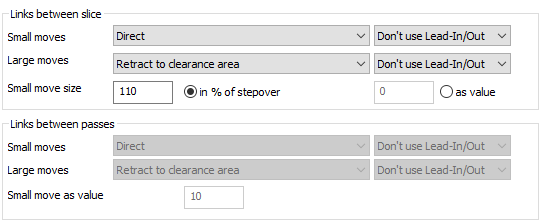

Collegamenti tra Fette

Collega tagli o strati di taglio adiacenti.

  • Utilizza le stesse opzioni di Interruzioni Lungo Taglio.

image-20240819-112120.png image-20240819-112153.png

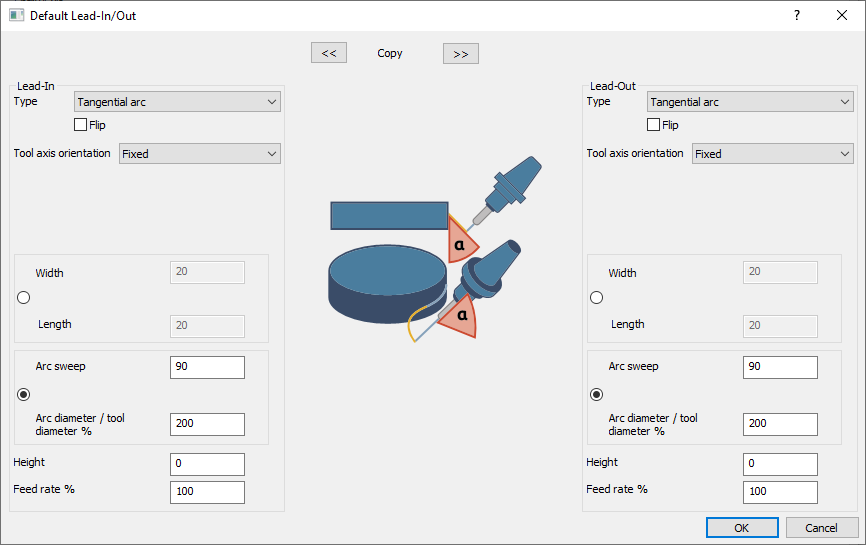

Definisce i movimenti iniziali e finali dell'utensile all'interno di un segmento di lavorazione.

  • Tipi di Ingresso:

    • Arco: Crea un percorso curvo per collegare l'utensile al percorso di taglio. Sono disponibili vari tipi (tangenziale, ortogonale, verticale, orizzontale).

    • Linea: Crea una connessione in linea retta. Le opzioni includono tangenziale, tangenziale inversa, ortogonale, rampa verticale del profilo, rampa verticale del profilo inversa e linea inclinata.

    • Linea di posizione: Utilizza una linea predefinita come punto di inizio o fine del percorso utensile.

  • Orientamento Asse Utensile:

    • Fisso: L'asse utensile rimane costante durante l'ingresso.

    • Tangenziale: L'orientamento dell'asse utensile cambia per garantire una rotazione continua.

    • Massima variazione angolo di ingresso: Limita la variazione totale dell'orientamento dell'asse utensile.

    • Inclinato: Mantiene la strategia di inclinazione principale specificata nel controllo dell'asse utensile.

    • Ortogonale alla direzione di taglio: Mantiene l'asse utensile perpendicolare alla linea tangenziale (solo 4 assi).

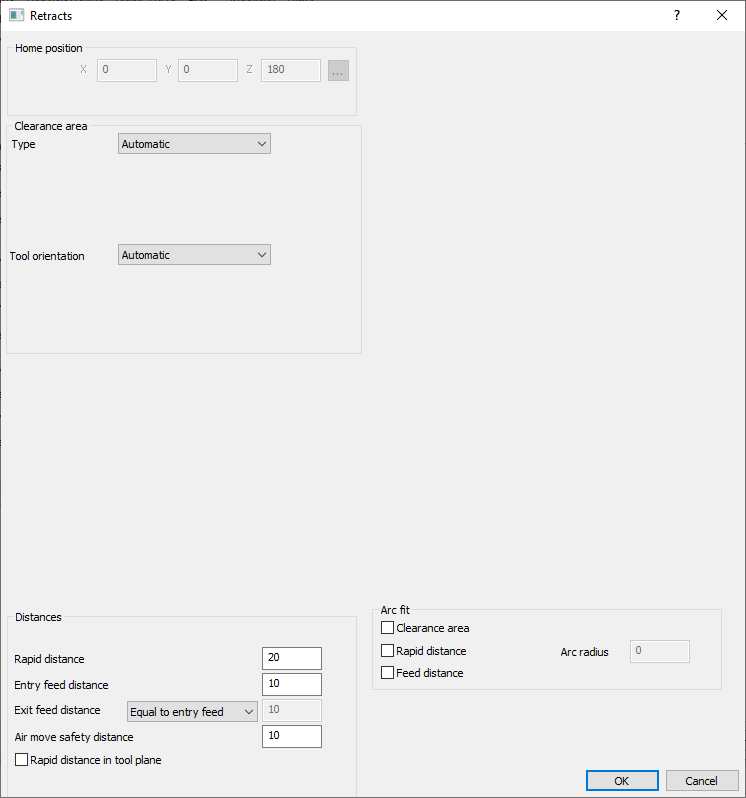

Definisce il movimento dell'utensile lontano dal pezzo verso una posizione sicura.

  • Area Libera:

    • Specifica lo spazio sicuro attorno al pezzo.

    • Forme: Piano, Cilindro, Sfera.

    • Orientamento: Basato sull'asse, definito dall'utente o sulla direzione di lavorazione.

  • Distanze:

    • Distanza rapida: Distanza per il movimento rapido dell'utensile.

    • Distanza di avanzamento in entrata: Distanza per l'avvicinamento dell'utensile con velocità di discesa.

    • Distanza di avanzamento in uscita: Distanza per il ritiro dell'utensile con velocità di discesa.

    • Distanza di sicurezza movimento in aria: Distanza minima sicura durante i movimenti in aria.

  • Adattamento Arco: Crea archi fluidi durante i ritiri.

  • Orientamento Utensile sull'Area Libera: Allinea l'asse utensile con o contro la normale della faccia dell'area libera.

  • Tipi di Ritiro: Ritiro in area libera, distanza rapida o distanza di avanzamento.

  • Percorsi di Ritiro: Linea retta o adattamento arco.


  • Considerazioni Chiave

    • Il tipo di collegamento selezionato deve soddisfare le condizioni di sicurezza.

    • Il controllo collisioni può influenzare i tipi di collegamento disponibili e il loro comportamento.

    • L'opzione 'segui grezzo' è disponibile per i pattern supportati dal grezzo.

    • La differenziazione delle distanze può essere applicata sia alle passate che alle fette.

La configurazione ottimale della funzione di collegamento dipende da fattori quali materiale, tipo di utensile, strategia di lavorazione e finitura superficiale desiderata. Spesso sono necessari sperimentazione e ottimizzazione per ottenere i risultati desiderati.
