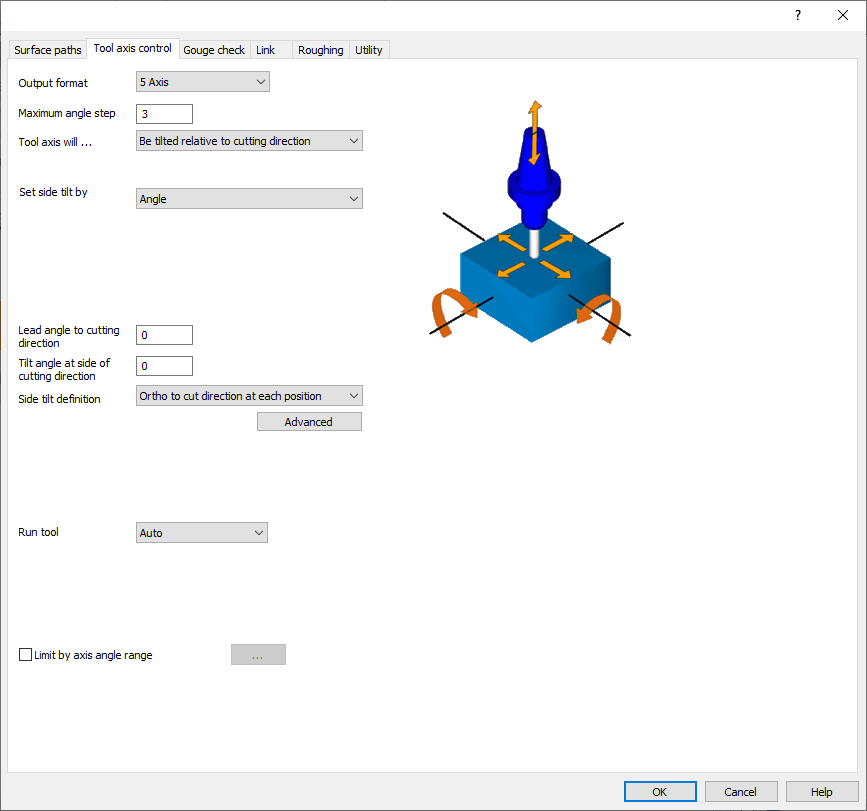

Questa scheda fornisce i parametri e le impostazioni per controllare l'inclinazione e il controllo dell'utensile rispetto al pezzo, riguardo ai suoi assi per evitare collisioni.

I vari parametri sono brevemente introdotti di seguito.

Formato di output

Questo parametro imposta il formato di output per la lavorazione a 3, 4 o 5 assi. L'output per la lavorazione a 5 assi utilizza la completa libertà del range di inclinazione. Questa libertà è limitata di 1 grado per la lavorazione a 4 assi e di 2 gradi per la lavorazione a 3 assi. Per l'output a 4 assi, la porzione del 5° asse viene proiettata sull'asse 4 selezionato. Per l'output a 3 assi, la porzione del 4° e 5° asse viene proiettata sulla direzione di lavorazione a 3 assi selezionata. Questo parametro influenza il comportamento del punto di contatto dell'utensile.

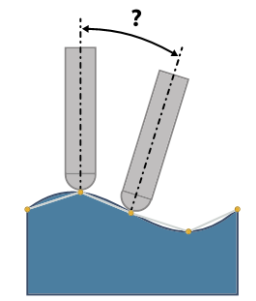

Passo angolare massimo

Questa opzione imposta la massima variazione angolare consentita tra due posizioni consecutive del percorso utensile. Il motore di calcolo genera dati del percorso utensile a 5 assi che contengono la posizione della punta dell'utensile e il vettore di direzione dell'utensile. I vettori di direzione non devono avere una variazione angolare maggiore del valore specificato qui.

Asse utensile sarà…

Non inclinato e rimane normale alla superficie

Inclinato rispetto alla direzione di taglio

Inclinato con angolo

L'asse utensile sarà inclinato dalla normale alla superficie verso l'asse di inclinazione. L'asse di inclinazione può essere l'asse X, Y e Z o qualsiasi linea creata nella geometria.

Inclinato con angolo fisso rispetto all'asse

L'asse utensile sarà inclinato dall'asse di inclinazione verso la normale alla superficie. L'asse di inclinazione può essere l'asse X, Y e Z. o qualsiasi linea creata nella geometria.

Ruotato attorno all'asse

Inclinato attraverso punto

L'asse utensile punta sempre da un punto creato nella geometria al punto della superficie.

Inclinato attraverso curva

Inclinato attraverso linee

L'asse utensile sarà allineato alle linee di inclinazione fornite che devono essere selezionate come geometria.

Inclinato dalla curva lontano

Inclinato dal punto lontano

Inclinato rispetto al piano di lavorazione girante

L'utensile rimarrà normale alla faccia di fondo della girante. L'inclinazione in entrata e in uscita può essere regolata da un angolo globale di entrata/lato e ulteriormente con un angolo di inclinazione locale sul bordo di entrata, sul bordo dello splitter e sul bordo di uscita.

Inclinato rispetto al punto di contatto

Inclinato con angolo fisso rispetto alla normale alla superficie

Esegui utensile

Questo parametro definisce il punto di contatto dell'utensile e le superfici di riferimento. Impostazioni opzionali:

• La Auto opzione è la modalità automatica. Il sistema decide dove l'utensile tocca la superficie. Se l'utente cambia l'orientamento dell'utensile, il punto di contatto sulla superficie rimane lo stesso e il punto di contatto sull'utensile si sposta dalla punta dell'utensile al raggio dell'utensile mantenendo la tangenza tra l'utensile e la superficie.

• Quando questo parametro è impostato su 'Centro', la punta dell'utensile tocca il punto di contatto sulla superficie. Se l'orientamento dell'asse utensile viene modificato a causa delle opzioni di inclinazione, l'utensile si inclina attorno a questo punto di punta. In tali casi, l'utensile e la superficie non sono più tangenti e l'utensile incide la superficie. Per evitare ciò, è necessario attivare il controllo collisioni e impostare la prima strategia di controllo collisioni per ritrarre l'utensile dalle superfici di riferimento.

• L'opzione 'Frontale' è simile a 'Centro' e forza la parte anteriore dell'utensile a toccare la superficie. Tutte le modifiche all'orientamento dell'utensile vengono eseguite attorno a questo punto perno e causano incisioni alle superfici di riferimento. È quindi necessario impostare il controllo collisioni quando si lavora con questa opzione.

• Quando questo parametro è impostato su 'Raggio', la tangenza viene mantenuta in modo simile all'opzione 'Auto'. La differenza è che per un utensile a raggio, la punta dell'utensile viene utilizzata come punto di contatto sulle superfici di riferimento.

Limita per angolo asse

• Questo interruttore è impostato su vero per limitare l'utensile tra due angoli a partire dal vettore normale alla fetta del percorso utensile. In altre parole, immagina 2 coni con diversi angoli di apertura w1 e w2. La direzione dell'asse utensile è forzata ad essere tra questi 2 coni. L'orientamento dei coni dipende dalle impostazioni dell'asse del cono. È possibile impostare l'orientamento nelle direzioni x, y e z, nonché in una direzione definita dall'utente.

• Se il tuo percorso utensile è correlato a una curva guida come tagli lungo curva puoi impostare l'asse del cono a dinamicamente usando la curva guida . Quindi puoi limitare l'asse utensile lungo questa curva e il suo percorso utensile.
