Il Modifica macchina dialog si accede dall'albero di lavorazione, fare clic destro sulla macchina e selezionare modifica .

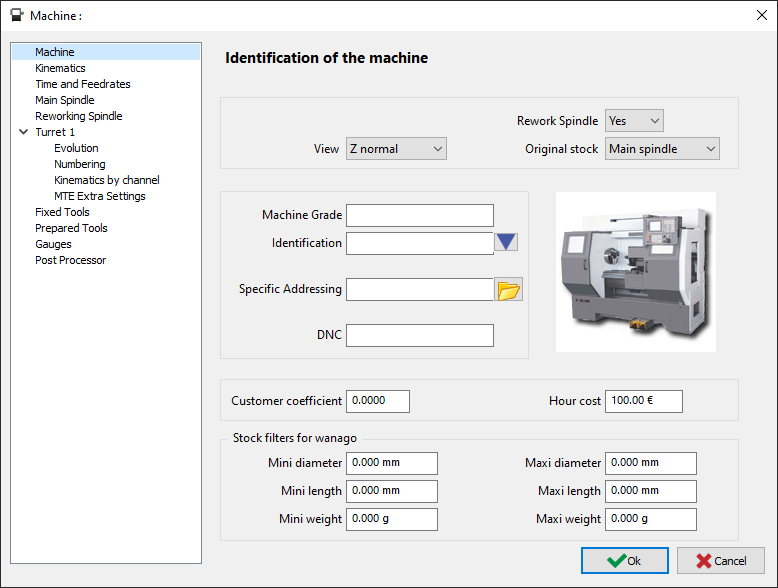

In Tornitura Orizzontale Tornitura , il dialogo si presenta come mostrato di seguito, dove si definiranno i diversi parametri relativi alla macchina.

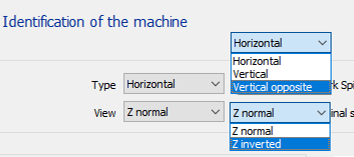

Tipo e Vista

Combinazioni

Risultati

Combinazioni

Risultati

Verticale & Z normale

Verticale & Z invertita

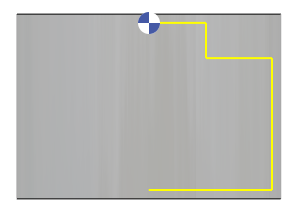

Verticale opposta & Z normale

Verticale opposta & Z invertita

Identificazione Macchina e Opzioni aggiuntive


Classe Macchina

Assegnando una classe macchina, si abilita il sistema a filtrare utensili e liste di operazioni in base alla compatibilità della classe macchina designata.

Esempio:
Se il file macchina è configurato con classe macchina 'A', allora:

  • Utensili: Only those assigned to grade 'A' will be available for cycle definition.

  • Opelists: Only opelists matching grade 'A' will appear in the selection.

Machine grade.png

Identificazione Utensile Macchina

Qui è possibile definire un'identificazione più breve o speciale della macchina.

Ad esempio, può essere utilizzata per distinguere diverse macchine simili nel tuo reparto produttivo.

Si trova anche in alcuni contesti:

  • report come il dialogo informazioni macchina

  • può essere utilizzata dai post-processor.

Indirizzamento Specifico

Assegna un percorso di directory dedicato per tutti i file relativi alla macchina, inclusi Kinemac, materiali, utensili, tecnos e opelists. Particolarmente utile per l'elettroerosione per creare una sorta di ambiente per macchina.

All'interno di questa cartella specifica, tutte le sottocartelle devono avere i nomi corretti, altrimenti non verranno riconosciute.

es. il nome della sottocartella Materiali è 'mat'

DNC

Nome file di configurazione per le macro che gestiscono il trasferimento al controllore.

Opzioni Costo


Coefficiente Cliente

Un coefficiente designato per l'elaborazione di clienti specifici.

Costo Orario

Costo orario della Macchina

These values are used for the Stima dei costi .

Grezzo Minimo e Massimo Ammissibile per la Macchina

In Fresatura
In Tornitura

Filtri grezzo per WanaGO

I filtri grezzo includono criteri specifici per dimensioni e peso del grezzo.
I file macchina definiscono le dimensioni minime e massime del grezzo che una macchina può gestire, nonché il peso massimo del pezzo consentito.

Il peso è considerato solo se è caricato un file materiale con informazioni sulla densità.

Quando si seleziona una macchina con WanaGO, verranno suggerite solo quelle in grado di gestire il pezzo specificato.
