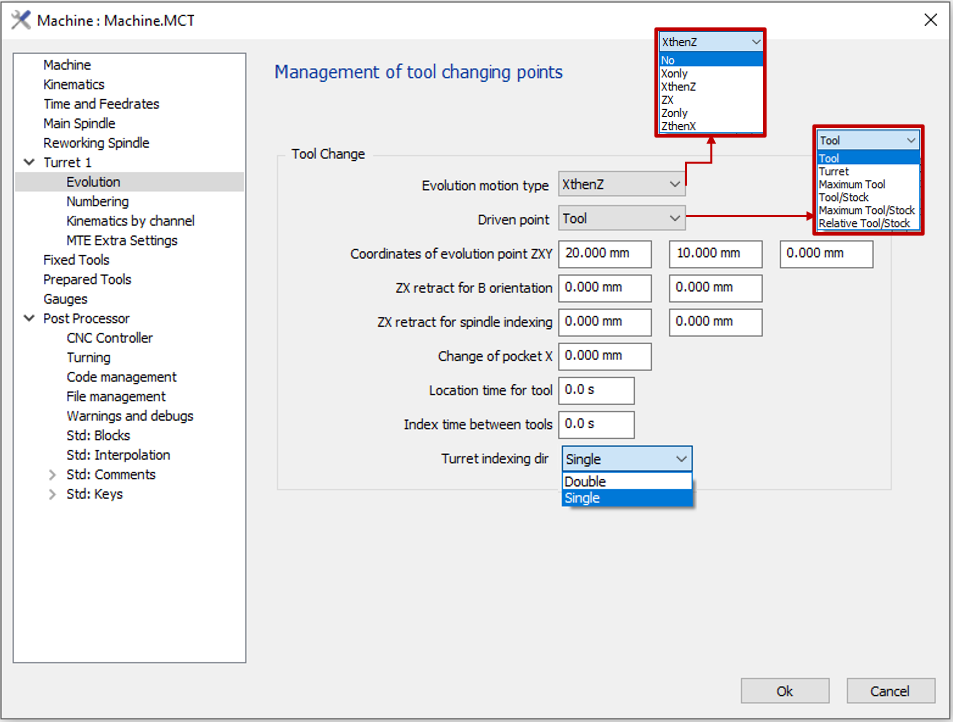

Il punto di avanzamento è il punto di cambio utensile. È accessibile nella finestra di modifica della macchina che consente varie configurazioni per la gestione dei punti di cambio utensile:
|
Tipo movimento avanzamento
|
The Evolution motion defines the tool movement at the end of machining to the tool change point based on the driven point chosen. The Evolution motion type can be of various configurations as visible on the image above; either motion only in X o Z, combinazione di movimento in X seguito da Z o viceversa, o un movimento diagonale lungo ZX. |
||
XthenZ
|
ZX
|
Zonly
|
|
Puoi guardare un video sulla destra che mostra alcuni tipi di movimento. |
Tipo movimento avanzamento
|
|
Punto pilotato
Il movimento dell'utensile è diretto dall'opzione Punto pilotato scelta e dai valori delle coordinate ZXY definite.
|
|||
|

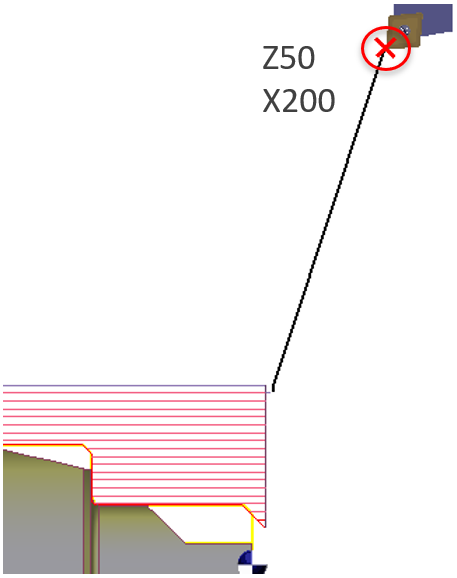

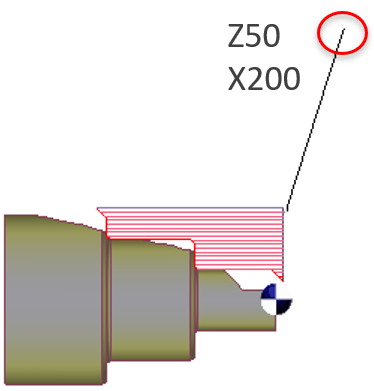

Opzione Utensile La punta dell'utensile si muoverà fino alle coordinate ZXY impostate. |
|

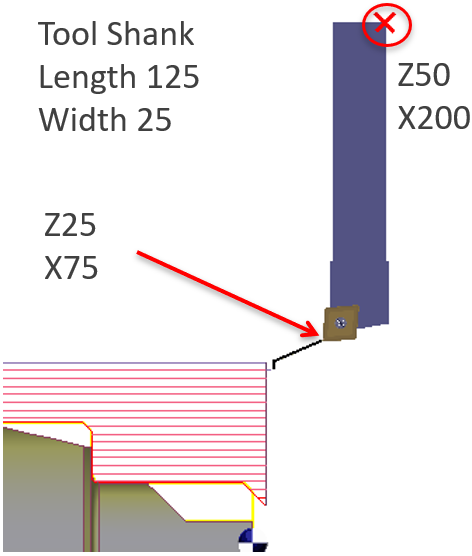

Opzione Torretta In questa opzione, l'utensile si muoverà fino a quando il punto dell'utensile tenuto nella torretta (indicato dalla croce rossa) si troverà alle coordinate ZXY definite. |
|
|

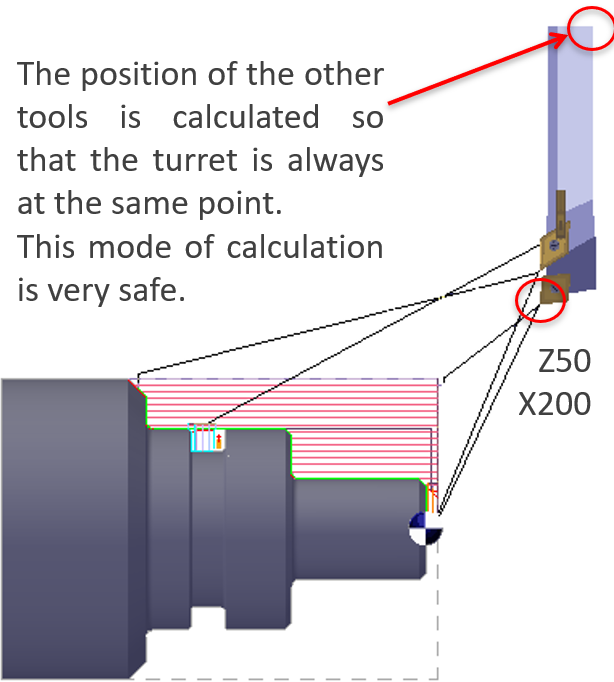

Opzione Utensile Massimo Viene preso in considerazione l'utensile più lungo utilizzato nel pezzo. Questo utensile si avvicina e si ritrae alle coordinate del punto di avanzamento. |
|

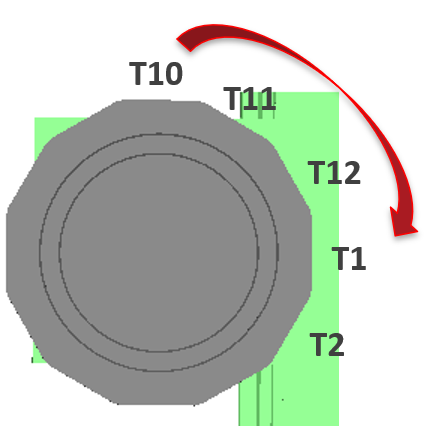

Opzione Utensile/Grezzo Relativo Come per Utensile Massimo, il calcolo viene eseguito in base all'utensile più lungo ma il più lungo del post tra T10 e T1 soltanto. Ciclo 1 : Utensile T10 Ciclo 2 : Utensile T1 |
|
|

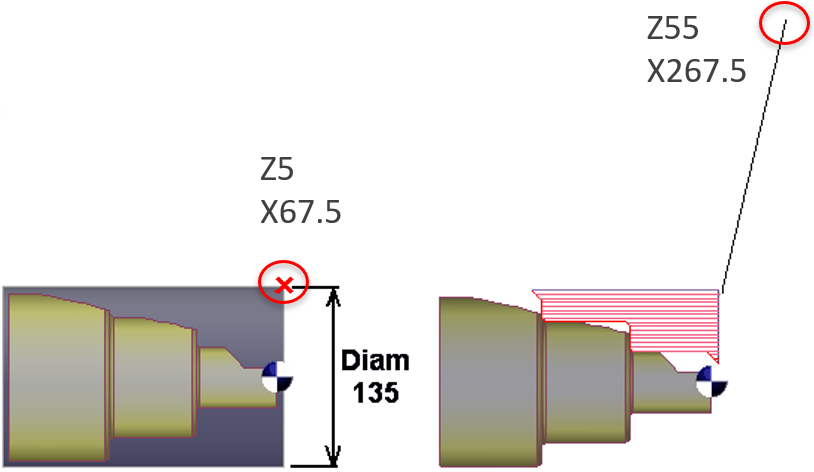

Utensile/Grezzo, Utensile/Grezzo Massimo Opzione Utensile e Opzione Utensile Massimo relativo al grezzo . Stesse opzioni di Utensile Massimo ma il calcolo non è assoluto ma relativo al grezzo rimanente . |
|
|
|
|

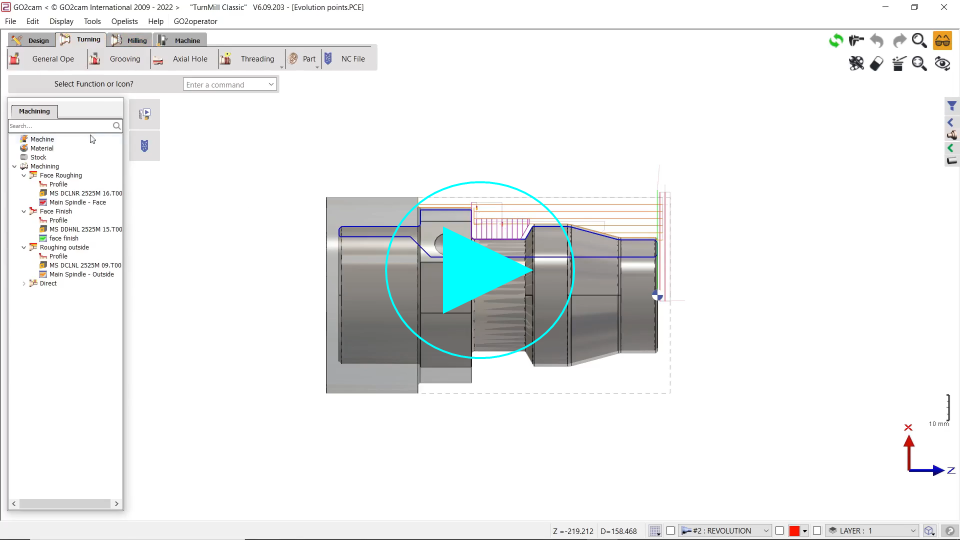

Troverai un video sulla destra che mostra esempi delle opzioni Utensile, Torretta e Utensile Massimo.
|
Punto pilotato
|
||
|

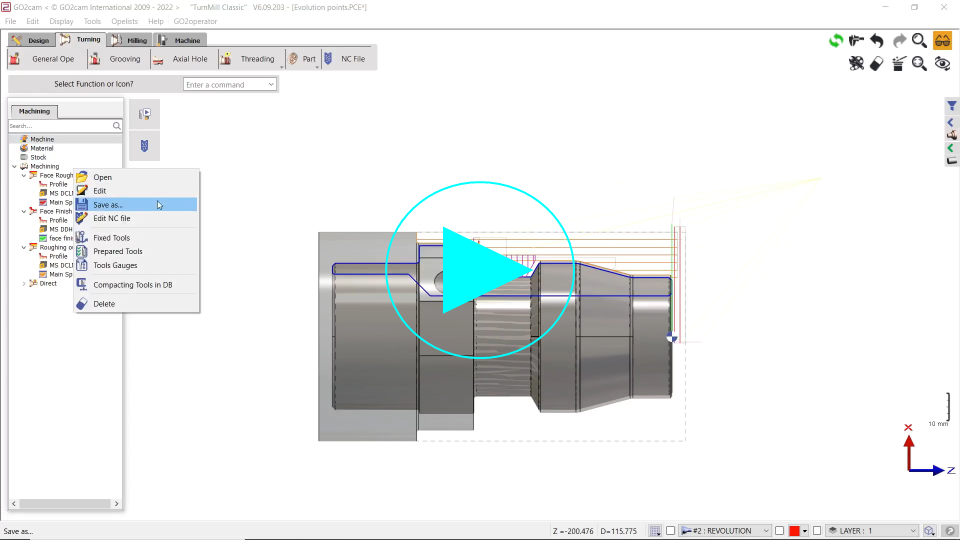

Troverai un video sulla destra che mostra un esempio dell'opzione Utensile/Grezzo. |
Utensile Punto Pilotato - Grezzo
|
||

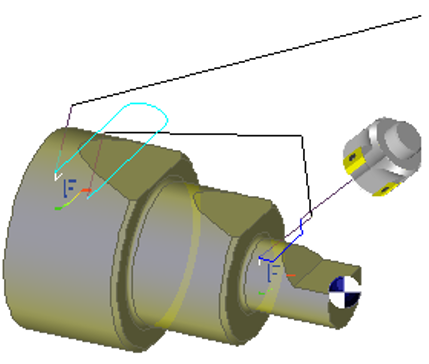

Ritiro ZX per orientamento B
|

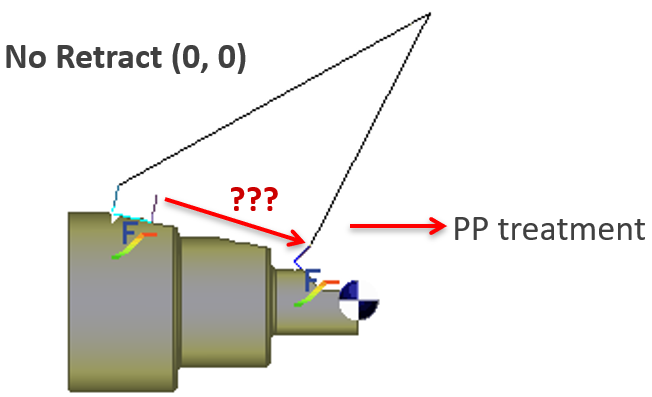

Questa opzione viene utilizzata in un caso molto speciale:
|
|
|

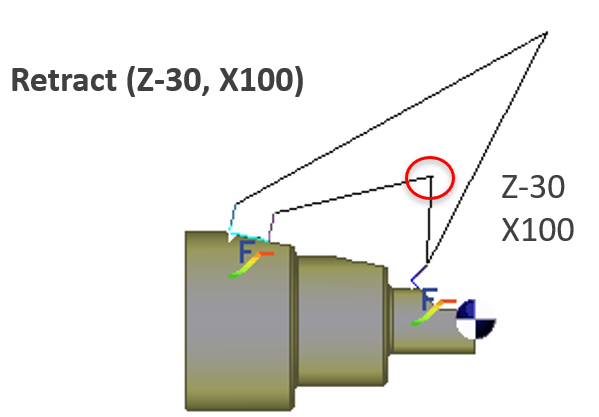

In questo caso, viene aggiunto un punto di ritiro per consentire il nuovo orientamento in sicurezza. |
|
|
|
Tempo Posizione/Indicizzazione
|

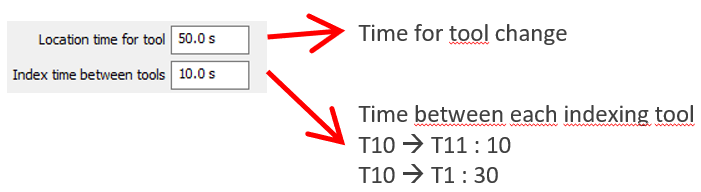

These 2 options, Tempo di posizionamento per utensile and Tempo di indicizzazione tra utensili , set the time for a complete tool change. Tempo di posizionamento per utensile is the time for a tool change between 2 cycles, excluding the time for tool indexing in the turret, which is defined by the Tempo di indicizzazione tra utensili . Devi definire il numero di utensili nella pagina Numerazione. |
|
|
Esempio: 1 cambio utensile tra ciclo 2 e ciclo 3= 50 s 3 indicizzazioni tra T1 e T10 = 3 x 10 s = 30 s Totale = 80 sec.

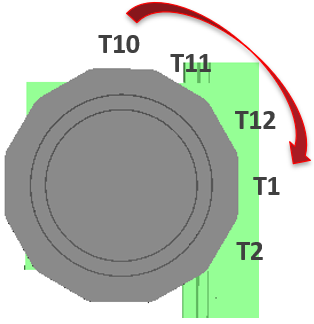

Se la direzione della torretta è singolo, non puoi girare da T10 a T1 ma solo da T1 a T10: 9 indicizzazioni! Tempo totale = 140 sec.
|
|
