Questa barra verticale permette di accedere rapidamente alle opzioni di visualizzazione degli elementi nell'area di lavoro:

• On the top is the Nascondi/Mostra dettagli [1] e finestra dei filtri [2] , which enables to hide geometric elements by type, by color, by layer, etc.

• Di seguito sono riportate le schede di visualizzazione per gli elementi considerati 'principali', ovvero lo solido [3] , il grezzo [4] , the symbols (vices, clamps…) [5] , and the tools [6] . Those buttons enable to hide/display those elements and to manage their transparency with a single click.

È possibile guardare un video sull'uso dei filtri in fondo alla pagina: Clicca qui

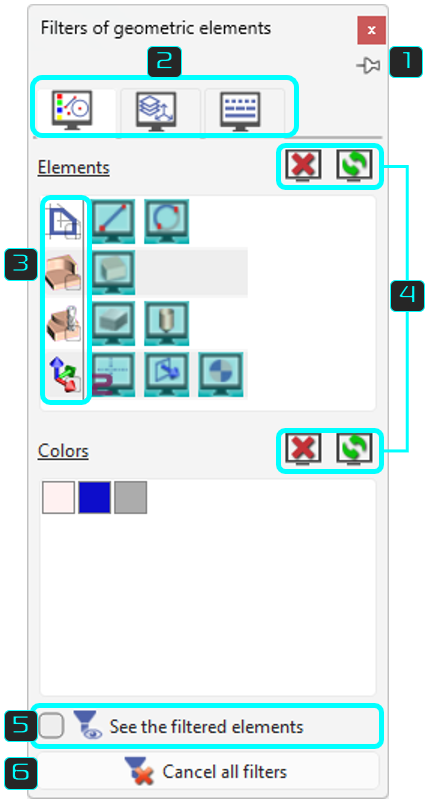

Fissa il filtro in modo che rimanga visibile sullo schermo.

3 schede geometriche principali

• Elementi & Colori : nasconde elementi o un colore specifico (es. tutti gli elementi blu).

• Livelli & Piani : nasconde elementi appartenenti a livelli o piani selezionati.

• Linee (Tipi & Spessori) : nasconde elementi per tipo di linea o spessore.

Filtra per famiglia di elementi

• 2D

• 3D

• Lavorazione

• Piani di lavoro

Annulla : reimposta tutti i filtri per il tipo di filtro corrente.
Inverti filtro : inverte la visualizzazione degli elementi che sono stati filtrati.
Esempio: filtra per blu, poi inverti per visualizzare solo gli elementi blu.

Mostra solo gli filtrati elementi:
Se selezionato, gli elementi filtrati rimangono visibili ma inattivi (non selezionabili).

Annulla tutti i filtri :
Reimposta tutti i filtri impostati nella finestra e annulla anche tutte le Nascondi azioni (dal menu Edita e dai menu contestuali).

È possibile guardare un video che dimostra la capacità: Cancellare tutti i filtri.

Ogni tipo di elemento ha la sua icona. Gli elementi attivi hanno la loro icona a colori e premuta (in blu). Per filtrare un tipo di elemento, ad esempio le quote, fare clic sull'icona e questa diventerà grigia.

Se una 'famiglia' è deselezionato : tutti gli elementi sono visibili.

Se una 'famiglia' è selezionato : tutti gli elementi sono nascosti.

Un trattino viene visualizzato se gli elementi di una famiglia sono sia nascosti che selezionati.

Per elettroerosione a filo:

Nella finestra dei filtri, c'è un'entità specifica per 'Punto di filettatura', che permette di distinguerli dai punti geometrici.

Fare clic sulla casella di colore in modo che tutti gli elementi di questo colore vengano filtrati. Apparirà quindi un'icona 'Utente' per mostrare il nuovo stato.

Casi speciali:

• 2 icone di colore sono speciali perché sono sempre assegnate a un tipo di elemento: elementi illimitati (linea, cerchio) e quote.

• A volte, un'icona di 'Avviso' appare su una casella di colore. Questa icona indica che alcuni elementi con questo colore sono stati filtrati da un altro tipo di filtro (tipo di linea, tipo di elemento, ecc.).

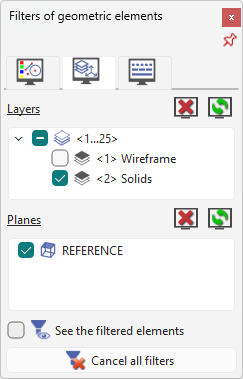

Per filtrare per piani e livelli , semplicemente deselezionare la casella corrispondente.

Tutti gli elementi appartenenti al piano o al livello deselezionato non sono più accessibili.

Nell'esempio a destra, tutti gli elementi del Livello 1 'Wireframe' sono filtrati.

A volte il '2' di GO2cam appare su un tipo di elemento. Indica che un filtro automatico è attivo. L'utente può annullare questo filtro automatico e quindi scegliere di vedere o meno l'elemento. Di conseguenza, ci sono 3 livelli di filtri, spieghiamolo con il grezzo:

Modalità automatica: GO2cam filtra il grezzo nei menu geometrici e lo mostra nella lavorazione.

Modalità utente: l'utente sceglie di vedere il grezzo in qualsiasi momento.

Modalità utente: l'utente sceglie di filtrare il grezzo in qualsiasi momento.

I filtri automatici vengono applicati su diversi tipi di elementi:

• Le linee, filtrate nella lavorazione,

• L'asse, filtrato nella lavorazione,

• Il grezzo, filtrato nella geometria,

• I simboli, filtrati nella geometria.

I sistemi di assi dei piani hanno un comportamento diverso:

In modalità automatica, il sistema di assi del piano corrente è sempre visualizzato.

In modalità attiva, i sistemi di assi di tutti i piani sono visibili,

In modalità inattiva non c'è alcun sistema di assi visibile.

Questi elementi sono i solidi , il grezzo , il simboli (morse, staffe...), e gli utensili . Le schede di visualizzazione sono contestuali, appaiono solo se gli elementi esistono. Dipendono anche da qualsiasi azione nei filtri: se un elemento è filtrato, la scheda di visualizzazione corrispondente scompare!

Sono possibili 2 azioni sui 4 elementi:

• Un clic sinistro sull'icona dell'elemento permette di nasconderlo (e visualizzarlo). Per impostazione predefinita l'elemento è visibile, quando è nascosto l'icona icona nuvola è posizionata su di esso.

Visibile

Nascosto

• un clic centrale sull'icona dell'elemento permette di attivare la trasparenza . La piccola freccia diventa verde per indicare il cambiamento.

Cliccando su questa freccia , sia verde che blu:

• si accede a uno slider per regolare la intensità della trasparenza .

• La casella di controllo viene utilizzata per attivare/disattivare la trasparenza.

• È anche possibile fare clic direttamente sulla freccia quando è blu per attivare e regolare la trasparenza.

In turning, the slider bars for part and stock also provide access to the defined Vista Sezione . The section is always done on the 2 elements at the same time.

È possibile guardare un video sull'uso dei filtri:
