Una volta montati tutti gli utensili nelle posizioni designate nella vostra macchina CNC, questo menu di controllo consente di simulare virtualmente l'intero processo di lavorazione, identificando e correggendo potenziali errori nel codice. Eseguendo essenzialmente il programma senza attivare la macchina stessa, è possibile garantire un funzionamento efficiente e preciso fin dal primo taglio.

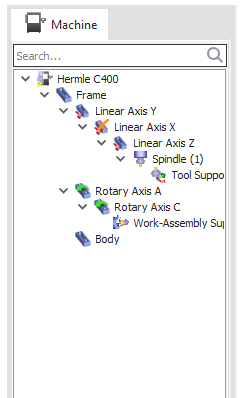

Questa scheda fornisce una visione completa di tutti i componenti definiti che compongono questa macchina. Ogni componente è rappresentato visivamente, offrendo una chiara comprensione della struttura della macchina. Facendo clic con il pulsante destro del mouse su qualsiasi componente, si aprirà un menu contestuale che offre diverse opzioni:

• Nascondi componente: Questa opzione consente di rimuovere temporaneamente il componente selezionato dalla vista. Ciò può essere utile per concentrarsi su parti specifiche della macchina o per semplificare la visualizzazione. I componenti nascosti possono essere facilmente visualizzati di nuovo tramite un'apposita opzione del menu.

• Rendi trasparente: Questa opzione aumenta la trasparenza del componente selezionato, consentendo di visualizzare più chiaramente i componenti sottostanti. Ciò è utile per visualizzare la struttura interna di macchine complesse o componenti con elementi sovrapposti.

• Informazioni: La selezione di questa opzione apre un pannello informativo dettagliato sul componente scelto. Questo pannello potrebbe includere specifiche come i vettori del componente, il tipo, l'origine o qualsiasi altro dato pertinente associato ad esso.

Facendo clic con il pulsante destro del mouse nell'ambiente di controllo si apre un menu a comparsa con queste opzioni:

• Visualizza Pezzo: Apre una nuova finestra con una vista ravvicinata della simulazione del pezzo MTE.

• Visualizza Ripresa Pezzo: Apre una nuova finestra con una vista ravvicinata per le operazioni di ripresa.

• Nascondi Tutto: Nasconde tutti i componenti nella vista 3D.

• Rendi Tutto Trasparente: Rende trasparenti tutti i componenti nella vista 3D.

• Analisi Cinematica: Analizza la cinematica e visualizza un report.

• Informazioni: Mostra informazioni sul componente selezionato.

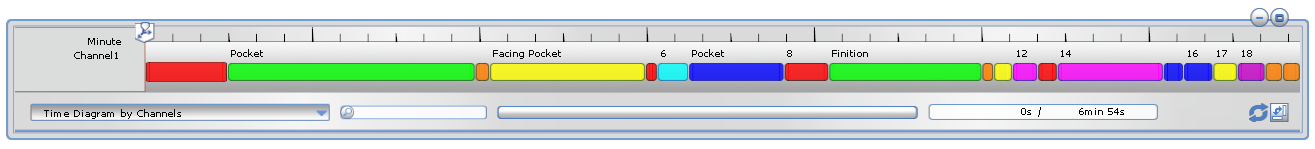

Nella tornitura e nella tornitura da barra, la grafica del diagramma di Gantt è stata rinnovata.

Può essere spostato ed è ridimensionabile!

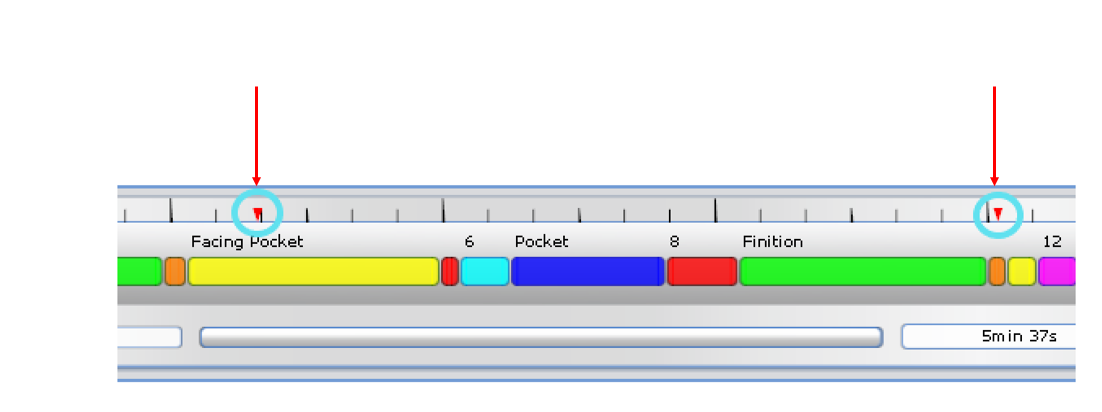

Il diagramma di Gantt dispone di un menu con clic destro che offre un controllo preciso sulla simulazione:

Navigazione Ciclo: Salta senza sforzo a punti specifici all'interno di un ciclo, come l'inizio, la fine o una particolare posizione definita dall'utente. Ciò consente un esame mirato dei momenti critici.

Modifica e Gestione Ciclo: Modifica direttamente cicli specifici, regola le opzioni di utensileria secondo necessità e attiva i ricalcoli per ottimizzare la simulazione.

Gestione Flusso di Controllo: Imposta strategicamente punti di interruzione per mettere in pausa la simulazione in punti predeterminati. Ciò facilita l'analisi approfondita e la risoluzione dei problemi.

• Analisi Collisioni: Per un ulteriore livello di sicurezza, la simulazione incorpora un'avanzata rilevazione delle collisioni. Questa funzione proattiva identifica potenziali conflitti, garantendo che il programma funzioni senza intoppi ed evitando incidenti imprevisti.

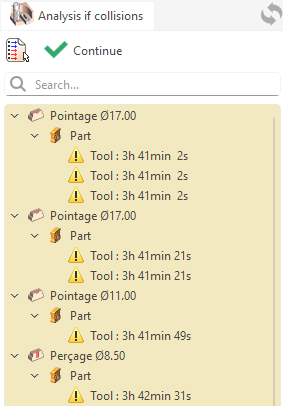

Albero Collisioni

L'albero è stato reimplementato in Qt, ora supporta la ricerca e rispetta correttamente le unità selezionate invece di visualizzare sempre i valori in millimetri.

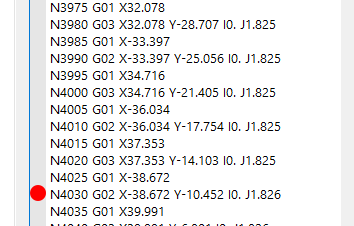

I punti di interruzione possono ora essere abilitati o disabilitati direttamente dalla finestra popup. Un punto di interruzione attivo (in rosso) metterà in pausa l'esecuzione, mentre un punto di interruzione disabilitato (in verde) consentirà di proseguire. Questa azione può essere eseguita dal diagramma di Gantt o dal programma CN.

I punti di cambio utensile sono ora visibili e visualizzano suggerimenti nella simulazione MTE.

Finestra Coordinate

Le origini del pezzo e della macchina sono modificabili con il pulsante in basso a destra.

Sono disponibili tooltip su icone e pulsanti.

Tutte le icone sono abbinate per la modalità scura e l'icona di rotazione ora indica chiaramente se influisce sul grezzo, sull'utensile o su nessuno dei due.

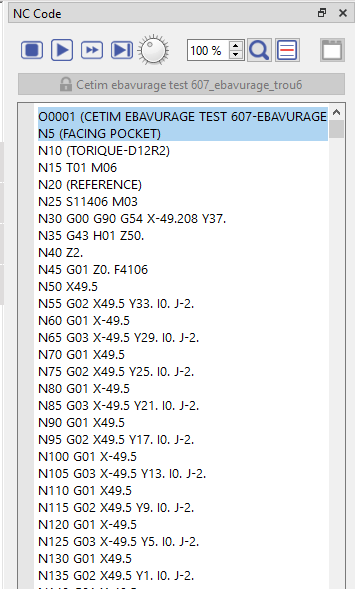

Questi controlli consentono di controllare la simulazione del codice NC e di visualizzare il codice NC in modo più dettagliato:

• Pulsante avvio/arresto: Questo pulsante viene utilizzato per avviare e arrestare la simulazione del codice NC.

• Pulsante avanzamento passo passo: Questo pulsante viene utilizzato per scorrere il codice NC una riga alla volta.

• Pulsante ciclo successivo: Questo pulsante viene utilizzato per simulare il ciclo successivo del codice NC.

• Manopola per controllare la velocità di simulazione: Questa manopola viene utilizzata per regolare la velocità della simulazione.

• Lente d'ingrandimento: Questo pulsante viene utilizzato per aumentare o diminuire le dimensioni del codice NC nella finestra.

• Pulsante di ricerca: Questo pulsante viene utilizzato per cercare una coordinata specifica nel codice NC.

• Pulsante Vai alla riga: Questo pulsante viene utilizzato per passare rapidamente a un numero di riga specifico nel codice NC.
