L'Ambiente Macchina Utensile (MTE), un modulo opzionale all'interno di GO2cam, agisce come un ambiente di lavorazione virtuale per simulare e ottimizzare i processi prima che inizi la lavorazione fisica.

Funzionalità Chiave

  • Simulazione realistica del percorso utensile: MTE si distingue simulando non solo i percorsi utensile programmati ma anche i movimenti inter-ciclo, i cambi utensile e le azioni macchina (movimenti assi, rotazioni tavola) pre-calcolati dal post-processor specifico della macchina. Questo approccio olistico fornisce una rappresentazione altamente realistica dell'intero processo di lavorazione.

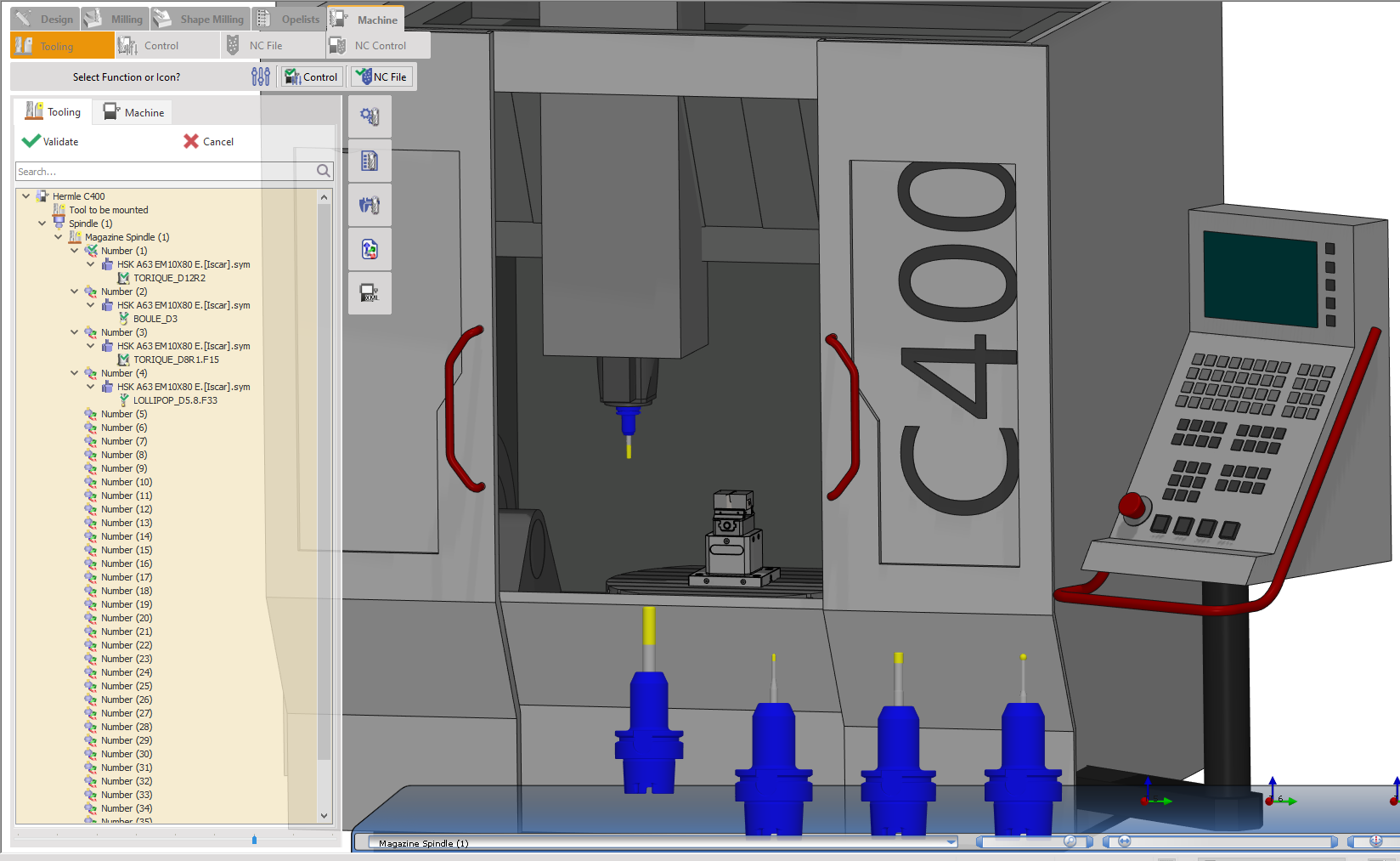

Esempio di MTE in Fresatura

  • Definizione e gestione semplificata degli utensili: MTE semplifica il processo di definizione e assegnazione dei numeri agli utensili utilizzati in un progetto di lavorazione. Questa interfaccia intuitiva garantisce un'organizzazione efficiente degli utensili e riduce il rischio di errori.

Principi

  • Dipendenza dal Post-Processor: A differenza delle simulazioni CAM convenzionali, MTE si basa su un file macchina con un post-processor caricato. Questi dati del post-processor forniscono informazioni cruciali sui movimenti inter-ciclo e sulle azioni macchina, consentendo a MTE di generare una simulazione altamente accurata.

  • Definizione della cinematica della macchina: MTE richiede un modello CAD 3D predefinito della specifica macchina utensile utilizzata nel processo di produzione. Questo modello, formattato nel formato file X_T, raffigura accuratamente la cinematica (movimenti) della macchina. La creazione di questo modello comporta tipicamente la collaborazione con un tecnico di GO2cam International o un rivenditore per garantire la compatibilità con il post-processor.

Compatibilità Macchina

MTE offre un'impressionante compatibilità con una vasta gamma di macchine utensili, integrandosi perfettamente con la maggior parte delle configurazioni di lavorazione convenzionali. Questa versatilità consente agli utenti di sfruttare le capacità di MTE per un ampio spettro di applicazioni di produzione.

L'attivazione del modulo MTE nella tua licenza GO2cam sblocca una nuova scheda. Questa scheda offre tre menu dedicati per:


  1. Utensili : Questo menu consente di definire e gestire gli utensili che utilizzerai nel tuo progetto di lavorazione. Ciò include l'assegnazione dei numeri utensile e la garanzia di compatibilità con la configurazione macchina scelta.

  2. Controllo : Il menu Controllo fornisce un set completo di opzioni per manipolare e personalizzare l'ambiente di simulazione MTE. È probabile che tu possa utilizzare questo menu per avviare, mettere in pausa e regolare la riproduzione della simulazione, o accedere a viste e impostazioni specifiche per un'analisi più dettagliata.

  3. File NC: This menu facilitates interaction with the NC file that drives the MTE simulation. You can potentially access information within the NC file, such as specific toolpaths or machine commands, for further verification and optimization of your machining process.

▶️ Guarda un video di introduzione a MTE con un esempio.
