Définition

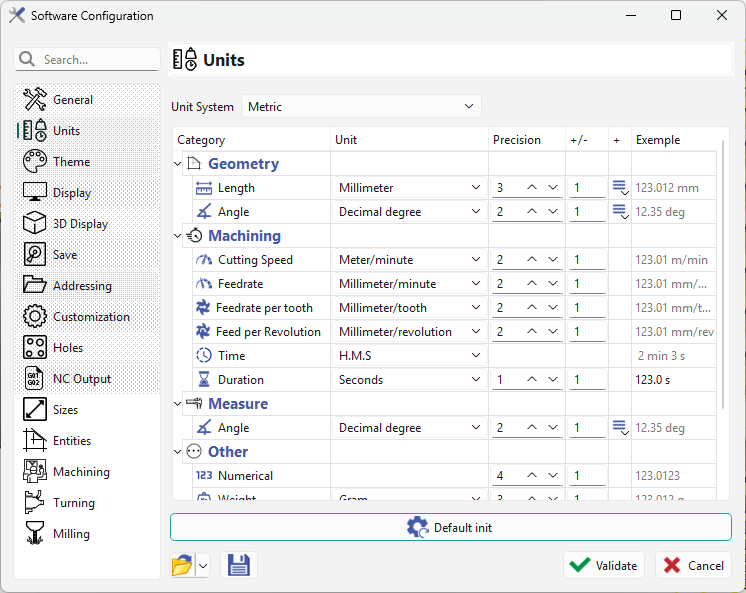

Sur cette page, nous définissons toutes les unités du logiciel.
Vous pouvez changer la Système d'unités entre Métrique et Impérial .

Même dans le système impérial, vous pouvez personnaliser une unité pour avoir une métrique unique.
Aussi, dans les Librairies d'outils et technos , nous avons ajouté le choix de l'unité (métrique ou impériale) pour gérer le cas où l'on travaille avec une unité différente de celle en cours.

Nous avons 4 catégories principales :

  • Géométrie

  • Usinage

  • Mesure

  • Autre


Description et Utilisation

Temps et Durée :

Les catégories Durée et Temps pour les unités d'Usinage sont différentes :

  • Temps est utilisé pour le calcul du temps d'usinage (Typiquement en HMS)

  • Durée est l'unité de la temporisation par exemple

Cela permet d'avoir la même unité mais des précisions différentes, notamment dans le cas de la temporisation. Celles ci sont typiquement en secondes et il est préférable d'avoir un contrôle sur la valeur en millisecondes.

Units - Time V611.png

Units - Duration V611.png

Duration Unit.png

Dans les colonnes suivantes :

Catégorie

Liste de toutes les unités du logiciel.

Unité

Sélectionner l'unité parmi métrique ou impériale.

Précision

Insérer la valeur de la précision.

+/- (Valeur d'incrémentation)

Définir une valeur d'incrémentation lors d'une quelconque opération (Conception, Sélection géométrique, etc.).


+ (Options complémentaires)


Disponible pour Longueur et Angle uniquement. Choisir de voir l'unité comme un symbole ou en abréviation forme.

Exemple

Aperçu de l'unité.

▶️ Vous pouvez regarder une vidéo sur le Système d'unités :

Improvements in Units Configurability.png
