Définition de dépouilles sur les entités d'un profil, elles peuvent être constantes ou évolutives, on peut ajouter des congés sur les angles vifs. Cette fonction est disponible aussi bien en érosion qu'en fraisage.

Vous pouvez regarder une vidéo en bas de page : cliquez ici

• Cliquer sur la géométrie.

• Vérifier le sens du profil avec la flèche, si celui ci n'est pas correct faire un clic droit et choisir Inverser le sens.

• Cliquer sur la première entité du profil

• Choisir Milieu

• Cliquer sur la dernière entité du profil (la même entité dans notre cas)

• choisir Milieu

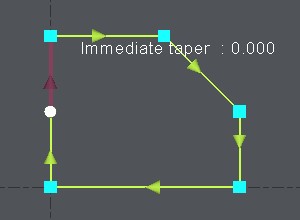

Le point de départ est blanc, la première entité est rouge foncé.

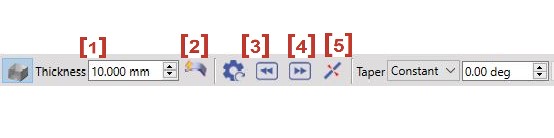

• Saisir l' épaisseur de la pièce : Epaisseur = 10.00 mm [1]

• Choisir le sens de la dépouille : en dessous de la géométrie ou au dessus [2]

• Vous pouvez coupe certaines entités avec [5] : you have first to select the element to cut with a click or with [3] and [4] .

• Saisir l' valeur de la dépouille sur la première entité.

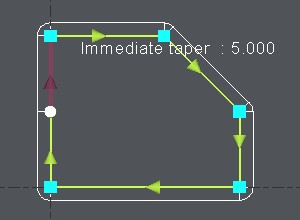

  Une dépouille constante est définie tout le long du profil, avec des congés coniques dans les angles.

Si besoin, vous pouvez maintenant changer la valeur de dépouille entité par entité : cliquer sur l'entité à modifier, ou utiliser les boutons [3] and [4] to select the previous or the next element.

Sur une seule entité :

Click on the element, choose [1] and type in the starting value and the ending value of the evolutive taper.

Sur diverses entités :

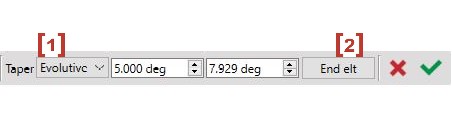

Click on the first element, choose [1] and type in the starting value and the ending value of the evolutive taper. Then click on End elt [2] and click on the last element.

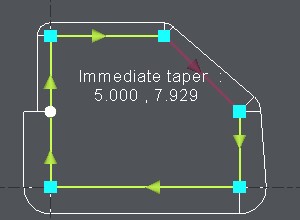

L'exemple ci contre montre une dépouille évolutive sur 2 entités de 5° à 10° , GO2cam calcule et affiche la dépouille entité par entité, ici la première entité va de 5° à 7.929° et la suivante de 7.929° à 10° .

Par défaut, une fois la première dépouille définie, GO2cam génère automatiquement des congés coniques sur les angles vifs. Vous pouvez bien sûr le modifier :
Sélectionner un congé en cliquant dessus ou avec [1] :

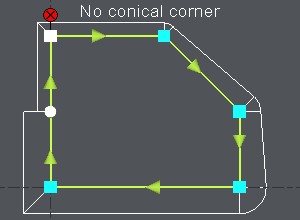

• If you want to cancel the corner, uncheck the box [2] , there is no more conical corner on the angle chosen.

• Pour annuler tous les congés, décocher la case et cliquer sur le bouton Tous.

Note sur les congés : vous pouvez aussi définir des congés automatiques dans la page stratégie du cycle de dépouille. Dans ce cas ils sont définis sur tout le profil. Ceci n'est pas lié aux congés que vous pouvez définir ici dans la fonction dépouille.

• Si vous voulez Pas de congé : définir Pas de congé sur la fonction dépouille et PAS de congé dans la stratégie du cycle.

• Si vous voulez des congés à chaque angle : soit vous les définissez ici dans la fonction dépouille, soit vous pouvez les définir dans la stratégie.

• Si vous voulez certains congés : définissez les exactement dans la fonction dépouille et définissez Pas de congé dans la stratégie.

Pour choisir un autre profil pour définir une dépouille, ou pour quitter la fonction, cliquer à nouveau sur la fonction Dépouille sur Profil.

Vous pouvez aussi quitter la fonction avec la Touche Echap ou en choisissant un autre menu ou fonction dans GO2cam.

La dépouille n'est pas affichée tant que vous n'avez pas fait la sélection dans l'éditeur d'usinage.
Lire aussi : Sélection dépouille

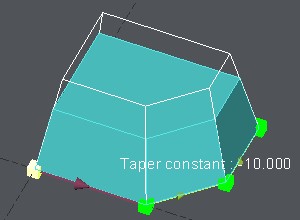

L' affichage de la dépouille est grandement modifiée.

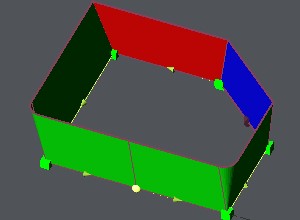

La visualisation est en 3D et avec une convention de couleur :

• bleu : no taper

• vert : taper (in die mode)

• rouge : undercut (in die mode)

En mode punch, vert et rouge sont logiquement inversés.

Le choix du mode Die/Punch se fait dans la zone de dialogue avec un bouton.

Vous avez aussi la possibilité d'afficher les faces colorées en transparence ou non avec l'icône :

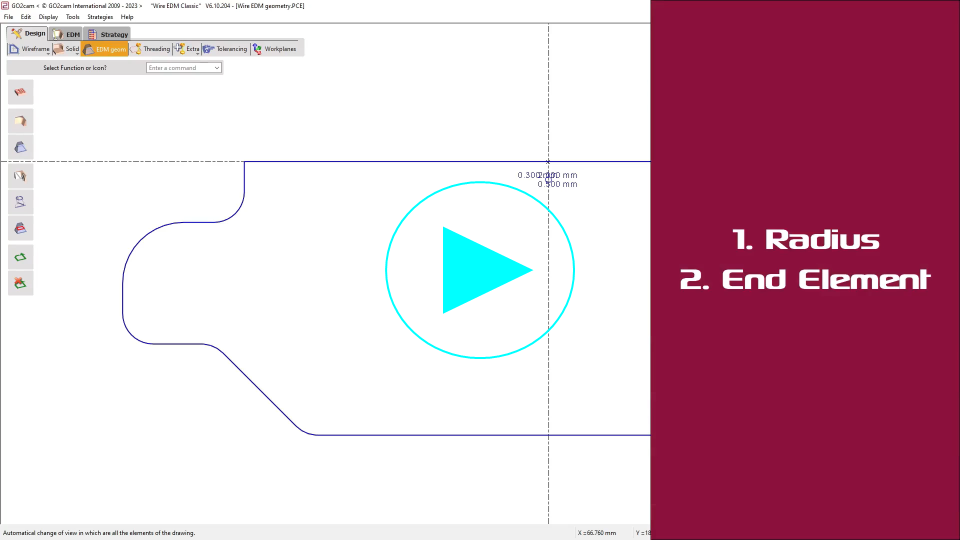

Vous pouvez regarder une vidéo d'un exemple du processus :
