Création d'un trou normalisé en définissant son type, son diamètre et sa profondeur. Une gamme d'opérations est automatiquement définie pour l'usinage.

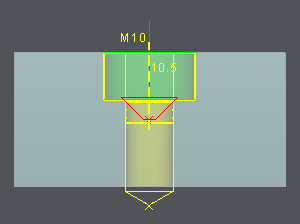

• le trou est une entité 3D avec des valeurs de diamètre et de profondeur affichées à l'écran.

Éditeur de trous : utile pour modifier le type de trou ou ses valeurs. Éditer élément (Ctrl-H) sur un trou permet de modifier sa position uniquement.

• Les trous standards sont aussi directement accessibles dans plusieurs fonctions de GO2cam :

Affectation des trous

Reconnaissance de trou solide

Trou radial

Trou axial

Trou incliné

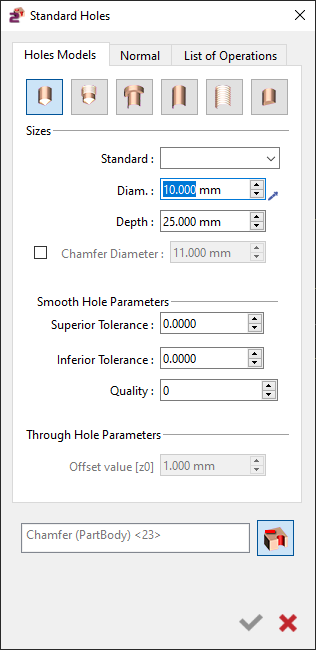

a. Choisir le type de trou dans la zone de dialogue :

Trou borgne lissé trou

Trou borgne fileté trou

Trou débouchant lamé trou

Trou débouchant lissé trou

Trou débouchant fileté trou

Trou lissé à fond plat

b. Définir ou non un chanfrein en haut du trou.

Pour définir un chanfrein, activer la case à cocher pour Chanfrein Diamètre et insérer la valeur du diamètre.

c. Si le trou est normalisé, remplir le champ Standard (ex: M6).

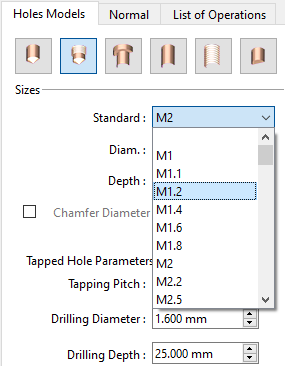

Si vous devez définir un trou normalisé tel qu'un M10, pour la plupart des modèles, vous pouvez accéder à une liste déroulante dans le champ Standard avec les différents modèles. Sélectionnez celui qui convient et les paramètres seront mis à jour automatiquement.

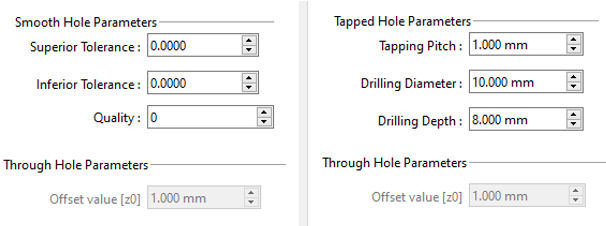

d. Paramétrage des paramètres complémentaires

Les paramètres complémentaires sont accessibles sous la section Paramètres Paramètres

Les paramètres concernant le type de trou défini, tels que le pas de filetage et le diamètre et la profondeur d'une opération de lamage sont accessibles ici.

Pour les trous normalisés, les valeurs sont automatiquement remplies et proviennent des fichiers standards GO2cam, Standard.csv pour les trous filetés et lamés et Tol.csv pour les trous alésés.

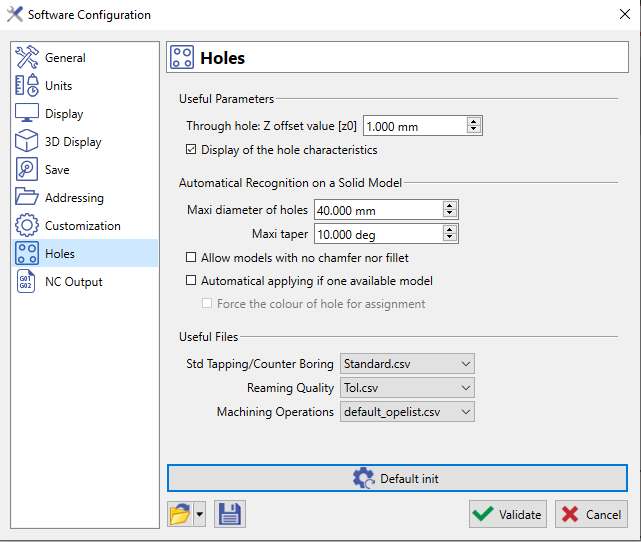

Vous pouvez définir vos propres fichiers standards au format csv csv et les sauvegarder dans le répertoire GO2cam\Holenor . Déclarez-les ensuite dans Outils/Options/Trous

Cette page permet de Onglet : direction des trous définir la direction normale

des trous.

Vous pouvez donner la direction du vecteur en axe X, Y et Z. Par défaut, la position est X0 Y0 Z1, pour être positionné dans la direction Z du plan de référence.

Une Gamme d'opérations gamme d'opérations est automatiquement associée aux Trous standards

en fonction du type et des caractéristiques du trou.

Cette commande fournit les moyens d'ajuster les opérations de la liste et de modifier leurs paramètres.

Cliquez ici pour savoir comment gérer et modifier la Gamme d'opérations

Choisir Trou débouchant lamé trou

Cocher la case pour le Chanfreinage.

Choisir M10 dans le champ standard : le champ diamètre est pour le diamètre de perçage ; il est automatiquement rempli (10.5 mm). La profondeur n'a pas d'importance, les trous lamés sont toujours débouchants.

Cliquer sur le dialogue des paramètres ; le lamage diamètre (20.4 mm) et la hauteur (10.5 mm) sont automatiquement définis, ainsi que le diamètre du chanfrein (11.55 mm).

Vous pouvez modifier ces valeurs si vous le souhaitez.

Il suffit maintenant de cliquer pour placer le trou à l'écran.

Choisir Trou borgne fileté trou

Cocher la case pour le Chanfreinage.

Choisir M14 dans le champ standard : le champ diamètre est pour le diamètre de filetage ; il est automatiquement rempli (14 mm). Entrer une valeur pour la profondeur de filetage (exemple 27 mm) pas

(2.0) , le Sous le dialogue des paramètres ; le Pas de filetage diamètre de perçage (12 mm) et le diamètre de lamage diamètre du chanfrein (15.40 mm) sont automatiquement définis. Enfin, la profondeur de perçage doit être définie par l'utilisateur. Si elle n'est pas correcte par rapport à la profondeur de filetage, un message d'erreur s'affiche en bas du dialogue.

Vous pouvez modifier ces valeurs si vous le souhaitez.

Il suffit maintenant de cliquer à l'endroit où placer le trou à l'écran.
