Introduction
Cette méthode permet de calculer toutes les iles à une altitude donnée en considérant le brut comme la poche .
À première vue, le résultat obtenu pourrait passer pour une section, mais il n'en est rien : le calcul prend en compte toute la matière qui se trouve au dessus de l'altitude donnée . Il gère donc les formes en contre dépouille et comme il est calculé à partir du brut, il gère également l' usinage multi-faces .
Caractéristiques :
1. Rayon de fond :
Comme tout autre type de profil, s'il y a un rayon au fond de la poche, le profil est créé décalé de la valeur du rayon.
Un symbole signale la présence d'un rayon au fond et sa valeur est affichée dans le label.
Le rayon de fond peut servir uniquement de caractéristique visuelle sans aucune fonction mécanique. Pour l'exclure de l'usinage, l'option Lecture sur solide doit être positionnée sur Non dans la page Options de chaque cycle. Si elle est positionnée sur Oui , le cycle usinera le rayon en maintenant la valeur de crête spécifiée dans la Options page.
2. Le brut est la poche :
L'engagement de l'outil se fera toujours à l'extérieur de la matière. Ce qui est créé par le profil silhouette sont les iles, c'est-à-dire la matière qui n'est pas usinée .
3. Altitude de sélection :
Plusieurs calculs de silhouette peuvent être effectués, car chacun variera en fonction de l'altitude de calcul sélectionnée.
Conseil :
Ce type de profil est dédié au balayage et à l' ébauche contour opérations.
Il ne sera pas efficace pour usiner des poches fermées, ou toute forme intérieure.
Méthodologie
-
Clic droit pour sélectionner Silhouette
-
Cliquer une face pour donner l'orientation de l'outil.
-
Donner l'altitude de calcul (Z fond)
Exemples
|

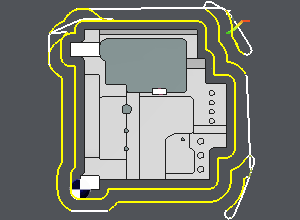

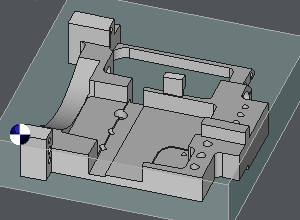

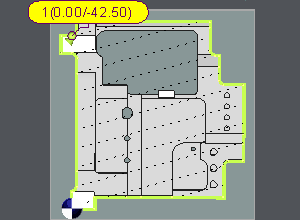

Ébauche contour Cliquer n'importe quelle face plane sur cette pièce. Pour être sûr d'obtenir toute la silhouette de la pièce et de programmer une ébauche contour, sélectionner le Z le plus bas . Ce qui est calculé est la matière évitée lors de l'usinage, le brut est la poche. |
|
|
|
|

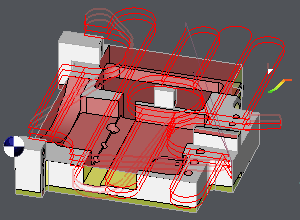

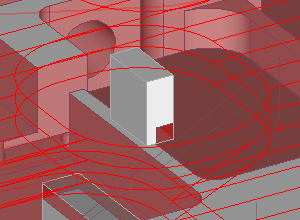

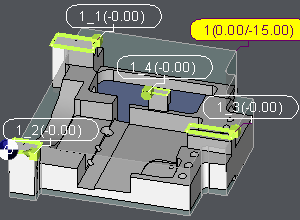

Balayage ébauche Dans ce cas, une seule opération d'ébauche est à effectuer de Z0 à Z-15. Une face plane est sélectionnée, et la valeur Z est définie soit par saisie directe, soit par référence à une arête de solide. Toutes les iles à éviter sont calculées et positionnées automatiquement à Z0. Comme illustré dans la troisième image, l'île numéro 4 présente une forme en contre dépouille. Le profil est généré avec précision pour s'adapter à cette géométrie. |
|
|
|
