Introduction
Ceci représente la méthode standard. En sélectionnant une face plane , la poche correspondante est créée automatiquement, avec des îlots reconnus automatiquement. L'altitude de fond correspond à l'altitude de la face du solide, tandis que l'altitude de départ est déterminée à partir du brut.
Caractéristiques
1. Rayon de fond :
Comme tout autre type de profil, s'il y a un rayon au fond de la poche, le profil est créé décalé de la valeur du rayon.
Un symbole signale la présence d'un rayon au fond et sa valeur est affichée dans le label.
Le rayon de fond peut servir uniquement de caractéristique visuelle sans aucune fonction mécanique. Pour l'exclure de l'usinage, l'option Lecture sur solide doit être réglée sur Non dans la page Options de chaque cycle. S'il est réglé sur Oui , le cycle usinera le rayon en conservant la valeur de crête spécifiée dans la page. Options Poches ouvertes
2. Ce profil reconnaît si un flanc est ouvert ou fermé. :
La convention de couleur est la suivante :
vert clair : élément fermé
-
rouge foncé : élément ouvert
-
Le cycle prendra ces informations en compte, en débordant selon la valeur donnée dans la page stratégie.
Îlots
3. Ils sont créés automatiquement à la bonne altitude. :
Conseil :
vraies poches
, par opposition à d'autres profils qui sont très efficaces pour le surfaçage et les zones ouvertes. Ce type de profil doit être utilisé en cas de nombreux îlots
à éviter. Ce n'est pas la meilleure façon d'usiner des poches avec de nombreux niveaux Z et sous-poches, mais c'est très efficace lorsqu'il y a Méthodologie
Clic droit pour sélectionner Face inférieure
-
Cliquer sur une face
-
Modifier éventuellement les altitudes
-
Exemples

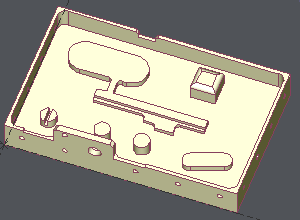

Poche avec de nombreux îlots à différentes altitudes
|

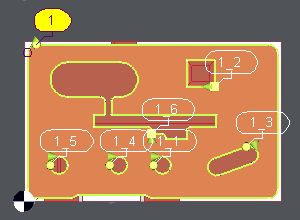

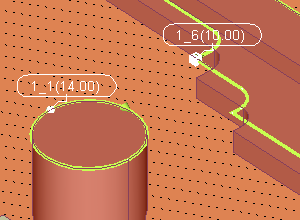

En cliquant sur la face inférieure, le profil 1 est créé et 6 îlots sont reconnus. Les altitudes des îlots sont lues automatiquement sur le solide. Comme montré sur la 3ème image, si un îlot a deux altitudes différentes, la plus haute est prise pour laisser de la matière pour la finition. Poche avec un rayon au fond |
|
|
|
|

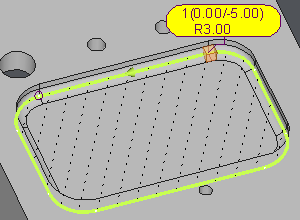

À droite, le symbole indiquant un rayon de fond peut être observé, avec sa valeur correspondante affichée sur le label. Le profil est décalé de la face inférieure de la valeur du rayon. Silhouette |
|
|
|
