Introduction

Cette méthode représente un cas particulier où une poche est créée à partir des arêtes du solide plutôt que d'une face, comme dans d'autres cas. Elle est conçue pour répondre à deux situations spécifiques : une forme sans fond ou une forme avec un fond non plat.

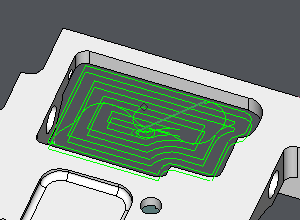

Caractéristiques

  1. Le profil affiché doit être fermé ; une poche « profil » ouverte ne peut pas être créée.

  2. Attention : les formes en contre dépouille ne sont pas supportées. Le profil créé doit être vérifié avant la programmation du cycle.

Conseil :

Ce type de profil est destiné aux formes où une face plane ne peut être sélectionnée.

Les deux cas principaux sont :

  • une poche traversante

  • une poche avec un fond non plat.

Méthodologie

  1. Clic droit pour sélectionner Escargot

  2. Cliquer sur une face plane.

  3. Cliquer sur une arête de la zone à usiner.

  4. Donner le Z fond de la poche

Exemples

Poche traversante

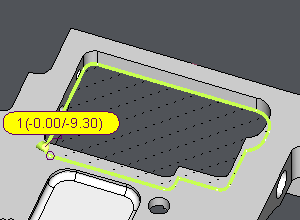

Tout d'abord, la face plane contenant l'arête est sélectionnée.

Ensuite, une arête de la poche à usiner est indiquée.

La valeur Z fond est ensuite spécifiée en sélectionnant le bas de la paroi, qui se trouve à Z-9.3. Le profil est créé à cette altitude, bien qu'il puisse être ajusté dans la boîte de dialogue si désiré.

Dans ce cas, la poche pourrait être usinée depuis les deux côtés opposés ; alternativement, l'altitude du fond pourrait être modifiée pour usiner en une seule passe.

Poche avec fond non plat

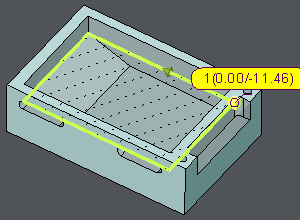

Tout d'abord, la face plane contenant l'arête est sélectionnée (dans ce cas, la face supérieure).

Ensuite, une arête de la poche requise est indiquée.

La valeur Z fond est ensuite spécifiée en sélectionnant l'altitude où commence la pente.

Cette configuration permet d'effectuer une passe d'ébauche de la poche sans inclure la face en pente.
