Introduction

Cette méthode utilise le même calcul que le profil de type Silhouette mais au lieu de créer les îlots, elle crée les poches intérieures aux îlots.

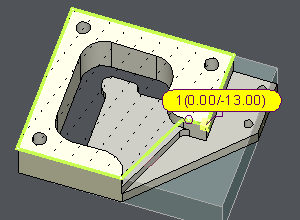

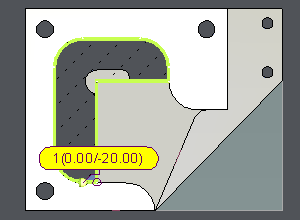

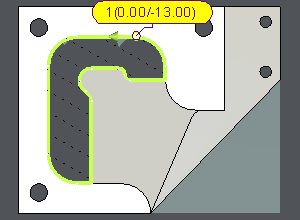

Voici un exemple : même sélection, à gauche avec 'Poche silhouette', au centre avec ' Silhouette', à droite avec 'profil'.

Dans ce cas, il n'y avait pas d'autre solution pour créer la poche désirée (pas de face de fond, le profil ne gère pas la forme en contre dépouille)

Caractéristiques

1. Rayon de fond:

   1. Comme tout autre type de profil, s'il y a un rayon au fond de la poche, le profil est créé décalé de la valeur du rayon.

   2. Un symbole signale la présence d'un rayon au fond et la valeur est affichée dans le label.

   3. Le rayon de fond peut servir uniquement d'effet visuel, sans caractéristiques mécaniques. Pour éviter de l'usiner, régler l'option Lecture sur solide sur Non dans la page Options de chaque cycle. Lorsqu'elle est réglée sur Oui , le cycle usine le rayon en respectant la valeur de crête spécifiée dans la page Options.

2. Comme la silhouette de type, la silhouette de poche gère les formes en contre dépouille .

3. Plusieurs profils peuvent être disponibles, permettant la sélection d'un ou de tous. Dans certains cas, aucun profil n'est détecté.

4. La silhouette de poche reste active même après usinage. Elle peut être supprimée sans affecter les cycles qui la référencent.

Méthodologie

1. Clic droit pour sélectionner Poche silhouette

2. Cliquer sur une face pour donner l'orientation de l'outil.

3. Donner l'altitude de calcul (Z de fond)

4. Si des profils sont détectés, sélectionner le profil désiré, ou cliquer sur le fond pour sélectionner tous les profils.
