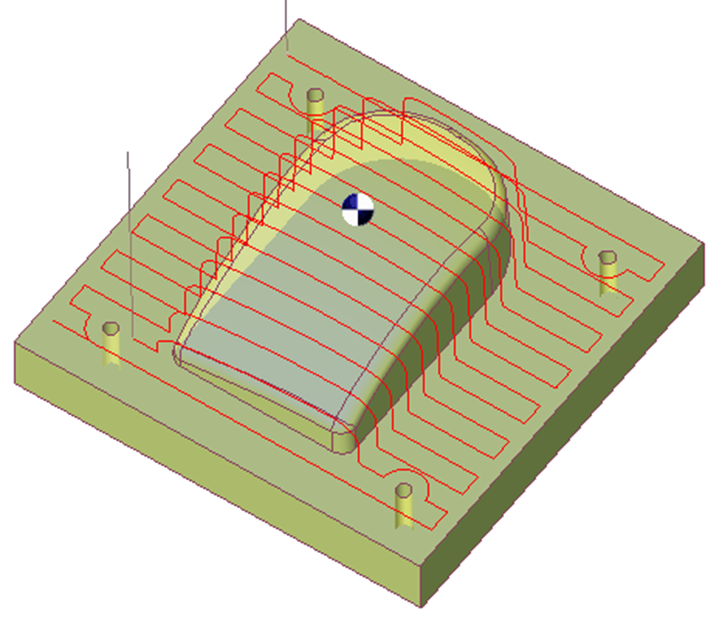

Finition par plan parallèle travaille par passes parallèles suivant la surface, avec un pas constant dans le plan. Sur les pièces comportant des parois verticales, le pas constant dans le plan laissera des stries sur ces parois.

• Projection d'une hachure 2D sur la pièce.
  GO2cam calcule pour chaque point le niveau en Z où l'outil doit se trouver.

• Calcul rapide du cycle

• Ce cycle est adapté pour l'usinage de matière tendre ou pour l'usinage de pièces à faible pente ou l'usinage de pièces à pente relativement constante.

Nous avons récemment (V6.09) modifié la répartition aléatoire des points (G1 en CN).

Ceci améliore la qualité visuelle de surface et respecte toujours la tolérance.

Zone de dialogue

Paramètres

Stratégie de surfaçage

Sens de surfaçage

Angle automatique

Angle

Limitation de l'usinage

Zone de limitation

Etendre l'usinage jusqu'à la limitation

Calcul du recouvrement

Recouvrement (Ratio outil)

Valeur de recouvrement (Ae)

Crête en XY

Surépaisseurs

Surépaisseur XY

Surépaisseur Z

Surépaisseur normale

Zone de dialogue

Paramètres

Sécurité (en Z)

Altitude plan de garde

Distance de sécurité

Approche et retour en Z

Altitude de retrait

Sécurité (en XY)

DS / Queue outil

Gestion du porte outil

Engagement et dégagement en XY

Distance d'entrée

Distance de sortie

Rayon d'entrée

Rayon de sortie

Angle rayon d'entrée

Angle rayon de sortie

Zone de dialogue

Paramètres

Conditions de coupe

Qualité

Vitesse de coupe

Avance par dent

Sens de rotation

Vitesse rotation

Unité avance

Numéro de gamme

Avance plongée

Arrosage spécifique

Numéro d'arrosage

Numérotation des outils

Nom outil

Numéro spécifique

N° correcteur longueur

N° correcteur diamètre

Champs utilisateurs

Commentaire

Moyen de contrôle

Montage fraisage

Zone de dialogue

Paramètres

Comportement sur les brides et composants

Gestion des collisions

Offset XY

Zone de sécurité

Offset Z

Calcul des courbes

Tolérance courbe

Pas de segmentation
