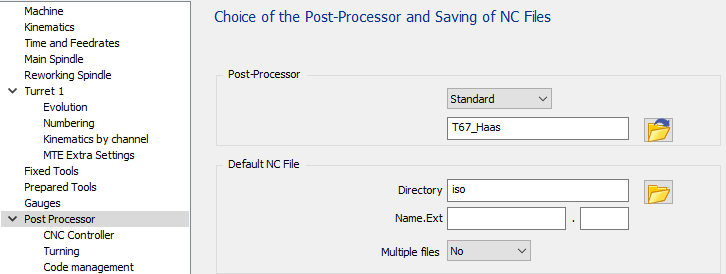

Informations générales

Le standard a quatre pages de configuration pour gérer toutes les options disponibles :

  • Contrôleur CNC : contient les options relatives à la CNC.

  • Tournage : contient les options de la technologie de tournage.

  • Gestion du code : permet de spécifier certains codes pour la sortie CN.

  • Gestion des fichiers : donne quelques options pour la sortie du fichier CN.

general info-20240416-065005.PNG

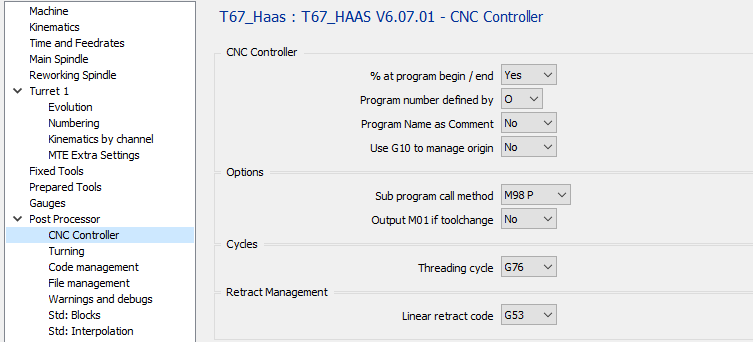

1       Page Contrôleur CNC

cnc controller-20240416-065038.PNG

1.1          Contrôleur CNC - % au début / fin du programme

Option

Résultat

Non

O1000

M30

Oui

%

O1000

M30

%

1.2          Contrôleur CNC - Numéro de programme défini par

Option

Résultat

O

%

O 1000

M30

%

:

%

: 1000

M30

%

1.3          Contrôleur CNC - Nom du programme comme commentaire

Option

Résultat

Non

%

O1000

M30

%

Oui

%

O1000 (NOM PIECE)

M30

%

1.4          Contrôleur CNC - Utiliser G10 pour gérer l'origine

Option

Résultat

Non

%

O1000

M30

%

Oui

%

O1000

G10 L2 P1 X.. Y.. Z.. (G54)

G10 L2 P2 X.. Y.. Z.. (G55)

G10 L20 P1 X.. Y.. Z.. (G110)

M30

%

1.5          Cycles – Cycle de filetage

Option

Résultat

G76

G00 X44

G76 X38.506 Z-10. P1 K0.747 A60 D0.2 F1.25

G92

G92 X39 Z-43

G00 Z3

G92 X38 Z-43

G00 Z3

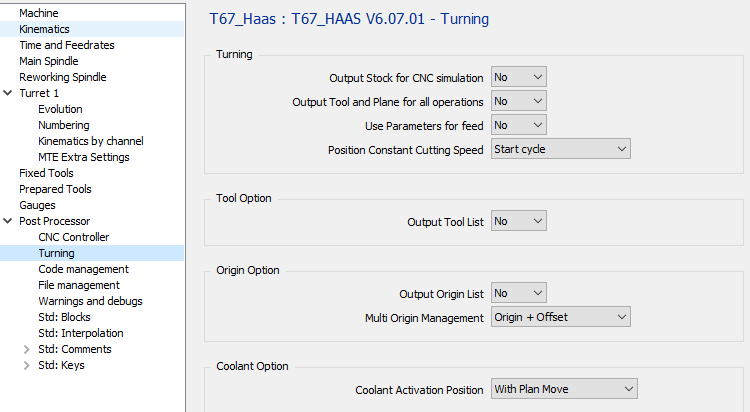

2      Page Tournage


2.1          Tournage – Sortie Brut pour Simulation CNC

Cette option n'est pas utilisée pour Haas car il n'y a pas de simulation de brut sur la CNC

Option

Résultat

Non

Oui

2.2          Tournage – Sortie Outil et Plan pour toutes les opérations

Option

Résultat

Non

O1000

(FACE)

T0101

G00 X20 Z2

(ROUGH)

G00 X20 Z2

Oui

O1000

(FACE)

T0101

G00 X20 Z2

(ROUGH)

T0101

G00 X20 Z2

2.3          Tournage – Utiliser les paramètres pour l'avance

Option

Résultat

Non

T0101

G00 X20 Z2

G01 Z-20 G95 F0.1

Oui

#1 = 0.1

T0101

G00 X20 Z2

G01 Z-20 G95 F#1

2.4             Tournage – Vitesse de coupe constante de position

Option

Résultat

Départ cycle

T0101

G92 S9000

G96 S40 M04

G00 G90 X24. Z2.8…

Départ usinage

T0101

G97 S530 M04

G00 G90 X24. Z2.8

G92 S9000

G96 S40 M04

G01 G95 Z0. F0.1

2.5          Option Outil – Sortie Liste Outils

Option

Résultat

Non

O1000

T0101

Oui

O1000

(DEBUT LISTE OUTILS)

(T1 CMNG 04)

(T2 ...)

(T3 ...)

(FIN LISTE OUTILS)

T0101

2.6          Option Origine – Sortie Liste Origines

Option

Résultat

Non

O1000

T0101

Oui

O1000

(DEBUT LISTE ORIGINES)

(G54)

(...)

(FIN LISTE ORIGINES)

T0101

2.7          Option Origine – Gestion Multi Origines

Option

Résultat

Origine seule

%

O1000

G54

Origine + Décalage

%

O1000

G54

G52 X10 Y20 Z10

Sans MTE :

Si l'option est réglée sur "Origine seule" pour chaque origine définie sur la pièce, nous sortirons un code G différent, G54, puis G55, G56... Cela signifie que vous êtes limité par le nombre d'origines gérées par la CNC. Si vous pouvez avoir plus d'origines, vous devez utiliser la deuxième option "Origine + Décalage"

Si l'option est réglée sur "Origine + Décalage", il ne sortira que G54 et le décalage avec G52

Avec MTE :

L'origine peut être définie dans le nom de l'origine avec la syntaxe suivante "$G54_". Cela signifie que G54 sera utilisé dans le programme CN. S'il n'y a pas de nom décodé défini, il sortira l'origine par défaut G54.

Si vous utilisez "Origine + Décalage", vous devez utiliser une seule origine pour toutes vos opérations car tous les décalages sont calculés à partir de l'origine du plan de référence ou de l'origine unique.

Vous pouvez ajouter n'importe quel texte après le trait de soulignement pour reconnaître votre décalage "$G54_Up", "$G54_Right", ...

2.8          Option Arrosage – Position d'activation de l'arrosage

La deuxième et la troisième option donneront le même résultat pour les opérations de tournage.

Il y aura une différence pour les opérations de fraisage utilisant des outils coupants.

Option

Opération de tournage

Opération de fraisage (outil coupant)

Avec broche

T0101

S1000 M03

M08

G00 X15 Z2

T0101

S1000 M03

M08

G00 X15 C0

Z2

Avec déplacement de plan

T0101

S1000 M03

G00 X15 Z2 M08

T0101

S1000 M03

G00 X15 C0 M8

Z2

Avec déplacement de plongée

T0101

S1000 M03

G00 X15 Z2 M08

T0101

S1000 M03

G00 X15. C0

Z2 M8

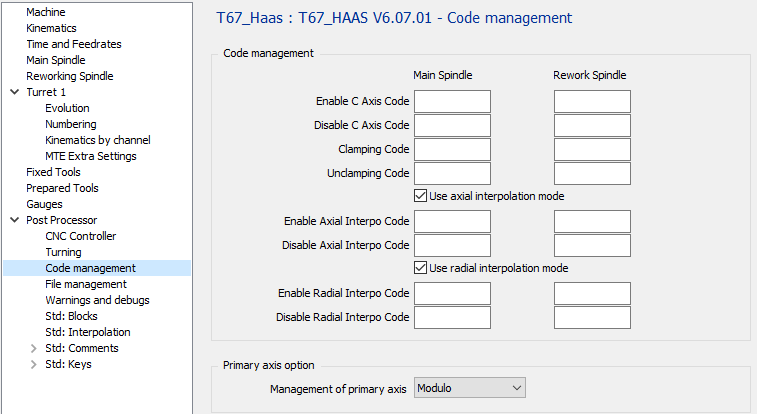

3       Page gestion du code

code management-20240416-065135.PNG

3.1          Gestion du code – Activer le code Axe C

Option

Résultat

“vide”

T0101

S1000 M3

G17

G28 G90 H0

M154

C10

M51

T0101

S1000 M3

G17

M51

G28 G90 H0

C10

3.2          Gestion du code – Désactiver le code Axe C

Option

Résultat

“vide”

X200

M155

M09

M50

X200

M50

M09

3.3          Gestion du code – Code de bridage

Si le champ est vide, le code pour la broche principale sera M14 et pour la broche de reprise M114.

Option

Broche principale

Broche de reprise

“vide”

C10

M14

G01 Z-10

C10

M114

G01 Z-10

M10

C10

M10

G01 Z-10

C10

M10

G01 Z-10

3.4          Gestion du code – Code de débridage

Si le champ est vide, le code pour la broche principale sera M15 et pour la broche de reprise M115.

Option

Résultat

Broche de reprise

“vide”

G0 Z20

M15

C10

G0 Z20

M115

C10

M11

G0 Z20

M11

C10

G0 Z20

M11

C10

3.5 Gestion du code – Utiliser le mode d'interpolation axiale

Si la machine n'a pas l'option G112 ou G12.1, la sortie peut être faite en décomposé.

Aucune interpolation circulaire ne sera générée, n'utilisez pas le décalage d'outil

Option

Résultat

use axial interpo mode-20240416-065224.PNG

Sortie opération axiale avec G112

use axial interpo mode-20240416-065224.PNG

Sortie opération axiale décomposée

3.6          Gestion du code – Activer le code d'interpolation axiale

Si le champ est vide, le code utilisé par défaut sera G112.

Option

Résultat

“vide”

G01 Z-5

G112

G12.1

G01 Z-5

G12.1

3.7          Gestion du code – Désactiver le code d'interpolation axiale

Si le champ est vide, le code utilisé par défaut sera G113.

Option

Résultat

“vide”

G113

G00 Z20

G13.1

G13.1

G00 Z20

5.8          Gestion du code – Utiliser le mode d'interpolation radiale

Si la machine n'a pas l'option G107, la sortie peut être faite en décomposé.

Aucune interpolation circulaire ne sera générée, n'utilisez pas le décalage d'outil

Option

Résultat

tick use radial interpo mode-20240416-065246.PNG

Sortie opération axiale avec G107

use radial interpo mode-20240416-065302.PNG

Sortie opération axiale décomposée

3.9          Gestion du code – Activer le code d'interpolation radiale

Il n'y a pas d'interpolation radiale sur les CNC Haas.

Option

Résultat

“vide”

G107

3.10       Gestion du code – Désactiver le code d'interpolation radiale

Option

Résultat

“vide”

G107

3.11          Option axe primaire – Gestion de l'axe primaire

Option

Résultat

Modulo

C0

C359

C0

Linéaire

C0

C359

C360

Incrémentiel

C0

H1

H1

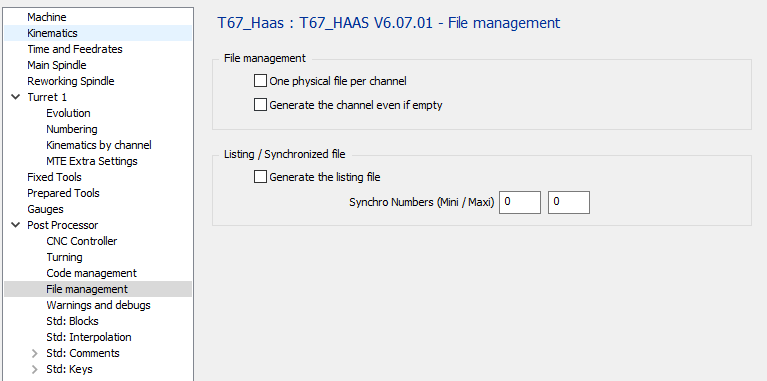

4      Page gestion des fichiers

Il n'y a pas de CNC Haas multi-canal. Ces options sortiront la même chose que les contrôleurs Fanuc et seront mises à jour lorsque les CNC Haas pourront avoir plusieurs canaux.

File management-20240416-065504.PNG

4.1          Gestion des fichiers – Un fichier physique par canal

Option

Fichier 1

Fichier 2

no tick-20240416-065549.PNG

O1000

(PROGRAMME PREMIER CANAL)

M30

O1001

(PROGRAMME DEUXIEME CANAL)

M30


O1000

(PROGRAMME PREMIER CANAL)

M30

O1001

(PROGRAMME DEUXIEME CANAL)

M30

4.2          Gestion des fichiers – Générer le canal même s'il est vide

Option

Résultat

no tick-20240416-065549.PNG

Si un canal est vide, pas de sortie du programme


Si un canal est vide, le programme sera généré (mais vide

(Seulement O1001 et M30 seront générés)

4.2.1   Fichier Listing / Synchronisé – Générer le fichier Listing

Vous devez définir le Numéro de Synchro mini & maxi pour générer le listing

Option

Résultat

no tick-20240416-065549.PNG

Ne pas générer le fichier pour voir la synchro entre les canaux.


Générer le fichier pour voir la synchro entre les canaux.

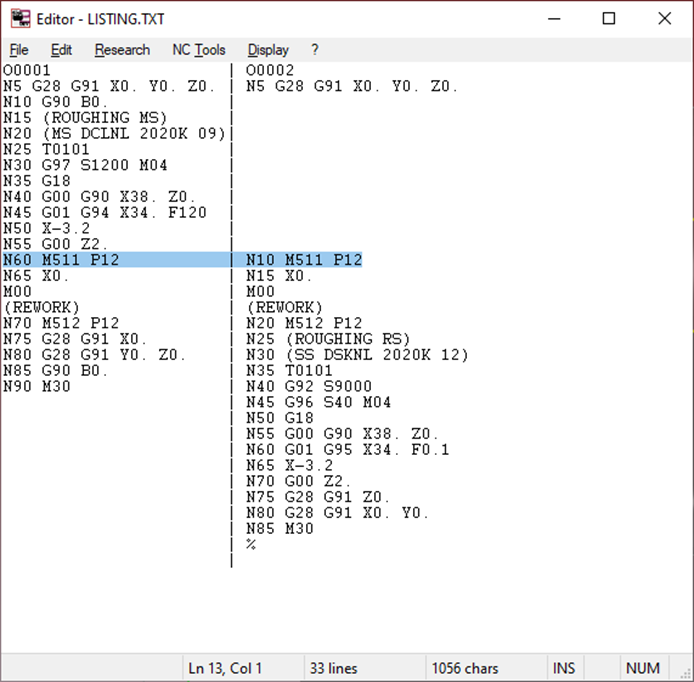

Le fichier avec le nom Listing.TXT sera généré temporairement et affiché.


4.3          Fichier Listing / Synchronisé – Numéros de Synchro (Mini / Maxi)

Définissez ici les numéros de synchronisation (par exemple 500 – 540)

Le post-processeur recherchera les numéros de synchronisation entre ces valeurs mini et maxi pour générer le fichier Listing.TXT.

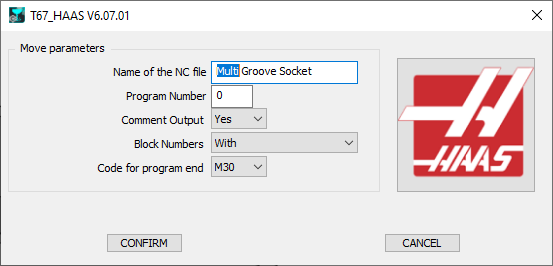

5       Page Lancement

launch page-20240416-065730.png

5.1         Nom du fichier CN : Définissez ici le Nom du fichier CN généré.

L'extension doit être définie dans la configuration MCF.

5.2          Numéro de programme : Si 0 est défini, le numéro de programme sera réglé sur 1.

Option

Résultat

0

%

O0001

“10”

%

O0010

“1234”

%

O1234

5.3          Sortie Commentaire :

Option

Résultat

Non

T0101

Oui

(FACE)

(CNMG 04)

T0101

5.4          Numéros de bloc :

Option

Résultat

Avec

O1000

N5 T0101

N10 G00 X10 Z20

N15 Z10

N50 T0202

N55 G00 X20 Z20

N60 Z10

Sans

O1000

T0101

G00 X10 Z20

Z10

T0202

G00 X20 Z20

Z10

Changement d'outil seulement

O1000

N5 T0101

G0 X10 Z20

Z10

N10 T0202

G0 X20 Z20

Z10

5.5          Code pour fin de programme :

Option

Résultat

M30

M30

%

M02

M02

%

M99

M99

%
