Cycle : Contournage, Reprise contour, Profilage, Rainurage, Dépouille, Chanfreinage

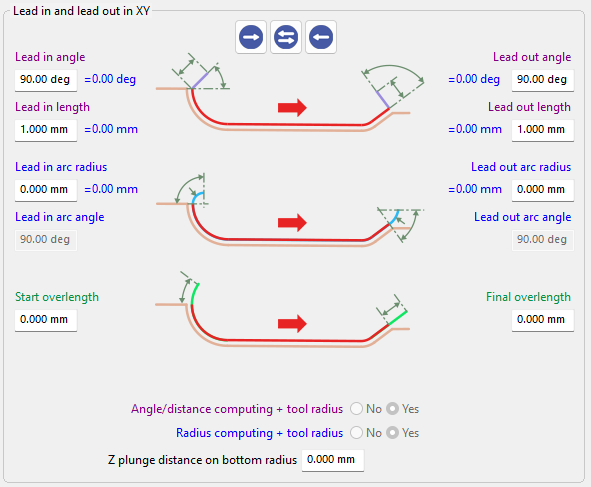

Pour en savoir plus sur l'interface des paramètres d'entrée/sortie, cliquez sur le lien ici .

inner lilo.png

Introduction

Ces fonctions définissent les Rayons et angles d'arc d'entrée et de sortie , qui contrôlent la manière dont l'outil entre et sort de la matière en utilisant des mouvements d'arc tangentiels. Les rayons déterminent la courbure des arcs d'entrée et de sortie, tandis que les angles d'arc définissent leur étendue. Ensemble, ces paramètres assurent un engagement et un désengagement fluides de l'outil, améliorant la qualité de surface et la continuité de l'usinage.

Cette option est utilisée dans plusieurs cycles d'usinage, avec des objectifs et des comportements différents.

LILO ARC 58.png

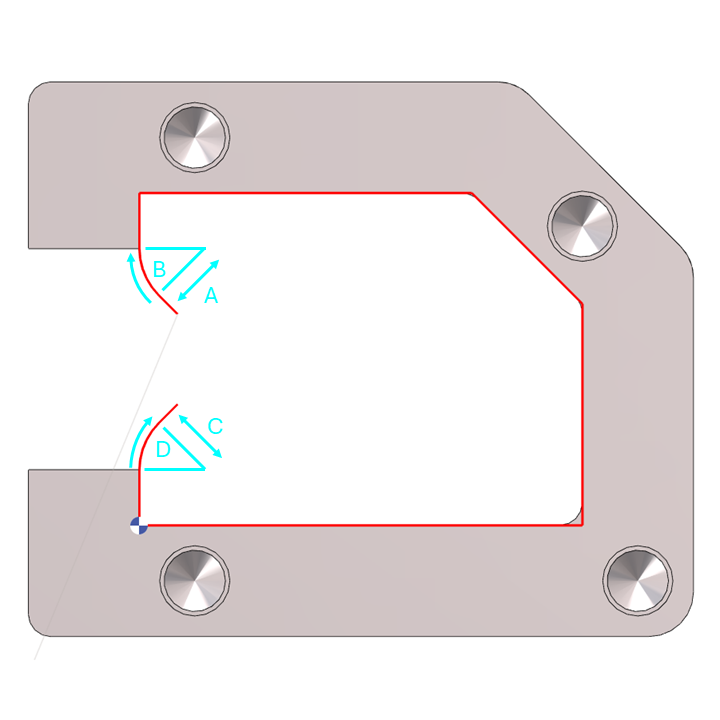

Angle d'arc d'entrée/sortie = 45°

lilo arc 3.png

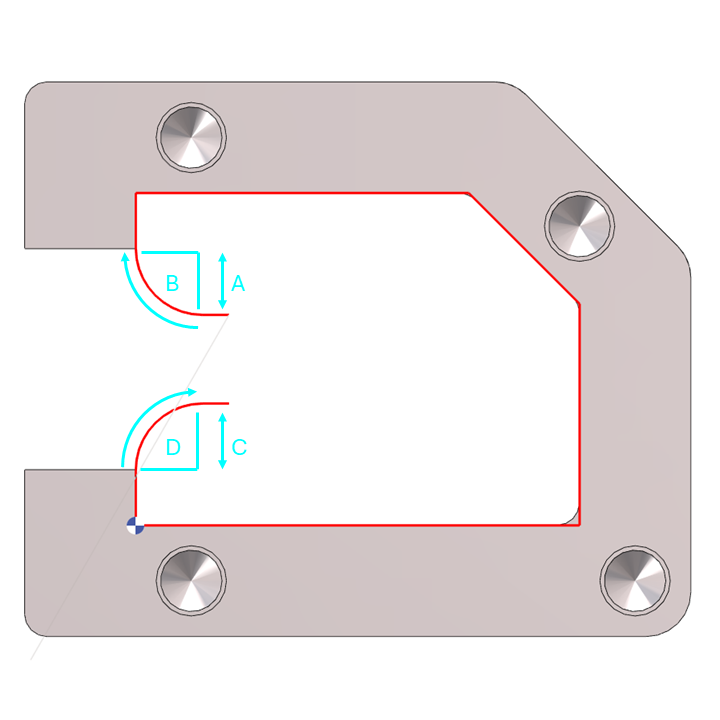

Angle d'arc d'entrée/sortie = 90°

LILO ARC 46.png

Angle d'arc d'entrée/sortie = 135°

A. Rayon d'arc d'entrée

Le rayon d'arc d'entrée crée un arc tangentiel au début du trajet d'outil, permettant une entrée douce dans la coupe et améliorant la qualité de surface. Ceci est particulièrement utile lorsque le contournage commence au milieu d'une ligne ou d'un arc.

Le rayon doit être supérieur au rayon de l'outil.

B. Angle d'arc d'entrée

L'angle d'arc d'entrée contrôle la longueur de l'arc d'entrée. L'ajustement de cette valeur modifie l'étendue de l'arc utilisé pour l'entrée de l'outil.

Par exemple :

  • 90° correspond à un quart de cercle

  • 180° correspond à un demi cercle

C. Rayon d'arc de sortie

Le rayon d'arc de sortie définit un arc tangentiel à la fin du trajet d'outil, assurant une sortie douce de la coupe et aidant à prévenir les marques sur la surface finie.

Le rayon doit être supérieur au rayon de l'outil.

D. Angle d'arc de sortie

L'angle d'arc de sortie contrôle la longueur de l'arc de sortie. L'ajustement de cette valeur modifie l'étendue de l'arc utilisé pour la sortie de l'outil.

Par exemple :

  • 90° correspond à un quart de cercle

  • 180° correspond à un demi cercle

Cycle : Chanfreinage


Cycle de chanfreinage a été amélioré pour offrir plus de flexibilité lors du positionnement de l'outil. Les arcs d'entrée et de sortie ne sont plus limités à un angle de 90°.

▶️ Regarder une vidéo sur l'angle d'arc d'entrée/sortie pour le chanfreinage.

lilo arc angle play-20260226-115438.png
