Cycle : Contournage, Reprise contour, Profilage, Rainurage, Dépouille, Chanfreinage
|

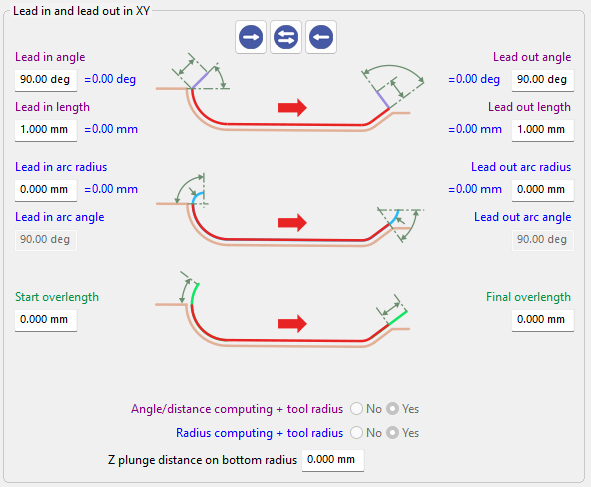

En savoir plus sur l'interface des paramètres d'entrée/sortie en cliquant sur le lien ici . |
|
Introduction
Ces commandes permettent de définir les surlongueurs pour l'entrée et la sortie de l'outil dans la matière.
Surlongueurs d'Attaque et de Sortie
Profil OuvertSurlongueur d'Attaque (1)Le premier élément du profil est prolongé de la valeur définie. Si la valeur est négative, le profil est raccourci. Pour un profil ouvert, la surlongueur suit la même nature que le premier élément :
La tangence avec le profil est toujours maintenue. Surlongueur de Sortie (2)Le dernier élément du profil est prolongé de la valeur définie. Si la valeur est négative, le profil est raccourci. Pour un profil ouvert, la surlongueur suit la même nature que le dernier élément :
La tangence avec le profil est toujours maintenue. |
|

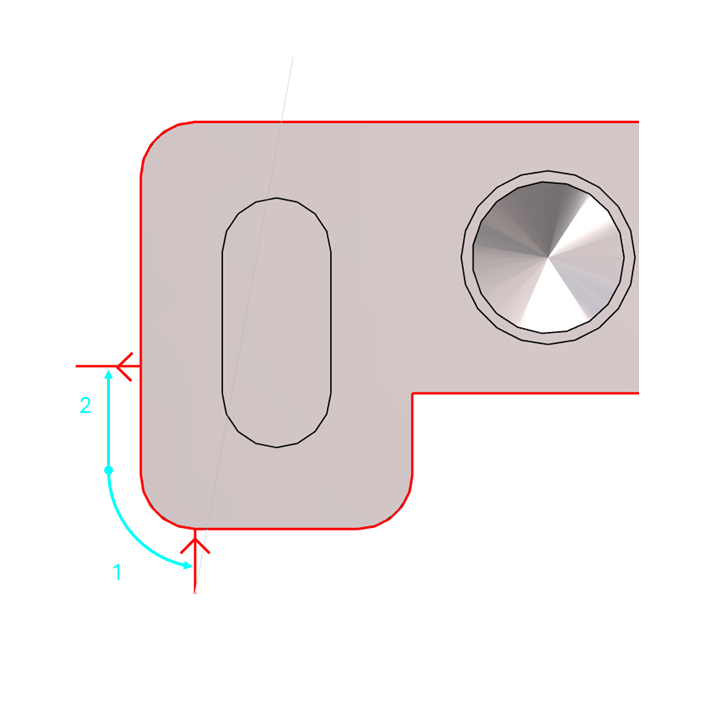

Profil FerméSurlongueur d'Attaque (1)La surlongueur d'attaque est générée tangente au dernier élément du profil. Par exemple, si le profil commence par un arc et se termine par un segment, la surlongueur d'attaque sera linéaire. Surlongueur de Sortie (2)La surlongueur de sortie est générée tangente au premier élément du profil. Par exemple, si le profil commence par un arc et se termine par un segment, la surlongueur de sortie sera circulaire. |
|
Surlongueurs Linéaires
Cycle : Contournage
|

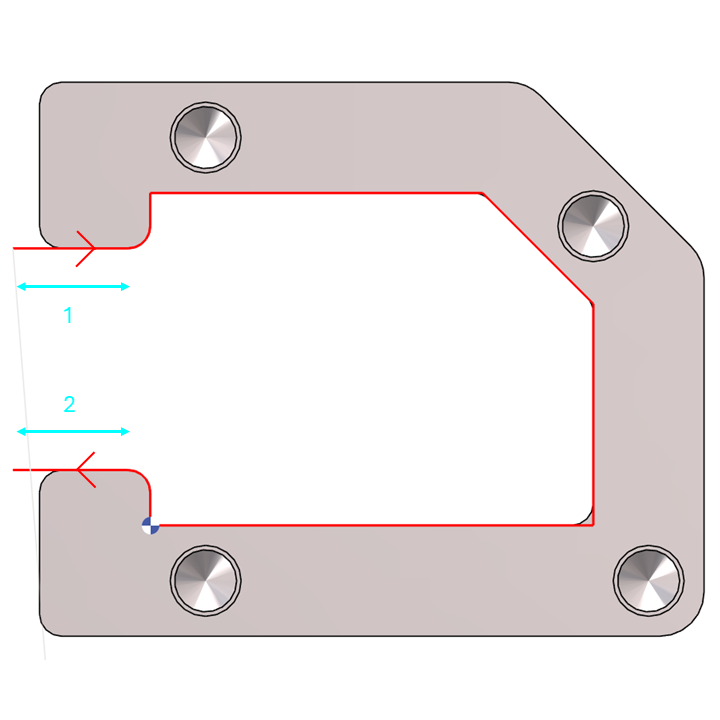

Contrairement aux surlongueurs d'Attaque et de Sortie, qui prolongent ou raccourcissent le profil en maintenant la tangence avec ses éléments, le paramètre Surlongueur Linéaire prolonge ou raccourcit le trajet d'outil strictement en direction linéaire au début ou à la fin du profil. Ce paramètre peut être utilisé en combinaison avec les surlongueurs d'Attaque et de Sortie. |
|
