En fraisage 3X, comment éviter l'outil de plonger dans des trous ou cavités ? |
||
|
Nous pouvons considérer 2 méthodes, utiles pour 2 types de cavités (trous ou poches) |
||
|
Reconnaissance de trous ou Analyse solide Vous pouvez utiliser l'une de ces commandes pour créer automatiquement des faces d'arrêt sur les trous reconnus. Commandes situées dans Conception>Solide>Features |
|
|
Faces d'arrêt Cette méthode est manuelle car vous devez obturer un trou ou une cavité un par un. Mais cette méthode fonctionne sur absolument n'importe quelle forme qui doit être couverte. Commande située dans Conception>Solide>Faces |
|
|

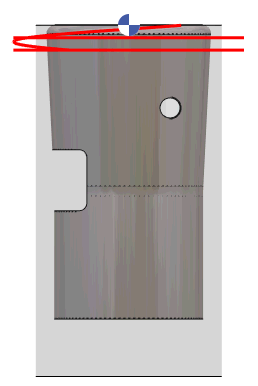

Le Finition cycle (ou Par niveau ) ne fonctionne pas à l'altitude de fond sélectionnée ! Pourquoi ? et comment le corriger ? |
|
|

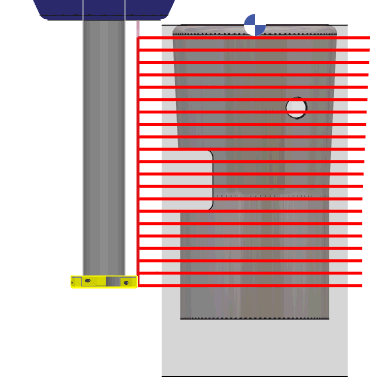

La pièce usinée présente un angle de contre dépouille , et c'est la raison pour laquelle l'usinage ne descend pas à l'altitude de fond. Une opération ébauche/reprise dans la même situation descendrait ; mais les cycles de finition et par niveau sont utilisés pour finir la pièce ; leur algorithme est optimisé, les parcours outils restent plus proches de la pièce et évitent l'usinage dans le vide. Bien sûr, il existe une option pour usiner les zones de contre dépouille ; vous pouvez la régler sur Oui et obtenir ce résultat à droite. |
|
|
En conclusion, si la pièce a une forme en contre dépouille, les opérations de finition et par niveau ne peuvent pas l'usiner comme un 'cylindre'. Soit vous utilisez une opération ébauche/reprise, soit vous réglez l'usinage de contre dépouille sur Oui. Télécharger la pièce : Finition.PCE |
|
