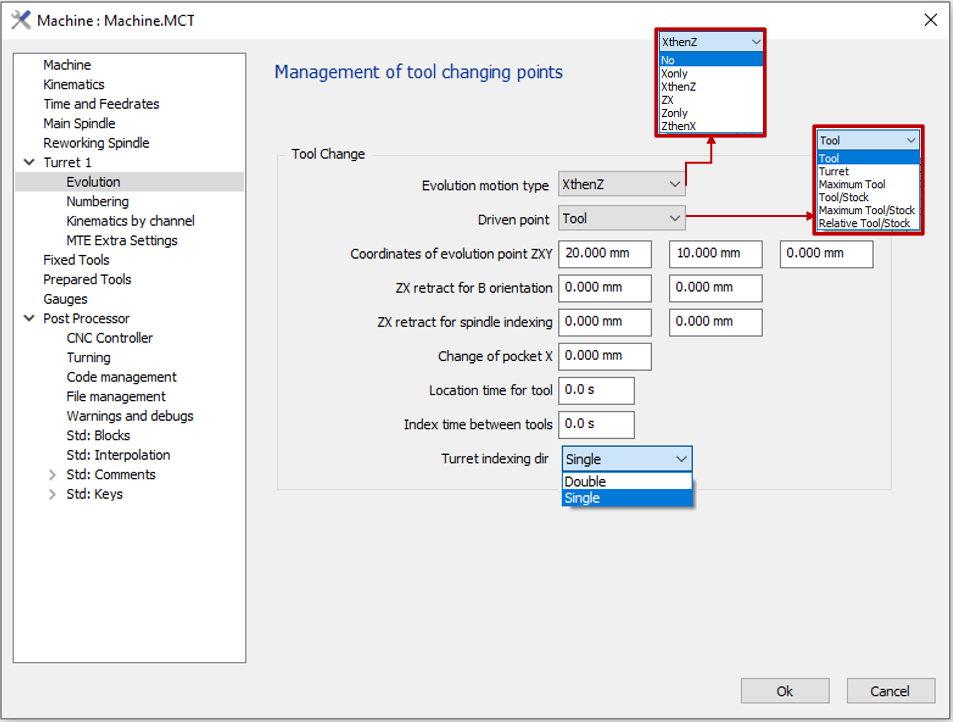

Le Point d'évolution est le point de changement d'outil. Il est accessible dans la fenêtre d'édition de la machine qui permet diverses configurations pour la gestion des points de changement d'outil :
|
Type de mouvement d'évolution
|
The Evolution motion defines the tool movement at the end of machining to the tool change point based on the driven point chosen. The Evolution motion type can be of various configurations as visible on the image above; either motion only in X ou Z, combinaison de mouvement en X suivi de Z ou inversement, ou un mouvement diagonal suivant ZX. |
||
XpuisZ
|
ZX
|
Zseulement
|
|
Vous pouvez regarder une vidéo sur la droite montrant certains types de mouvements. |
Type de mouvement d'évolution
|
|
Point piloté
Le mouvement de l'outil est dirigé par l'option de Point piloté choisie et les valeurs des coordonnées ZXY définies.
|
|||
|

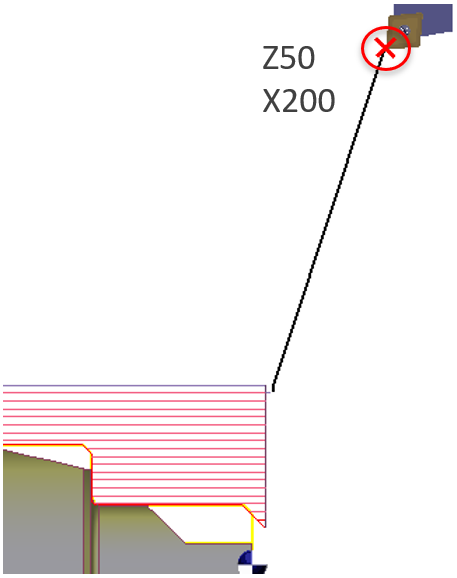

Option Outil La pointe de l'outil se déplacera jusqu'aux coordonnées ZXY définies. |
|

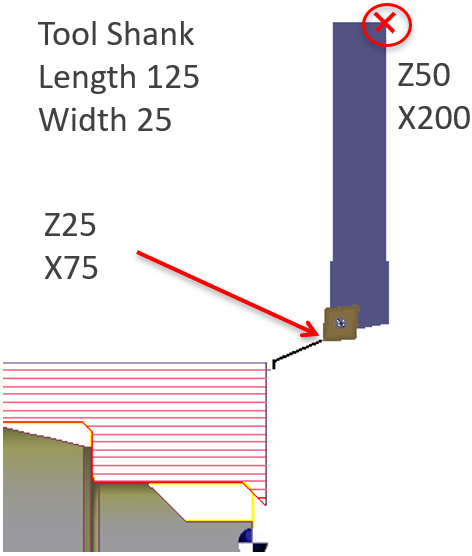

Option Tourelle Dans cette option, l'outil se déplacera jusqu'à ce que la pointe de l'outil tenu dans la tourelle (indiquée par une croix rouge) soit aux coordonnées ZXY définies. |
|
|

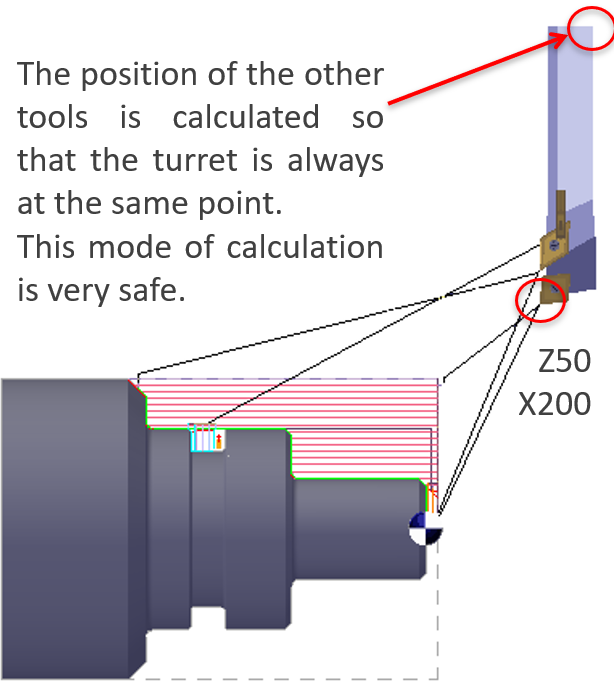

Option Outil maximum L'outil le plus long utilisé dans la pièce est pris en compte. Cet outil approche et se retire aux coordonnées du point d'évolution. |
|

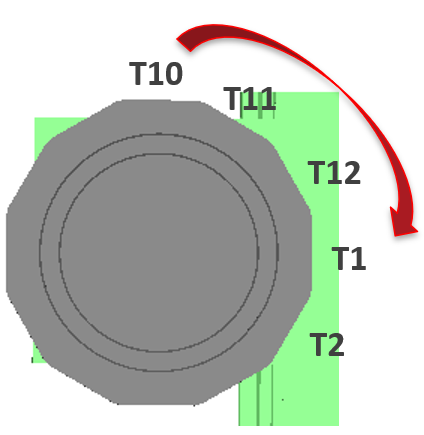

Option Outil/Brut relatif Identique à Outil maximum, le calcul est effectué selon l'outil le plus long mais le plus long des postes entre T10 et T1 seulement. Cycle 1 : Outil T10 Cycle 2 : Outil T1 |
|
|

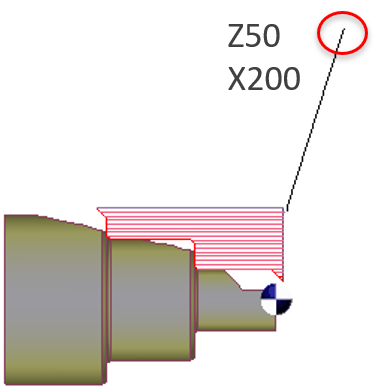

Outil/Brut, Outil/Brut maximum Option Outil et Option Outil maximum par rapport au brut . Mêmes options que Outil maximum mais le calcul n'est pas absolu mais relatif au brut restant . |
|
|
|
|

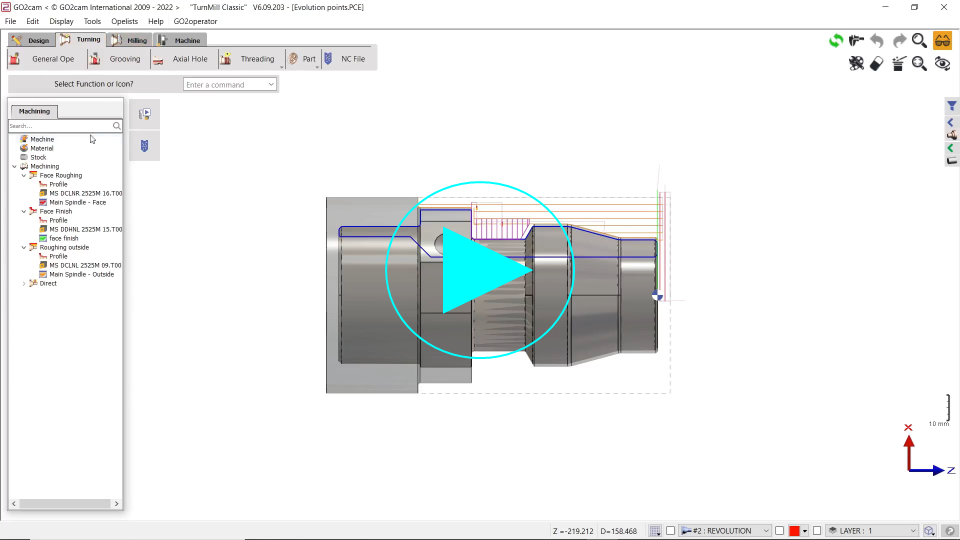

Vous trouverez une vidéo sur la droite montrant des exemples des options Outil, Tourelle et Outil maximum.
|
Point piloté
|
||
|

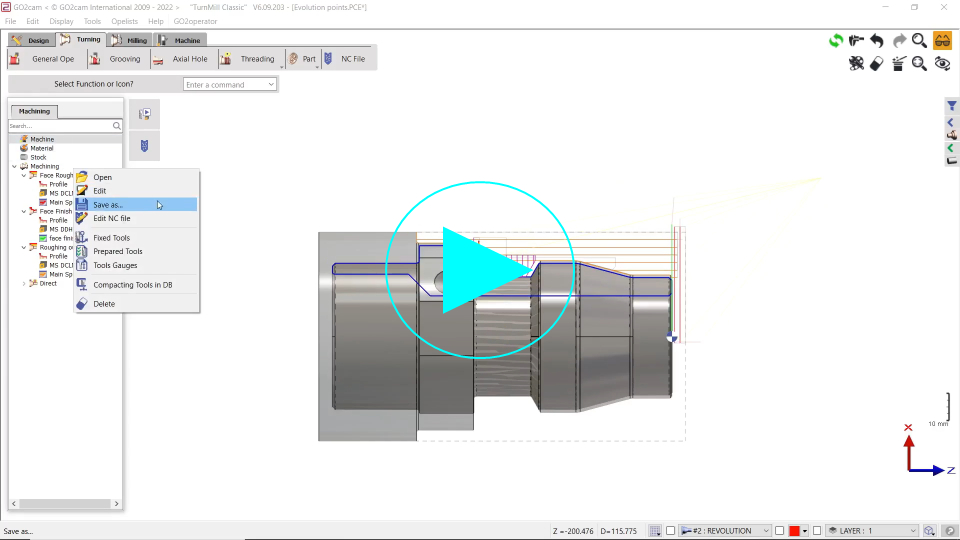

Vous trouverez une vidéo sur la droite montrant un exemple de l'option Outil/Brut. |
Outil Point Piloté - Brut
|
||

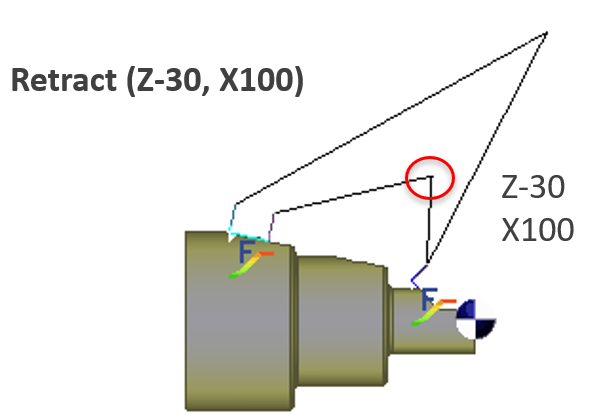

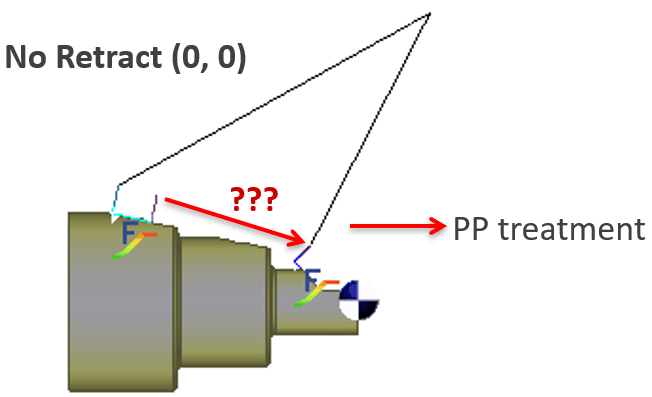

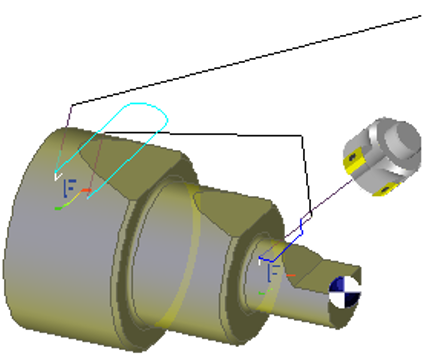

Retrait ZX pour orientation B
|
Cette option est utilisée dans un cas très particulier :
|
|
|
Dans un tel cas, un point de retrait est ajouté pour permettre la nouvelle orientation en toute sécurité. |
|
|
|
Temps de positionnement/indexation
|

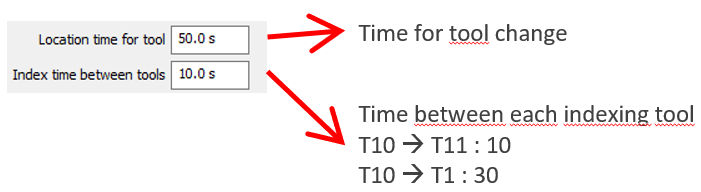

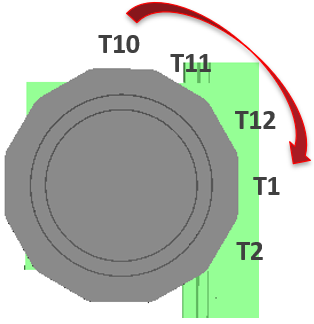

These 2 options, Temps de positionnement pour l'outil and Temps d'indexation entre outils , set the time for a complete tool change. Temps de positionnement pour l'outil is the time for a tool change between 2 cycles, excluding the time for tool indexing in the turret, which is defined by the Temps d'indexation entre outils . Vous devez définir le nombre d'outils dans la page Numérotation. |
|
|
Exemple : 1 changement d'outil entre le cycle 2 et le cycle 3 = 50 s 3 indexations entre T1 et T10 = 3 x 10 s = 30 s Total = 80 sec.
Si le sens de la tourelle est unique, vous ne pouvez pas tourner de T10 à T1 mais seulement de T1 à T10 : 9 indexations ! Total temps = 140 sec.
|
|
