Chanfreinage programmé avec un seul trajet suivant les axes X, Z ou XZ. L'angle de chanfrein est déterminé par la plaquette de l'outil utilisé.

Points clés

  • Sélection de la géométrie

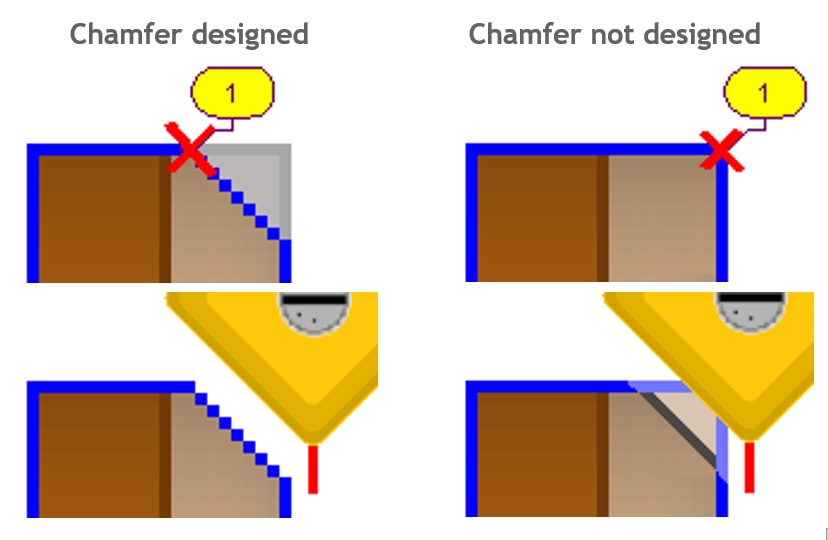

2 cas sont possibles :

  • le chanfrein est dessiné : cliquer sur un des 2 points, définir la profondeur passe=0 dans la stratégie,

  • le chanfrein n'est pas dessiné : cliquer sur le point d'angle, définir la profondeur passe dans la stratégie. Cette profondeur est la distance directe du point à la face de chanfrein !

Choisir avec soin la plaquette de l'outil :

  • l'angle de chanfrein est donné par l'angle de la plaquette

  • l'arête de coupe de la plaquette doit être assez longue.

Paramètres de stratégie

Zone de dialogue

Paramètres

Trajet

Trajet

Numéro de cadran

Stratégie d'usinage

Profondeur d'usinage

1ère remontée rapide

Tempo finale

Unité de la tempo

Paramètres de déplacement

Zone de dialogue

Paramètres

Caractéristiques d'approche et de retour

Distance sécurité

Paramètres de technologie

Zone de dialogue

Paramètres

Conditions de coupe

Qualité

Vitesse de coupe

Vitesse broche

Numéro de gamme

Avance en Z

Unité avance

Sens de rotation

Vitesse de rotation maxi

Numéro d'arrosage

Arrosage spécifique

Numérotation des outils

Nom outil

Numéro spécifique

Numéro correcteur rayon

N° correcteur longueur

Informations utilisateur

Commentaire

Moyen de contrôle

Set d'usinage

Paramètres d'options

Zone de dialogue

Paramètres

Gestion des collisions

Gestion collision brut

Offset XY

Zone de sécurité

Offset Z

Ds en Z sur rapide

Ds en X sur rapide
