Trajet 4 axes calculé entre un profil supérieur et un profil inférieur avec le même nombre d'éléments. Si ce n'est pas respecté, vous pouvez utiliser la commande Marqueurs sur profils , dans le menu Conception et Géométrie EDM.

Pour ce cycle, le nombre d'éléments sur le profil supérieur et inférieur doit être identique.

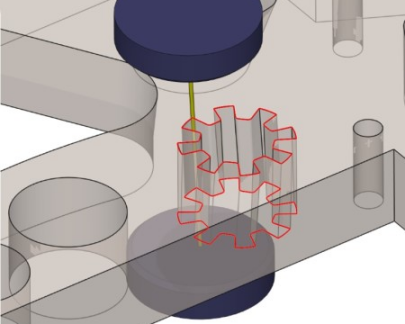

Les pièces usinables avec ce cycle peuvent être telles que le profil supérieur et inférieur sont identiques sauf qu'ils sont décalés selon l'axe Z. Un exemple peut être vu sur la photo.

Cette vidéo montre et explique les couleurs utilisées pour les trajectoires 4 axes :

Zone de dialogue

Paramètres

Trajet

Mode

Longueur de stop

Type décalage

Numéro de stop

Position de la pièce

Raccords

Raccord intérieur

Raccord extérieur

Zone de dialogue

Paramètres

Approche / Retour

Macro

Angle entrée

Angle sortie

Distance d'engagement

Distance de dégagement

Entrée et Sortie

Surlongueur d'entrée

Surlongueur de sortie

Rayon d'attaque

Rayon de sortie

Zone de dialogue

Paramètres

Conditions de coupe

Vitesse d'avance

Numéro de registre d'angle

Numéro d'arrosage

Numéro de décalage

Numéro de réglage

Décalage

Qualité

Champs utilisateur

Qualité machine

Commentaire

Moyen de contrôle

Ensemble d'usinage

Zone de dialogue

Paramètres

Options

Hauteur plan

Pas de segmentation

Hauteur plan supérieur

Hauteur matière

Hauteur plan inférieur

Calcul des courbes

Tolérance courbe

Décomposer courbe en
