Cette option est utilisée dans plusieurs cycles d'usinage, avec des objectifs et des comportements différents.

Utilisez le arbre sur le côté droit de l'écran.

Cycles: Découpe droite, Dépouille / 4 Axes cnt / cnt, 4 Axes elt / elt

Définition pour Découpe droite, Dépouille

Ces paramètres vous permettent d'ajouter des surlongueurs et des arcs sur l'approche et le retour du fil.

Seuls les Engagement paramètres sont expliqués ; les dégagement paramètres sont définis de la même manière.

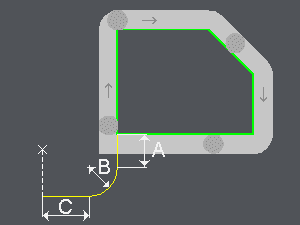

Surlongueur d'engagement (A)

Une valeur positive allonge le trajet sur le premier élément du profil et une valeur négative le raccourcit. Si le premier élément est un arc, la surlongueur est circulaire. Ceci est généralement utilisé lorsque l'usinage commence sur un angle extérieur.

Rayon d'attaque (B)

Quart de cercle ajouté avant le premier élément du profil, tangent à celui-ci. Si la surlongueur d'engagement est utilisée, le rayon d'attaque est positionné avant celle-ci. Ce rayon doit être supérieur au rayon du fil.

Surlongueur sur rayon (C)

Si un rayon d'attaque est défini, vous pouvez ajouter une surlongueur linéaire avant celui-ci. Vous pouvez choisir entre :

  • Auto : la surlongueur sur le rayon est calculée automatiquement par rapport au point d'enfilage

  • Manuel : tapez la surlongueur sur le rayon.

Surlongueur sur rayon d'engagement (C)

Si le choix est 'Manuel', tapez la valeur souhaitée.

Définition pour 4 Axes cnt / cnt, 4 Axes elt / elt

Gestion de l'engagement et du dégagement du fil. On peut ajouter des surlongueurs et des arcs sur l'approche et le retour du fil.

Seuls les Engagement paramètres sont expliqués ; les Dégagement paramètres sont définis de la même manière.

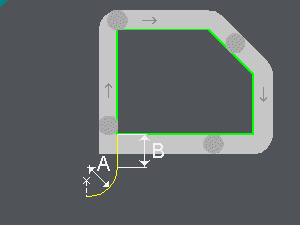

Rayon d'attaque (A)

Quart de cercle ajouté avant le premier élément du profil, tangent à celui-ci. Si la surlongueur d'engagement est utilisée, le rayon d'attaque est positionné avant celle-ci. Ce rayon doit être supérieur au rayon du fil.

Surlongueur d'engagement (B)

Une valeur positive allonge le trajet sur le premier élément du profil et une valeur négative le raccourcit. Si le premier élément est un arc, la surlongueur est circulaire. Ceci est généralement utilisé lorsque l'usinage commence sur un angle extérieur.
