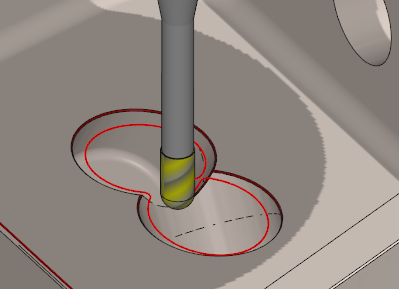

Cette opération enlève les bavures et matière excédentaire avec un trajet 3 axes.

Points clés

Ce cycle est automatique : il suffit de cliquer sur le solide et les arêtes seront reconnues.
Un ensemble d'arêtes peut aussi être sélectionné ; se référer aux consignes de sélection ci-dessous.
Les propres réglages de l'utilisateur pour la détection des arêtes peuvent être définis, et des arêtes peuvent aussi être exclues du trajet.
Ces trois types d'outils peuvent être utilisés :
- Fraise hémisphérique
- Fraise flûte
- Fraise lollipop

Les arêtes appartiennent toujours à deux faces. Une information majeure dans la sélection des arêtes est de sélectionner toutes les faces que les arêtes appartiennent à !

Sur la gauche, nous sélectionnons uniquement la face supérieure, ce qui n'est pas suffisant. La sélection doit être faite avec toutes les faces latérales.

Télécharger un exemple incluant des opérations avec ébavurage 3X et ébavurage 5X

3X-5X-deburring.GMZ

Paramètres de stratégie

Zone de dialogue	Paramètres
Option expert

Paramètres de déplacement

Zone de dialogue	Paramètres
Approche et retour en Z	Altitude plan rapide	Distance sécurité
Approche et retour en Z	Remontée rapide

Paramètres technologiques

Zone de dialogue	Paramètres
Conditions de coupe	Qualité	Vitesse de coupe
	Avance par dent	Sens de rotation
	Niveau	Vitesse broche
	Avance	Avance plongée
	Numéro de gamme	Arrosage spécifique
	Numéro d'arrosage
Numérotation des outils	Numéro d'outil	Numéro spécifique
Numérotation des outils	N° correcteur longueur	N° correcteur diamètre
Champs utilisateurs	Commentaire	Moyen de contrôle
Champs utilisateurs	Réglage fraisage

Paramètres d'options

Zone de dialogue	Paramètres
Comportement sur les brides et composants	Gestion des collisions	Offset XY
Comportement sur les brides et composants	Zone de sécurité	Offset Z
Calcul des courbes	Tolérance courbe	Découpe courbe

Regardez une vidéo montrant deux exemples du cycle d'ébavurage 3X.
