Vorstellung

Das Menü Teilkonstruktion ermöglicht die Programmierung von Fräsoperationen auf einem Drehzentrum mit C-, B- und Y-Achsen. Wir nennen es auch rotierende Werkzeuge. Die Funktionen des Menüs sind ein vorbereitender Schritt zur Bearbeitung.

Prinzip

Die Funktionen der rotierenden Werkzeuge können nur auf einem Volumen verwendet werden.

You are suggested to use the Volumen rotieren function to create a solid from shaft geometry.

Die Teilkonstruktion Funktionen haben mehrere Zwecke:

sie erstellen die Volumenform die für eine gute Visualisierung des Teils notwendig ist.
sie automatisch die korrekte Ebene erstellen wo die Bearbeitung später angewendet wird.
sie automatisch das 2D-Profil erstellen das für die Bearbeitung notwendig ist.

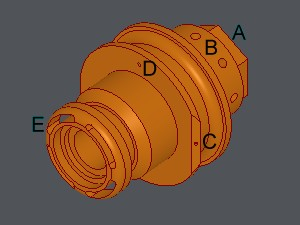

Funktionsliste

1. Funktionen für Y-Achsen (oder C) Operationen :

	Vordefinierte Formen (Y or C axis machining)
	Radiale Bohrung
	Keilnuten

2. Funktionen für B-Achsen Operationen :

	Schräge Abflachung
	Bohrung auf einer Schräge

3. Bezüglich axiale Operationen (C-Achse) ist das Prinzip anders:

	Axiale Ebene allows you to first create the machining plane
	You can create the geometry to machine with Axiale Bohrung

Der Erstellungsbaum auf der linken Seite ermöglicht eine globale Visualisierung der verschiedenen durchgeführten Operationen und die Bearbeitung und Modifikation von Geometrien.

Schließlich finden Sie einige Funktionen zur Erstellung von 2D-Geometrien, falls erforderlich:

	Kanten extrahieren
	Linie
