Möglichkeit, Keilnutformen zu erstellen, die zur Bearbeitung bereit sind.

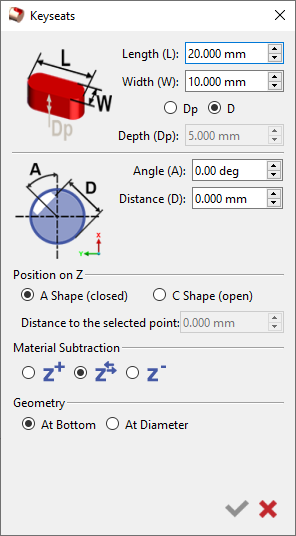

Wenn Sie die Funktion Keilnut im Menü Teilkonstruktion aufrufen, öffnet sich dieses Dialogfenster.

• Länge (L) - Definiert die Länge der Keilnut in Z.

• Breite (B) - Definiert die Breite der Keilnut.

• Tiefe (Dp) - Definiert die Tiefe der Keilnut

• Winkel (A) - Positionswinkel um die Z-Achse

• Abstand (D) - Abstand messbar von den 2 Seiten des Teils (überschreibt die Tiefeneingabe)

• Position auf Z - Materialabtrag muss auf Z- eingestellt werden, damit es funktioniert.

1. "A" Form : Erstellt ein geschlossenes Keilnutprofil.3

2. "C" Form : Erstellt ein offenes Keilnutprofil.

Abstand zum gewählten Punkt: Gibt den Versatz der Keilnut relativ zu einem gewählten Referenzpunkt an.

• Materialabtrag: Definiert den Umfang der Materialentfernung entlang der Z-Achse. Optionen sind:

  • Z+: Entfernt Material in positiver Z-Richtung.

  • Z-: Entfernt Material in negativer Z-Richtung.

  • Beide: Entfernt Material sowohl in positiver als auch in negativer Z-Richtung.

• Geometrie -
