Video am Seitenende ansehen: Hier klicken

Nach Profilen

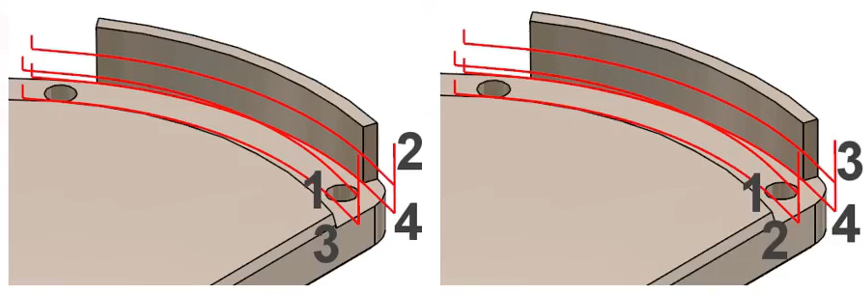

• Die Konturen werden nacheinander bearbeitet, dieser Modus vermeidet zu viele Eilgänge. Die Reihenfolge der Durchgänge wird durch die Nummern angezeigt.

Nach Z-Ebenen

• Die Bearbeitung erfolgt nach Z-Ebenen, wobei von einer Kontur zur anderen 'gesprungen' wird.

Nach XY-Bereich

• Die Bearbeitung erfolgt in X- und Y-Richtung. Die Reihenfolge der Durchgänge kann mit der Option für seitliche Durchgänge optimiert werden.

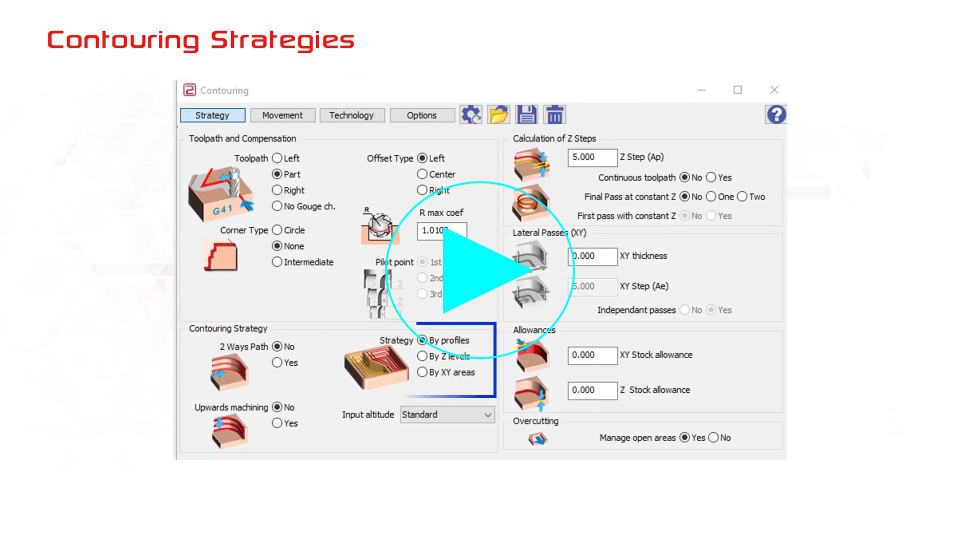

Sehen Sie sich das Video an, das die verschiedenen Bearbeitungsstrategien im Konturfräszyklus erklärt.

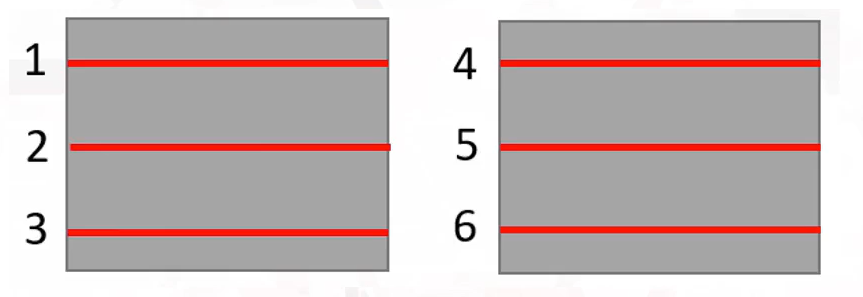

Nach Bereich

Der Bearbeitungszyklus wird nach Z-Ebenen innerhalb einer Gruppe von linearen Werkzeugwegen durchgeführt. Jede Gruppe wird vollständig bearbeitet, bevor das Werkzeug zur nächsten Gruppe wechselt. Der Übergang zwischen den Gruppen erfolgt über Eilgang-Werkzeugwege, die es dem Werkzeug ermöglichen, sich ohne Materialabtrag zu bewegen, bevor der Bearbeitungszyklus im folgenden Bereich fortgesetzt wird.

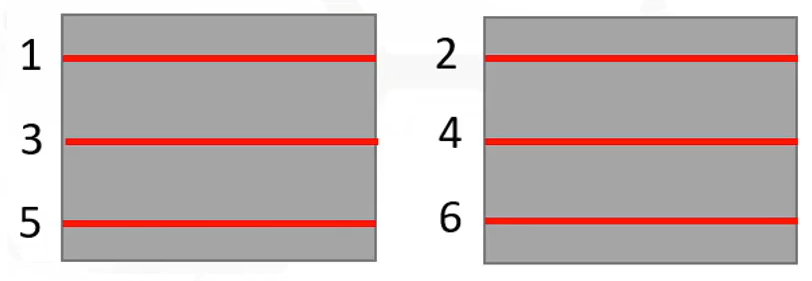

Nach Durchgängen

Der Bearbeitungszyklus wird schichtweise über das gesamte Werkstück in Z-Ebenen durchgeführt. Das Werkzeug schließt alle Operationen auf einer Z-Ebene ab, bevor es zur nächsten übergeht und einem sequenziellen Pfad aus linearen und Eilgang-Werkzeugwegen folgt, um zwischen den Bearbeitungspositionen zu navigieren.

Sehen Sie sich ein Video zu den verschiedenen Werkzeugwegstrategien im Mausgesteuerten Stirnfräszyklus an.
